环形布局径向发动机铰接连杆活塞组装配结构

项目分类:发动机 发布时间:2024-08-27 ID:769532
  • 环形布局径向发动机铰接连杆活塞组装配结构
  • 环形布局径向发动机铰接连杆活塞组装配结构
  • 环形布局径向发动机铰接连杆活塞组装配结构
  • 环形布局径向发动机铰接连杆活塞组装配结构
  • 环形布局径向发动机铰接连杆活塞组装配结构
  • 环形布局径向发动机铰接连杆活塞组装配结构

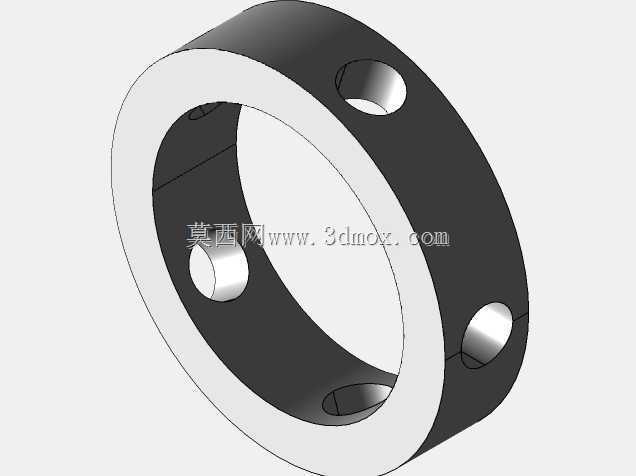

  在小型航空动力、紧凑型特种作业动力单元的选型场景里,径向排布的动力结构始终占据着不可替代的位置,这类结构天生具备轴向尺寸紧凑、曲轴受力均匀、单位体积功率密度高的优势,尤其适配对安装轴向长度有严格限制的动力输出场景,比如轻型无人机动力段、小型便携发电机组、特种作业履带车的动力舱布局,都能看到这类环形排布动力结构的应用。这套铰接杆主连杆活塞组的完整装配结构,完全围绕径向动力单元的核心受力逻辑展开设计,没有冗余的装饰性结构,每一处配合面都对应实际工况下的受力需求。从结构布局来看,环形缸体作为整个组件的承载基体,周向均匀分布的缸套安装位,对应每一组活塞的往复运动轨迹,缸体上预留的通孔并非随意开设,

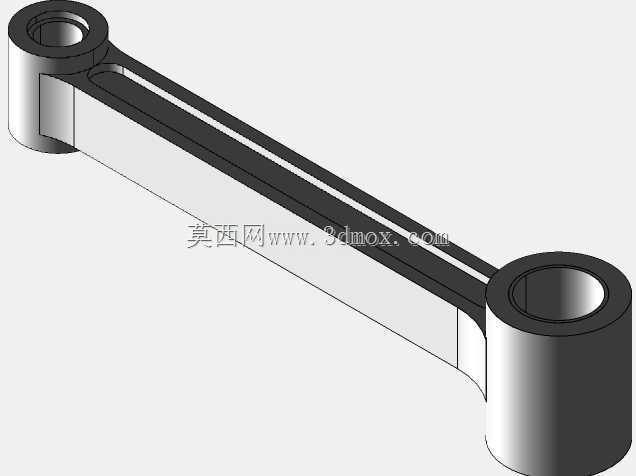

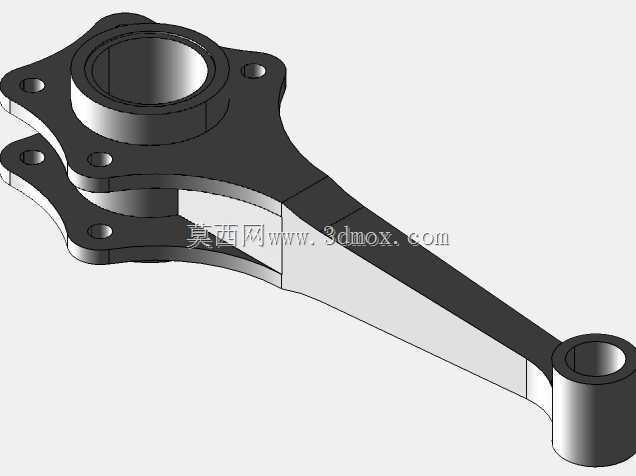

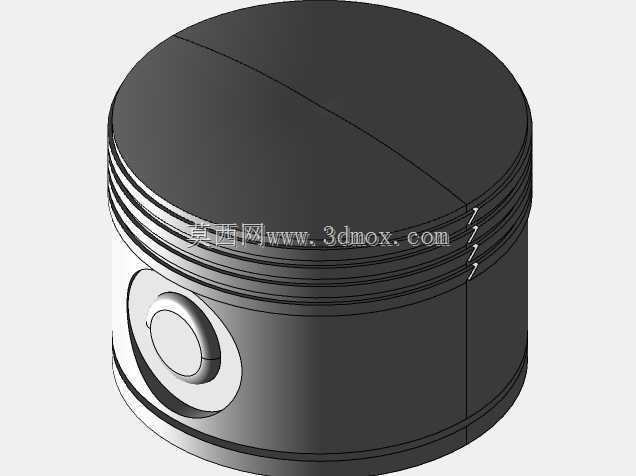

  一部分是用于缸体与前后端盖连接的紧固螺栓过孔,另一部分是用于润滑油路布设的通油孔,还有部分孔位是为了适配不同安装场景下的定位销需求,保证整个动力单元在安装到设备机架上时,不会出现周向转动错位。核心的主连杆采用铰接式设计,区别于普通直列发动机的分体式连杆结构,径向动力单元的主连杆直接铰接在曲轴曲柄销上,其余副连杆通过铰接销分别连接在主连杆的对应凸耳位置,这种设计能让周向所有活塞的往复运动通过连杆组汇总到单一曲轴输出端,大幅简化动力输出路径,同时避免多曲拐结构带来的曲轴长度增加问题。活塞部分的设计完全配合缸套内壁的配合公差,活塞环槽的宽度、深度都按照常规往复活塞的密封要求设置,活塞销孔的位置经过受力校核,保证活塞在往复运动过程中,

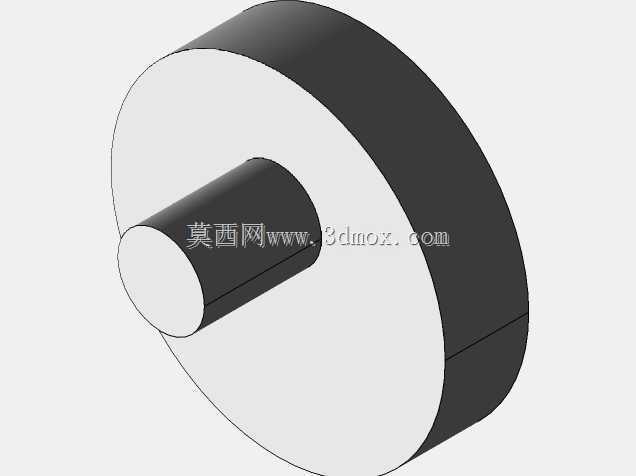

  侧推力能均匀作用在缸套内壁上,避免出现偏磨导致的密封失效问题。连杆衬套的设计充分考虑了铰接位置的磨损问题,衬套与连杆孔采用过盈配合,与铰接销采用间隙配合,预留了充足的润滑油膜空间,能在高速往复运动过程中降低铰接位置的摩擦损耗,延长组件的整体使用寿命。从安装边界来看,整个环形缸体的外径尺寸适配常规小型径向动力单元的安装舱位,轴向厚度控制在紧凑范围内,不需要额外占用过多的安装空间,曲轴输出端的轴径尺寸符合通用动力输出的连接标准,可以直接匹配对应的联轴器、离合器组件,不需要额外做转接法兰设计。在实际装配逻辑上,这套结构遵循从内到外的装配顺序:先将主连杆与曲轴曲柄销完成铰接装配,再依次将各副连杆通过铰接销连接到主连杆的对应凸耳上,

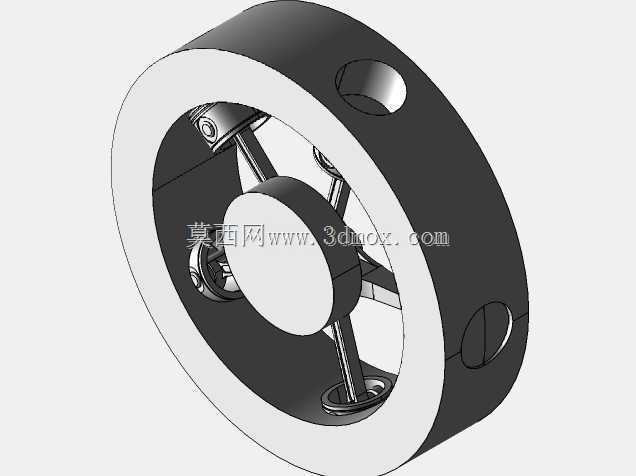

  之后逐一组装活塞、活塞环、活塞销,将活塞组件推入对应缸套位置,最后扣合前后端盖完成整体紧固,整个装配过程不需要特殊的专用工装,常规的机械装配工具就能完成全部作业。在工况适配性上,这种铰接连杆结构能有效抵消多缸往复运动带来的一阶、二阶振动,因为周向均匀分布的活塞运动轨迹对称,往复惯性力能在环形结构内部相互抵消,不需要额外设置体积庞大的平衡轴结构,进一步压缩了整个动力单元的体积和重量。缸体上的散热结构设计也充分考虑了风冷场景的需求,外露的缸体外壁可以直接通过迎面气流带走热量,不需要额外设置复杂的水冷管路,适配轻量化、高便携性的动力应用场景。对于结构设计从业者来说,这套结构的参考价值在于,它完整呈现了径向动力单元从核心运动组件到外部承载基体的全部配合关系,每一处铰接位置的间隙设置、每一个安装孔的位置排布、每一段配合面的公差选择,都对应实际工况下的具体需求,没有多余的设计冗余。在做同类紧凑型动力单元的三维建模时,可以直接参考这套结构的排布逻辑,根据实际的功率需求调整缸数、缸径、行程参数,不需要从零开始摸索径向结构的受力平衡逻辑,能大幅缩短结构设计的迭代周期。尤其是在做特种动力装备的选型适配时,这种环形布局的动力结构能很好地解决狭小安装空间内的动力输出问题,比同功率的直列、V型动力单元占用更少的轴向安装空间,同时具备更好的振动稳定性,降低后续设备减震结构的设计难度。
