航空涡喷发动机全转子总成结构设计

　　这套三维结构围绕航空喷气发动机核心转子链路展开，覆盖从进气端压气机到排气端涡轮的完整子部件装配关系，建模过程中把每一级盘片、轴段、机匣支撑、轴承位的配合逻辑逐一落地，没有做外观层面的简化省略。

　　从实际装机场景看，这类转子总成是涡喷动力的做功核心，前端多级轴流压气机负责逐级压缩来流空气，压比沿气流通道逐段抬升，压缩后的高压空气进入燃烧室与燃油混合燃烧，生成的高温高压燃气向后冲击涡轮段，涡轮提取部分功率反向驱动前端压气机同轴运转，剩余燃气从尾喷管高速排出产生推力。整套转子在工作状态下长期处于高转速、高温梯度、大离心载荷环境，因此结构设计首先要解决的是同轴度与动平衡问题。

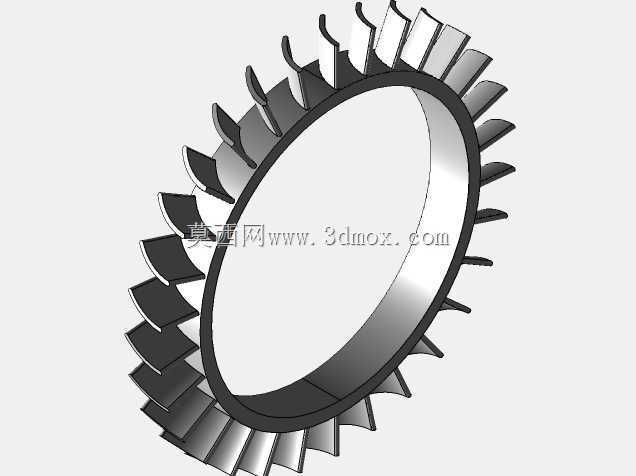

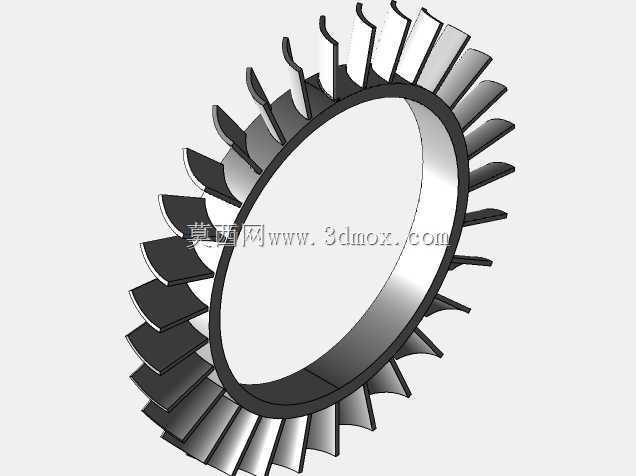

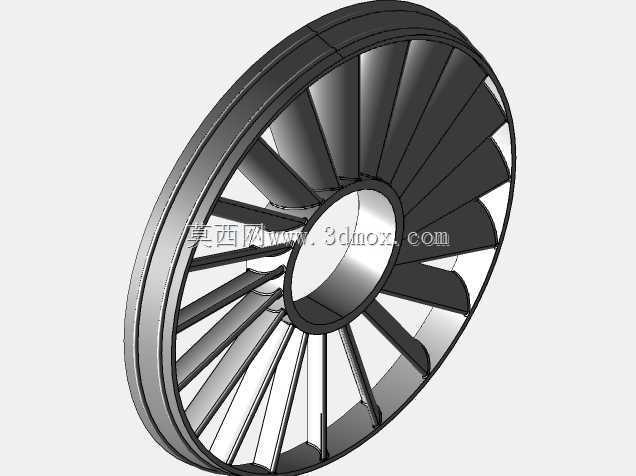

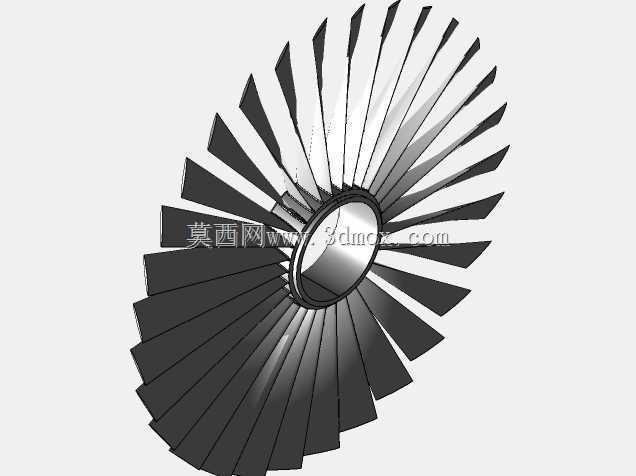

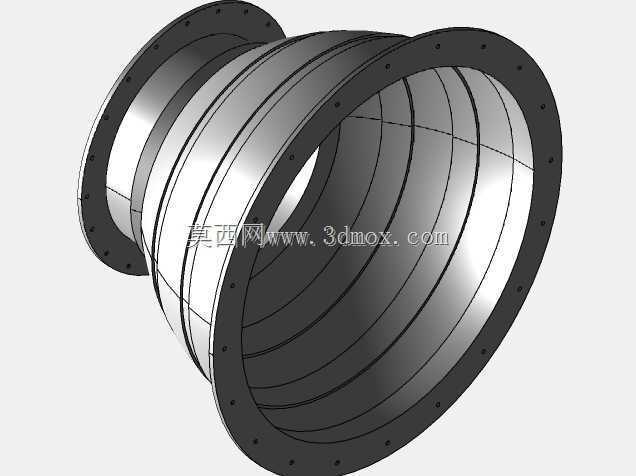

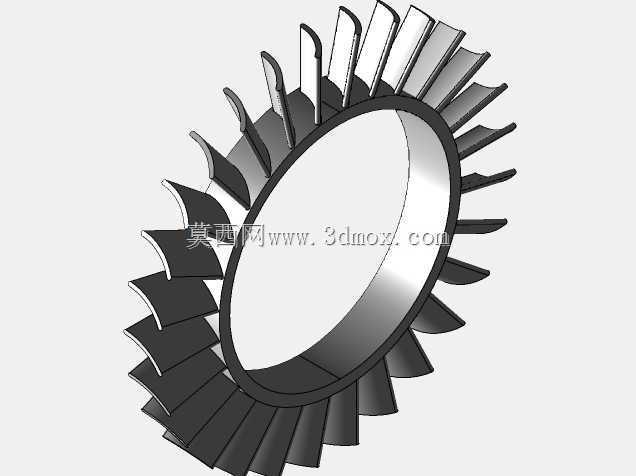

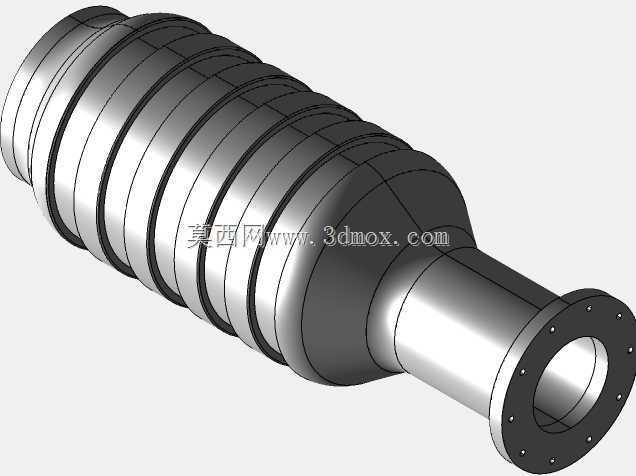

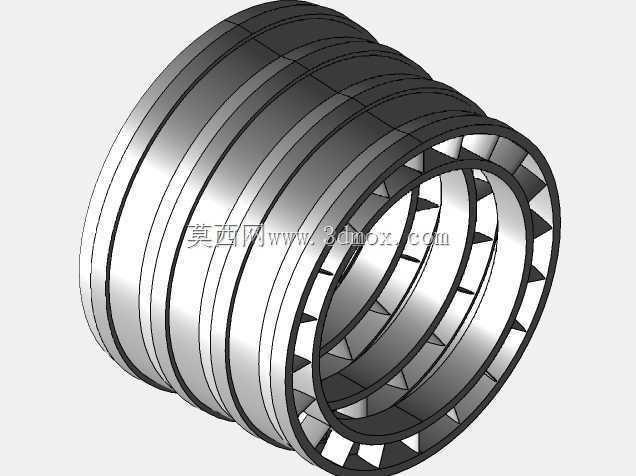

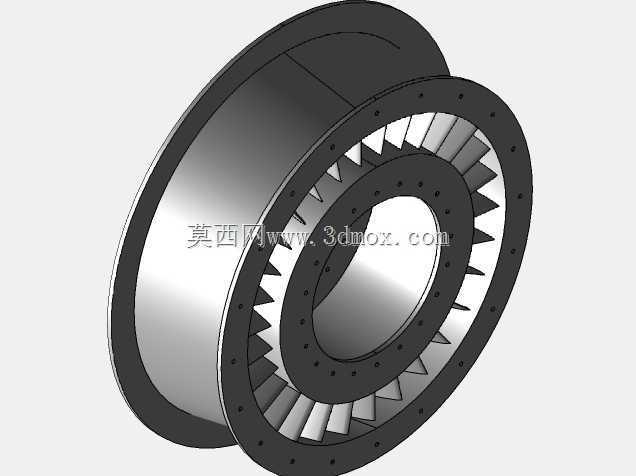

　　建模时先梳理轴向装配基准：中央安装轴作为整条转子的骨架，从前到后依次串接压气机各级轮盘、中央支承轴段、涡轮盘，各配合面采用台阶轴定位，轴肩端面承担轴向限位，过盈配合段传递扭矩，关键轴承安装位预留了标准轴承的内圈配合公差带。前端进气机匣壳体负责承接来流并支撑前轴承座，内部流道型线顺着压气机叶片前缘收敛，避免进气截面突变产生紊流损失；压气机每一级叶片都采用叶根榫槽与轮盘连接，叶片型线从叶根到叶尖按掠形设计，兼顾不同半径处的线速度匹配，减少气流分离。

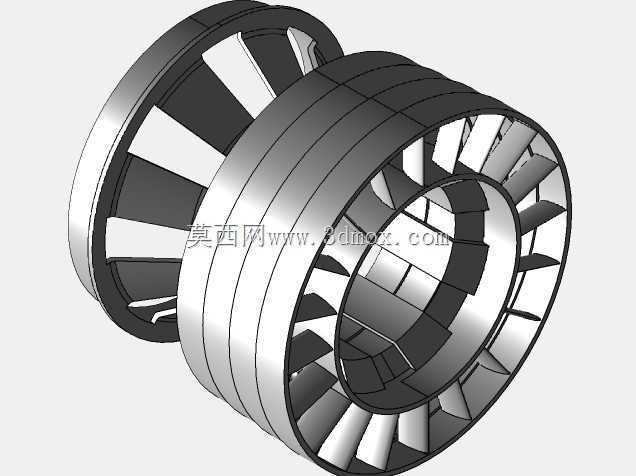

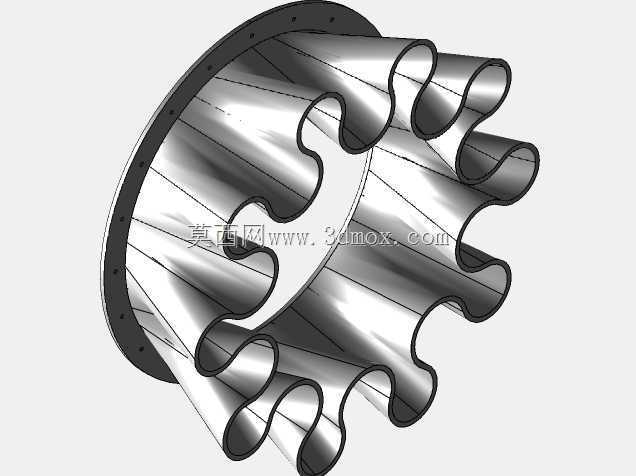

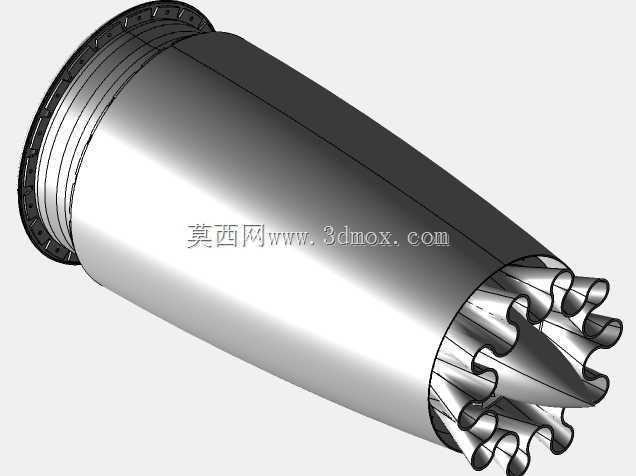

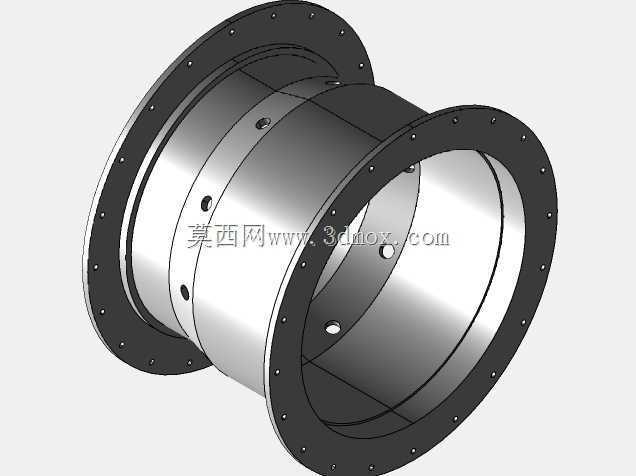

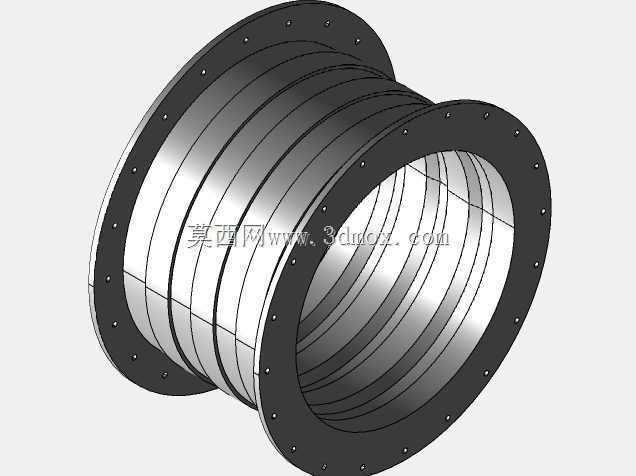

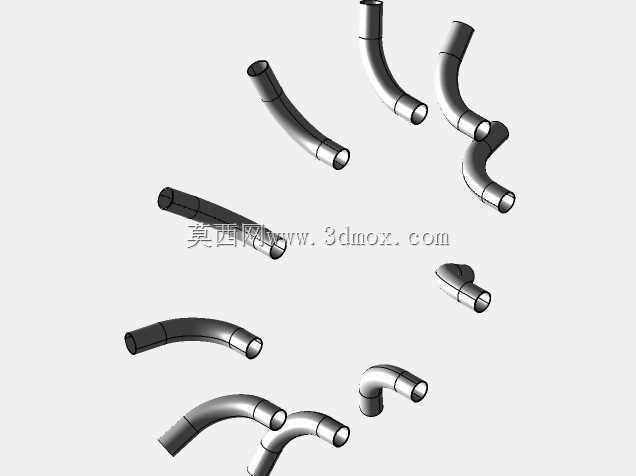

　　燃烧室段的壳体结构区分了内外涵通道边界，汽油进气机匣上布置的燃油喷嘴安装座按周向均布，保证燃油在燃烧室内均匀雾化掺混；汽油涡轮机壳体主体采用双层壁结构思路，内层承受高温燃气冲刷，外层承担安装载荷，两层之间的空隙可预留冷却气流通道，降低外壁工作温度。排气机壳体前段过渡到尾喷管，流道从涡轮出口的环形截面逐步收敛，把燃气的压力势能转化为出口动能，尾端的波浪形喷口结构在模型中完整还原，对应实际机型上的降噪与掺混设计，可加快排气与外界大气的混合，降低喷流噪声。

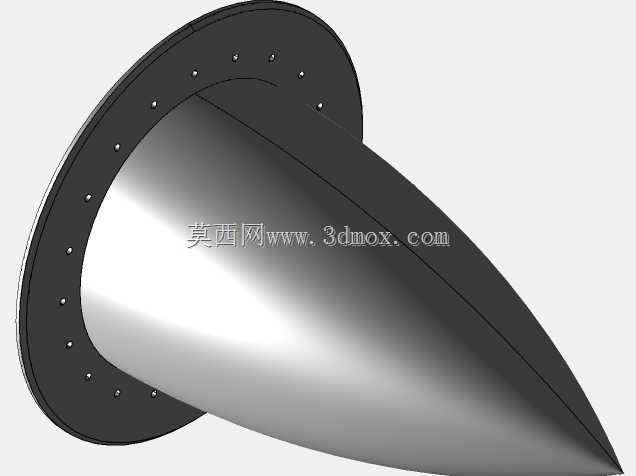

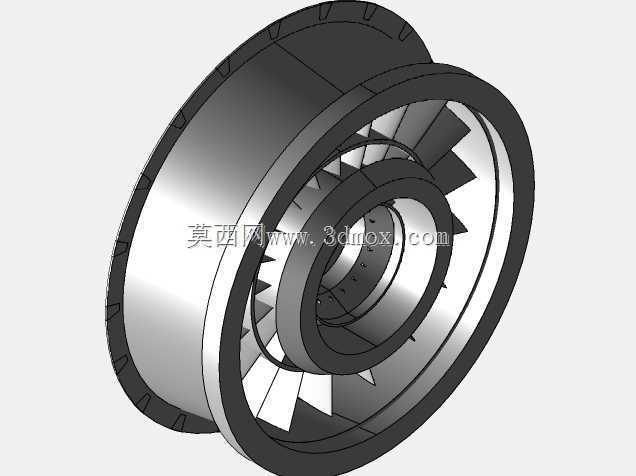

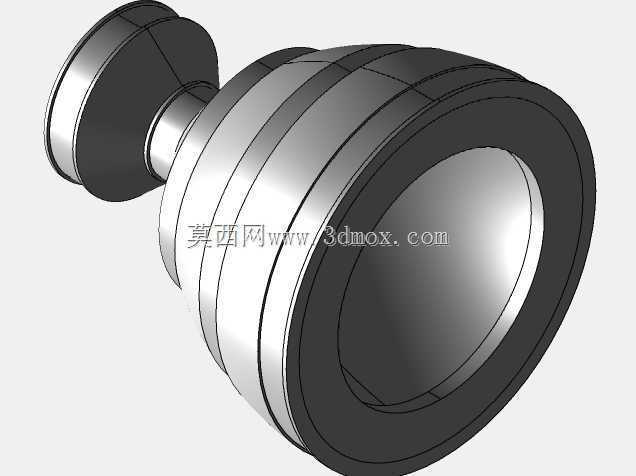

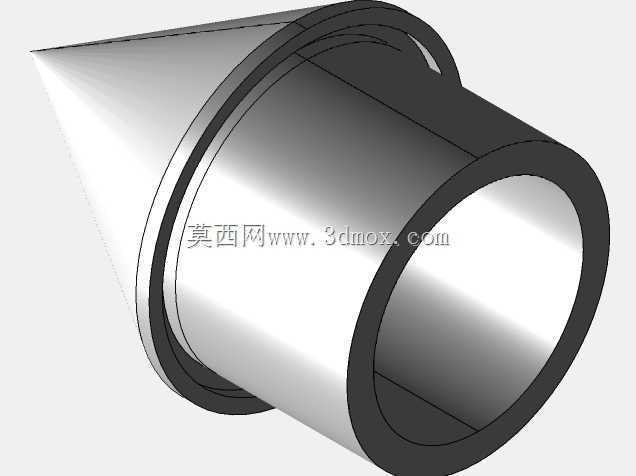

　　装配关系上，前轮毂前端设置整流锥，引导进气顺畅进入第一级压气机叶片，避免轮毂端面形成滞流区；涡轮端叶片采用气冷式结构预留思路，叶身内部的冷却通道在建模时与轮盘上的冷却气孔连通，压气机引出的一部分压缩空气可通入涡轮叶片内部，从叶身小孔溢出形成气膜，隔绝高温燃气。后安装轴延伸至涡轮后轴承位，与前支承共同构成转子的两点支撑布局，这种跨距设计经过转子动力学校核，让一阶临界转速避开工作转速区间，防止运转中出现共振。

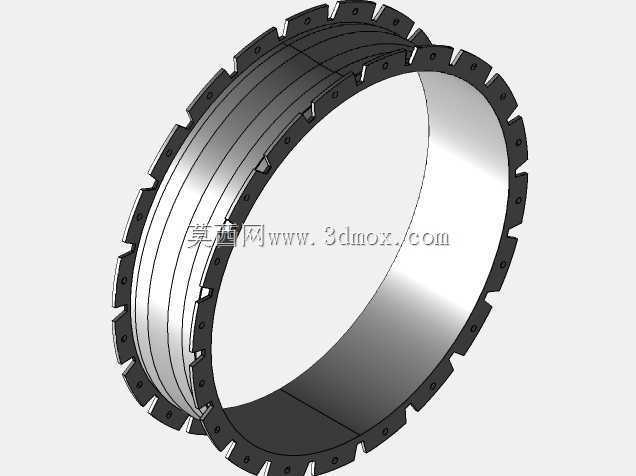

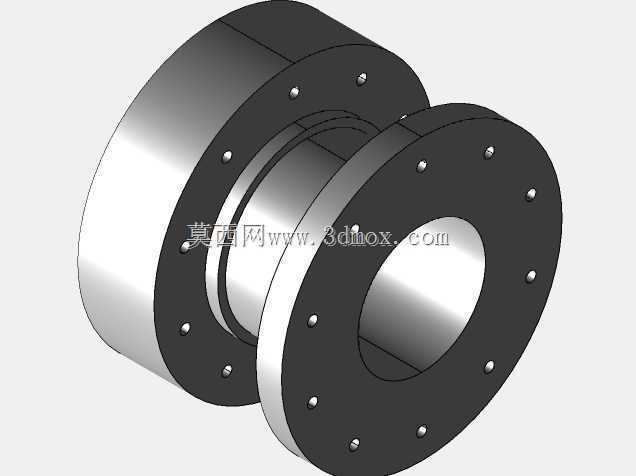

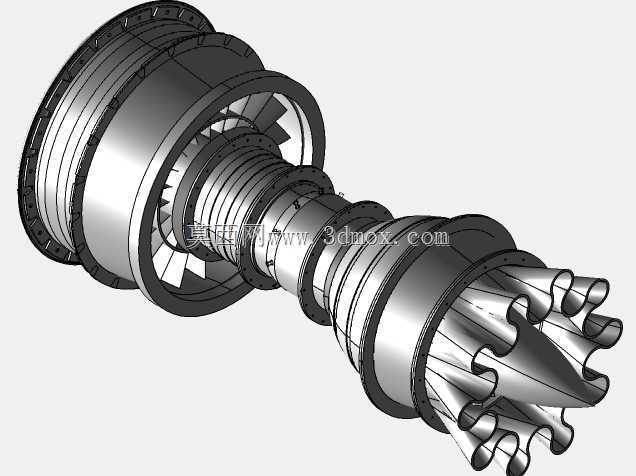

　　外形尺寸方面，整套转子沿轴向呈细长阶梯布局，最大外径位于压气机末级机匣处，向进气端和排气端逐步收窄，安装边界上预留了与外部机匣、附件传动机匣连接的法兰边，法兰上的连接孔按周向等分定位，现场装配时可直接对接燃烧室机匣与进气道段。各子部件在建模时全部保留独立实体特征，压气机叶片、涡轮叶片、各级盘体、轴段、机匣 halves 均可单独拆分，既能用于整机装配干涉检查，也可单独导出开展有限元分析：对轮盘做离心应力校核时可直接赋予转速载荷，对叶片做流固耦合分析时可提取型面生成流体域，对轴系做临界转速计算时可直接赋予各段质量与刚度属性。

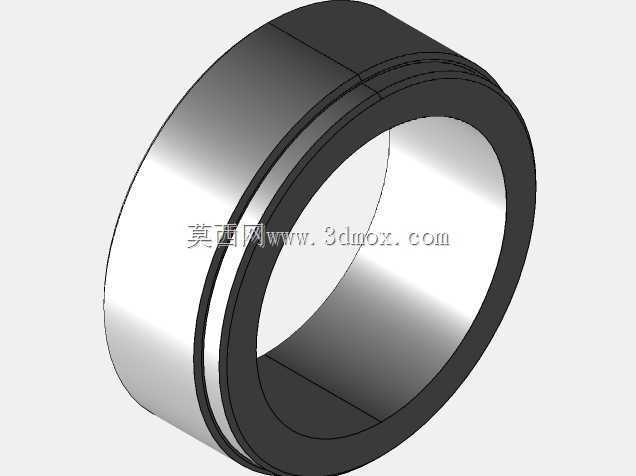

　　结构细节上，所有转动件与静止件之间都预留了规定的径向间隙，考虑工作状态下转子热膨胀与离心伸长的位移量，避免叶尖与机匣刮蹭；轴承位两侧设计了封严结构安装槽，可放置篦齿封严或石墨封严，控制滑油腔与气流通道之间的泄漏。整套模型完整还原了喷气发动机从进气、压缩、燃烧到排气做功的全流程结构逻辑，每一处装配约束都对应实际发动机的装配工艺顺序，可作为航空动力结构教学、转子方案设计、装配工艺演练的三维参照载体。
