电力变压器六角法兰间隔螺栓

　　在电力变压器及配套电气支架的装配现场，紧固件往往不是单纯把两块板压紧那么简单。变压器内部及周边存在带电体、绝缘件、金属支架和外壳，装配时既要保证机械连接可靠，又要控制零件之间的距离、方向和绝缘间隙。间隔螺栓就是在这种约束下使用的一类特殊紧固件，它一端承担螺纹连接，另一端通过带内孔或内螺纹的柱体形成支撑距离，使被固定件与支架之间保持确定的间隔，避免贴死、错位或装配后干涉。

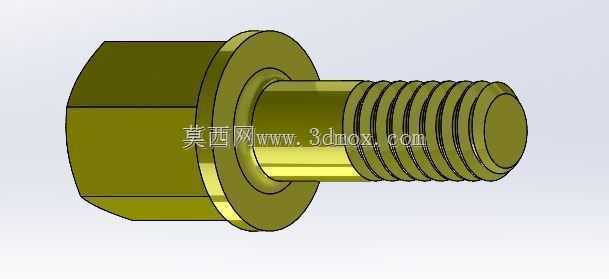

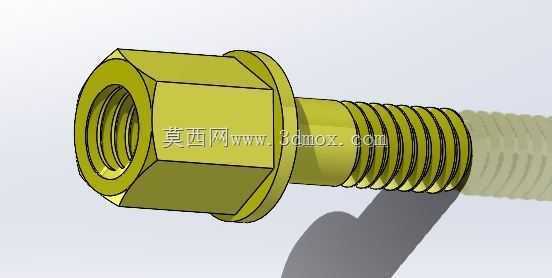

　　该模型呈现的是一种带六角头和中间法兰盘的standoff结构。左端为较大的六角柱体，便于扳手施加扭矩，也可作为装配时的止转部位；中部设有一圈突出的法兰面，能够在拧紧后形成轴向限位，并增加与支架或垫片接触的承压面积；右端为外螺纹段，用于旋入对应螺母、支架螺纹孔或其他配合件。螺纹段与法兰之间保留了一段光滑轴颈，可在装配时穿过板孔或定位孔，使零件在径向获得初步约束。

　　从结构功能上看，这类间隔螺栓的核心并不只是“连接”，而是“连接加间隔”。在变压器组件中，某些端子、接线排、绝缘支撑或小型附件不能直接压在钣金面上，需要通过柱体高度建立稳定间隙。若采用普通螺栓加垫圈组合，垫圈数量、压缩量和装配误差都会影响最终间距；而一体成型的间隔螺栓把支撑高度、螺纹长度和法兰限位集中在同一零件上，装配后尺寸链更短，批次一致性更好。

　　设计这类零件时，首先要确定的是螺纹规格与有效旋合长度。模型对应8-32螺纹螺柱与10-32螺纹支座的配合关系，属于英制统一螺纹体系。外螺纹端需要保证足够的啮合牙数，以承受振动、热胀冷缩和检修拆装带来的载荷；内螺纹或支座端则要控制底孔深度与螺纹收尾，避免螺钉顶底造成假拧紧。螺纹入口处通常应设置倒角，便于自动送料或手工装配时快速对中，也能减少首牙磕碰产生的毛刺。

　　六角头的尺寸需要兼顾扭矩传递与空间边界。头部过小，扳手接触面积不足，拧紧时容易打滑；头部过大，则会占用相邻绝缘件或走线空间。模型中六角柱体直径明显大于螺杆段，说明其设计重点在于提供可靠的施力面，同时利用柱体内部空间形成螺纹支座。中间法兰盘的外径大于六角体下方轴段，装配时可作为轴向贴合面，限制螺栓穿过支架后的位置。法兰背面若与钣金或绝缘件接触，应注意平整度和倒角处理，避免尖角压伤绝缘材料。

　　外形尺寸方面，建模时需要把总长拆分为几个功能段：六角头长度、法兰厚度、光轴过渡段长度、螺纹段长度以及端部倒角。每一段都对应实际装配边界。六角头长度决定扳手夹持和内螺纹深度；法兰位置决定支撑面距螺纹端的距离；光轴段长度影响穿过板厚后的剩余间隙；螺纹段长度则决定可连接零件的厚度范围。若螺纹过长，可能在另一侧露出过多，造成安全距离不足；若螺纹过短，则啮合不充分，连接可靠性下降。

　　安装边界上，需要重点校核三个方向。轴向方向上，要确认法兰贴合面到螺纹末端的距离能否覆盖被连接件厚度、垫片厚度以及允许的公差累积；径向方向上，要核对六角头、法兰盘和螺纹段与周围壳体、绝缘隔板、线束之间的最小间隙；周向方向上，六角头的棱角在旋转拧紧时不能与相邻结构发生干涉。对于变压器内部使用场景，还应考虑带电距离和爬电路径，金属螺栓不宜暴露在不应出现的高压区域，必要时应配合绝缘套管、垫圈或挡片使用。

　　从三维建模角度看，该零件适合采用回转体加特征切除的方式构建。先依据各段直径和长度绘制旋转轮廓，生成六角头以下的主体、法兰、光轴和螺纹基径；再通过拉伸切除建立六角外形；螺纹可按实际牙型进行螺旋切除，也可在方案阶段用装饰螺纹表达，但用于加工或3D打印验证时，应保留牙型、螺距和起止位置。端部倒角、法兰过渡圆角和螺纹退刀槽虽小，却直接影响成型、装配和应力分布，不能在模型中随意省略。

　　在材料与工艺层面，此类间隔螺栓常采用导电或结构性能稳定的金属材料，表面可根据变压器使用环境进行镀覆处理，以提高耐蚀性和接触可靠性。若用于载流部位，还需关注材料导电性、接触电阻和紧固后的预紧力；若仅作机械支撑，则应更多考虑强度、耐磨性和反复拆装后的螺纹完整性。模型中金黄色外观可用于表面处理后的视觉表达，但工程出图时仍应以材料、镀层和螺纹精度要求为准。

　　实际选型时，不能只看螺纹是否能拧上。工程师需要把间隔螺栓放入完整组件中检查：支架孔位是否与光轴段匹配，法兰面是否落在正确支撑侧，六角头是否有工具操作空间，螺纹末端是否与内部元件保持安全距离，装配顺序是否允许先穿螺栓再固定附件。对于需要频繁检修的部位，一体式standoff可以减少零散垫圈和螺母数量，降低错装、漏装风险；对于空间紧凑的变压器附件，这种把支撑、连接和限位合并的结构，也能让装配路径更直接。

　　因此，该间隔螺栓的三维价值在于把细小紧固件的功能关系完整表达出来：六角头提供驱动，法兰提供限位与承压，光轴提供穿过与定位，螺纹段提供锁紧，柱体本身建立间隔。围绕这些功能段进行尺寸校核和装配干涉检查，才能让它在电力变压器及类似电气设备中既满足机械固定，又满足绝缘距离和现场维护的要求。
