民航涡扇航空发动机整机结构设计

　　这套航空涡扇发动机三维结构方案，面向民航干线客机动力系统的结构演示、原理教学与初步构型验证场景搭建，整机采用大涵道比涡扇发动机的经典气动布局，前端为光滑收敛的进气整流罩，中段为承力主机匣，尾部集成多级涡轮叶片与排气喷管，完整还原了商用航空发动机从进气、压气、燃烧做功到排气推进的全流程结构逻辑。在实际航线运营场景中，这类大涵道比涡扇发动机承担客机全部推力输出，低转速大流量风扇可在亚音速巡航阶段获得极高推进效率，同时降低舱内噪声与燃油消耗，是当前窄体、宽体民航客机的主流动力形式。

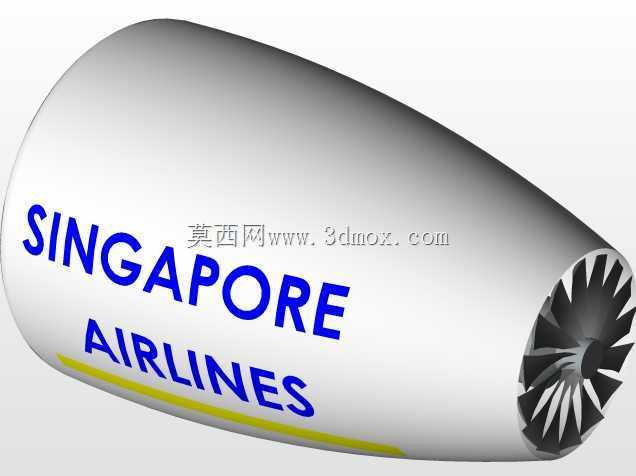

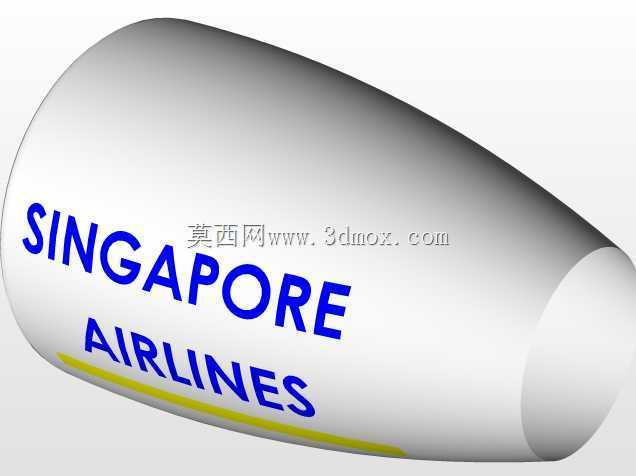

　　从结构设计思路来看，建模阶段优先保证气动外形的流线连续性：进气整流罩采用椭球锥平滑过渡曲面，曲面曲率沿轴向连续变化，避免来流在进气口产生局部分离，保证风扇叶片进口流场均匀；整流罩外壁预留航空公司标识喷涂区域，曲面无突兀凸起，符合民航发动机外场涂装与气动减阻的双重要求。主机匣采用分段对接式结构，沿轴向划分为风扇机匣、压气机机匣、燃烧室机匣、涡轮机匣多个独立舱段，各段之间通过法兰边对接，既方便车间装配时逐层堆叠压气机叶片、燃烧室衬套、涡轮盘等核心部件，也满足外场航线维护时分段拆解、孔探检查的作业需求，机务人员可按需打开对应机匣舱段，检查叶片磨损、烧蚀情况，无需整机完全拆解。

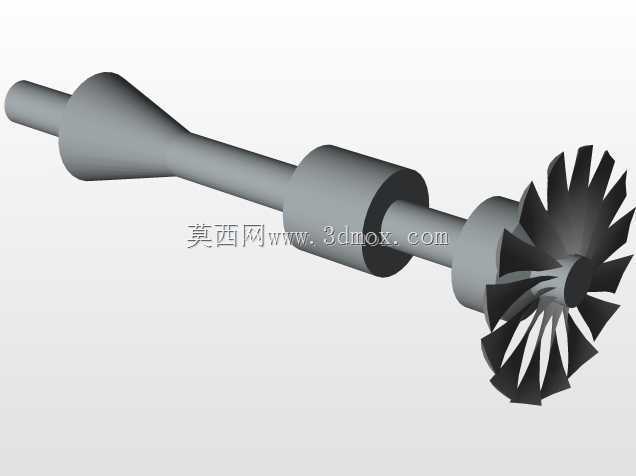

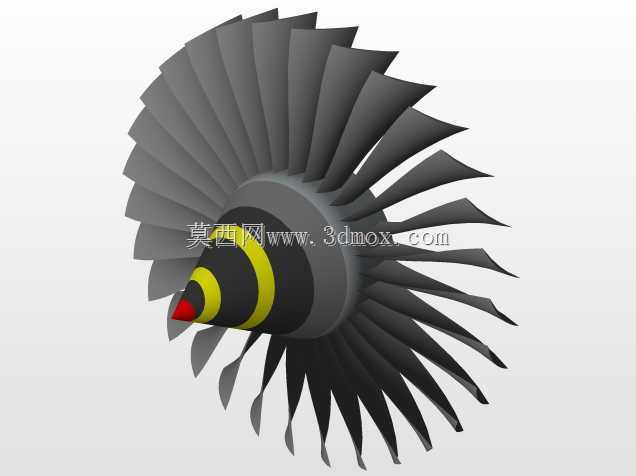

　　尾部涡轮与风扇叶片部分采用扭转变截面翼型设计，每片叶片沿叶高方向扭转角逐步变化，适配不同半径处的圆周线速度差，保证气流沿叶道流动时攻角一致，减少流动损失；叶片根部采用榫头连接结构，与轮盘轮槽精准配合，可承受高速旋转产生的巨大离心载荷，轮盘中心设置主轴安装孔，与发动机承力主轴同轴配合，将扭矩传递给前端风扇。建模时严格控制叶片与机匣内壁的叶尖间隙，间隙取值兼顾气动封气效率与热态膨胀余量，避免发动机工作升温后叶片刮蹭机匣，同时防止间隙过大导致气流泄漏、效率下降。

　　安装边界方面，整机轴向长度与最大外径的比例符合现役同推力级民航涡扇发动机的尺寸区间，主机匣两侧预留发动机吊挂安装接头，接头位置靠近整机重心，可将发动机推力与自重载荷均匀传递给机翼吊挂结构，进气道前端与机翼前缘保持足够安全间距，避免发动机运转时吸入机翼表面乱流，尾部喷口伸出机翼后缘足够距离，防止高温排气直接冲刷机翼襟翼结构。整机底部预留油液管路、燃油管路、控制线束的排布空间，机匣表面的附件安装座位置符合航空发动机附件传动的常规布局，可配套安装燃油泵、滑油泵、发电机等附属附件。

　　在工程应用层面，这套结构既可以作为航空院校发动机原理课程的三维演示载体，直观展示内部叶片排列、气流走向，也可用于民用航空地勤培训的结构认知教具，帮助机务人员快速熟悉发动机外部接口与分段结构；针对飞行器设计从业者，该模型可作为客机翼下动力吊挂匹配的初步构型参考，校验发动机与机翼的安装间隙、吊挂受力点位置，在总体方案阶段快速完成动力系统的布局占位，减少后续详细设计阶段的干涉返工。建模过程中所有回转部件均保证同轴度要求，旋转部件与静止部件之间预留足够安全间隙，完全符合航空发动机结构设计的常规工程逻辑。
