轻型航空活塞动力螺旋桨总成

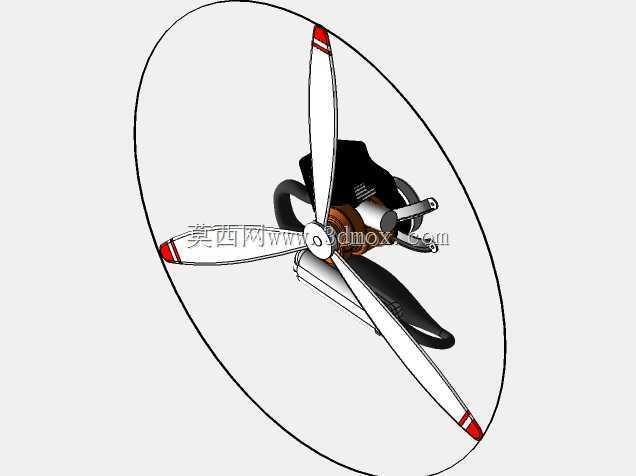

　　这套三维数模呈现的是一套适配轻型通航飞行器的活塞式航空动力单元，核心由百马力级活塞发动机、三叶拉进式螺旋桨、发动机安装架、排气组件、点火与供油附属部件共同组成，在数模中完整还原了各部件的装配对位关系与空间占位。从实际工程应用场景来看，这类动力总成广泛配装在两座级轻型运动飞机、小型固定翼通航教练机、长航时工业级垂直起降固定翼无人机、动力滑翔机上，也可作为地面航空动力试验台、风洞动力模拟段的核心驱动单元使用，承担为飞行器提供持续推进拉力的核心功能，输出轴通过法兰盘直接与螺旋桨桨毂连接，将活塞往复做功转化为螺旋桨旋转的轴向拉力，带动飞行器完成起飞、巡航、机动飞行全流程作业。

　　从结构设计思路层面拆解，整套动力单元采用紧凑化径向布局，活塞发动机缸体围绕曲轴中心周向排布，大幅缩短了发动机轴向长度，降低机头段的整体配重长度，优化飞行器整机重心配平区间；三叶螺旋桨采用等强度变宽度翼型设计，桨叶从根部到尖部逐步收窄，桨尖设置醒目的红色标识段，既符合航空部件可视性安全规范，也在数模中明确标注了桨叶的旋转扫掠边界——桨叶旋转形成的圆形盘面直径是整机安装时最核心的外轮廓约束，在将该动力单元装机设计时，必须保证机头周边的机身蒙皮、起落架支架、前置传感器支架全部处于桨盘扫掠范围之外，预留不小于安全规范要求的径向间隙，避免螺旋桨旋转过程中与周边结构发生碰擦。

　　安装边界层面，数模中发动机后部的安装支架预留了标准的航空发动机架安装孔位，孔位分布匹配轻型飞机常用的铬钼钢管焊接机身架的对接尺寸，设计选型时可以直接提取安装孔的坐标点位，完成机身架对接接头的对位建模；发动机侧面的排气弯管走向、化油器进气接口、点火线束的排布路径都在数模中做了1:1还原，在做整机布线、油路走向设计时，可以直接参照数模的空间占位，规避排气管高温区域与油路、线束的干涉，预留足够的隔热防护间隙。螺旋桨桨毂与发动机输出轴采用锥面配合+锁紧螺母的连接结构，保证大扭矩传递过程中的同轴度，降低高速旋转时的振动量级，三片桨叶的安装角统一，动平衡匹配精度符合航空动力组件的装配要求。

　　功能特性上，这套百马力级活塞航空发动机自重轻、功重比高，适配轻型飞行器对载重余量的严苛要求，三叶螺旋桨相比两叶桨，在相同拉力输出下转速更低，能够有效降低巡航阶段的气动噪声，同时提升拉力输出的平顺性，减小机身传递的振动幅值。数模中还还原了发动机上部的气缸散热鳍片结构，这类风冷航空发动机依靠飞行迎面气流冲刷鳍片完成散热，建模时完整保留了鳍片的间距与高度尺寸，在做整机导流罩设计时，可以依据散热鳍片的分布范围，设计合理的冷却风道，保证气缸各工况下的散热效率。附属的油门摇臂、燃油接口、磁电机安装位都按照实际航空发动机的装配位置建模，工程师在做操纵拉杆连接、燃油管路敷设时，无需额外反测尺寸，即可直接在数模中完成干涉检查与路径规划，大幅缩短动力系统装机的设计迭代周期。
