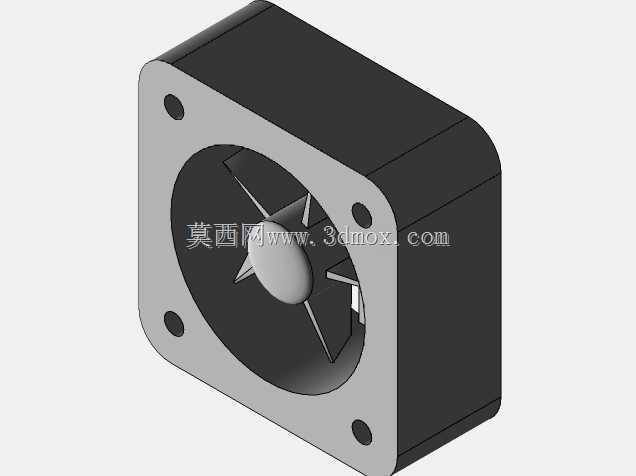

这套通风口结构主要面向电力变压器柜体、箱式变电站侧壁以及密闭电气设备舱的强制风冷场景,在变压器长期带载运行时,绕组与铁芯产生的热量会在柜体内积聚,仅靠自然对流很难把温升控制在绝缘件允许范围内,因此在柜体侧壁嵌入这类带轴流风叶的通风组件,能够直接建立舱内外的空气交换通路,把热空气快速抽出,同时引导外部低温空气从对侧风道进入,形成稳定的贯穿气流。从结构组成来看,前端是一块近似方形的安装法兰板,板体四角预留了沉头安装孔,安装时可以直接从柜体外壁对位贴合并穿入紧固件,法兰与柜体壁面之间可根据防护等级要求加装密封橡胶垫,避免雨水、粉尘从安装缝隙渗入;法兰中心开出圆形通风过流口,口沿处做了环形限位台阶,后方的方形风筒主体刚好卡在该台阶内侧,
风筒内部容纳轴流风叶、轮毂以及支撑筋,风叶采用五叶式布局,叶型沿径向带有合理的扭转角度,运转时能够在较低转速下获得足够的风量,同时把气动噪声控制在电力场站可接受的区间。设计过程中首先要确定的是安装边界:方形法兰的外轮廓尺寸需要匹配柜体侧壁预留的开孔模数,四角孔位的中心距要和柜体内侧预设的焊接螺母柱位置对齐,避免现场安装时出现孔位错位;风筒向后延伸的深度不能超出柜体内壁到内部带电母排、绕组端部的安全电气间隙,因此筒身长度在建模时就需要结合变压器内部排布做干涉校验,既要给风叶旋转留出足够的叶尖间隙,防止叶尖刮蹭筒壁产生异响或卡滞,又不能让筒身过度伸入舱内挤占布线空间。法兰板的圆角处理并非单纯的外观考量,柜体钣金在冲压开孔时,
尖角位置容易出现应力集中,法兰外轮廓的圆角以及中心圆孔的过渡边都做了圆滑处理,既降低了钣金加工时的开裂风险,也能减少装配人员操作时的锐边划伤隐患。风筒外壳采用近似方形的截面造型,和圆形风筒相比,方形外壁更方便在柜体内侧做定位卡槽,也便于和周边的钣金支撑梁贴合固定,外壳的棱边做了小倒角,在三维装配时可以清晰区分安装方向,避免反向装配导致气流方向颠倒。中心轮毂的造型为圆润的半球导流罩,这种形态能够引导正面进入的气流平滑向四周叶道分流,避免气流在轮毂正面形成滞流区,提升风叶的做功效率;轮毂后方连接驱动电机的安装位,支撑筋从筒体内壁延伸至电机座,筋板的厚度和排布角度经过权衡,既要有足够的刚度支撑电机运转时的振动,
又要尽可能减少对过流断面的遮挡,降低风阻损失。在实际选型应用中,这类通风组件通常会和柜体另一侧的防尘滤网、百叶窗配合使用,进风侧滤网拦截粉尘,出风侧本通风口负责强制排风,形成正压或者负压通风回路;在户外箱变场景下,法兰安装面的密封结构、风叶材质的耐候性都需要结合使用环境校核,三维建模阶段把法兰、风筒、风叶、轮毂、支撑筋所有零件按装配关系完整搭建,工程师可以直接在虚拟环境中校验通风口和柜体壁板、内部元器件的间隙,核对安装孔的同轴度,也可以基于模型导出工程图用于钣金下料、注塑或者机加工工序,提前发现风叶旋转包络和筒壁干涉、安装孔和柜内加强筋冲突这类实际装配中才会暴露的问题。风叶的叶型角度、轮毂直径和筒体内径的配比也会直接影响散热效果,模型中各部分尺寸参数化搭建后,只需要调整法兰外廓、筒身长度、风叶直径就可以快速衍生出适配不同容量变压器柜体的系列化通风口,不用从零重新绘制结构,大幅提升后续变型设计的效率。
