翼型叶片流场仿真结构三维造型

　　翼型叶片的三维造型与流场可视化结果，主要服务于气动设备前期方案校核环节，这类结构广泛出现在轴流通风机、风力发电机组叶轮、航空发动机压气机级、冷却塔风机以及工业风道导流组件中。做这类模型时，不能只把叶片曲面画得光顺，还要把叶型沿展向的扭转规律、弦长分布、安装角变化和前后缘曲率连续关系交代清楚，否则后续导入流体计算环境后，网格在近壁面处容易出现负体积或者过度扭曲，仿真得到的压力梯度和速度迹线也就失去参考价值。

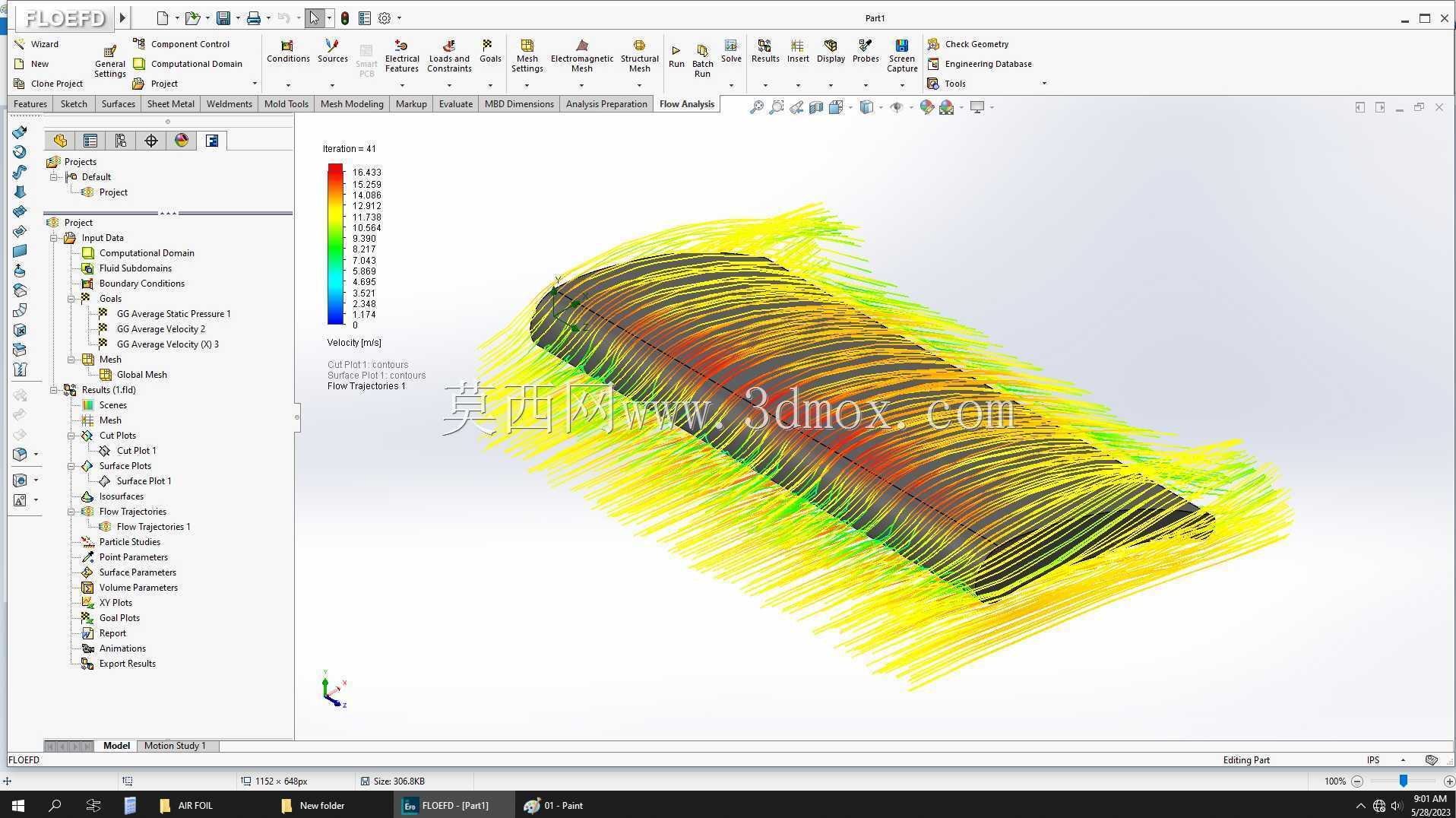

　　从实际工程用途看，翼型叶片承担的是把机械能转化为流体压力能与动能的核心作用。气流绕流叶片时，吸力面与压力面之间形成压差，沿叶展方向叠加后产生升力分量，驱动转子旋转或者推动介质沿轴向输送。模型中用彩色迹线表达流场，能够直观看到来流附着、叶道加速、尾迹掺混三个阶段：靠近前缘位置流线贴合叶型表面，中后段流速逐步升高，尾缘后方则出现速度回落与涡带扩散。对于结构设计人员来说，这种可视化不是为了展示效果，而是用来判断叶型攻角是否合理、叶尖间隙是否过大、叶片表面是否存在明显分离区。

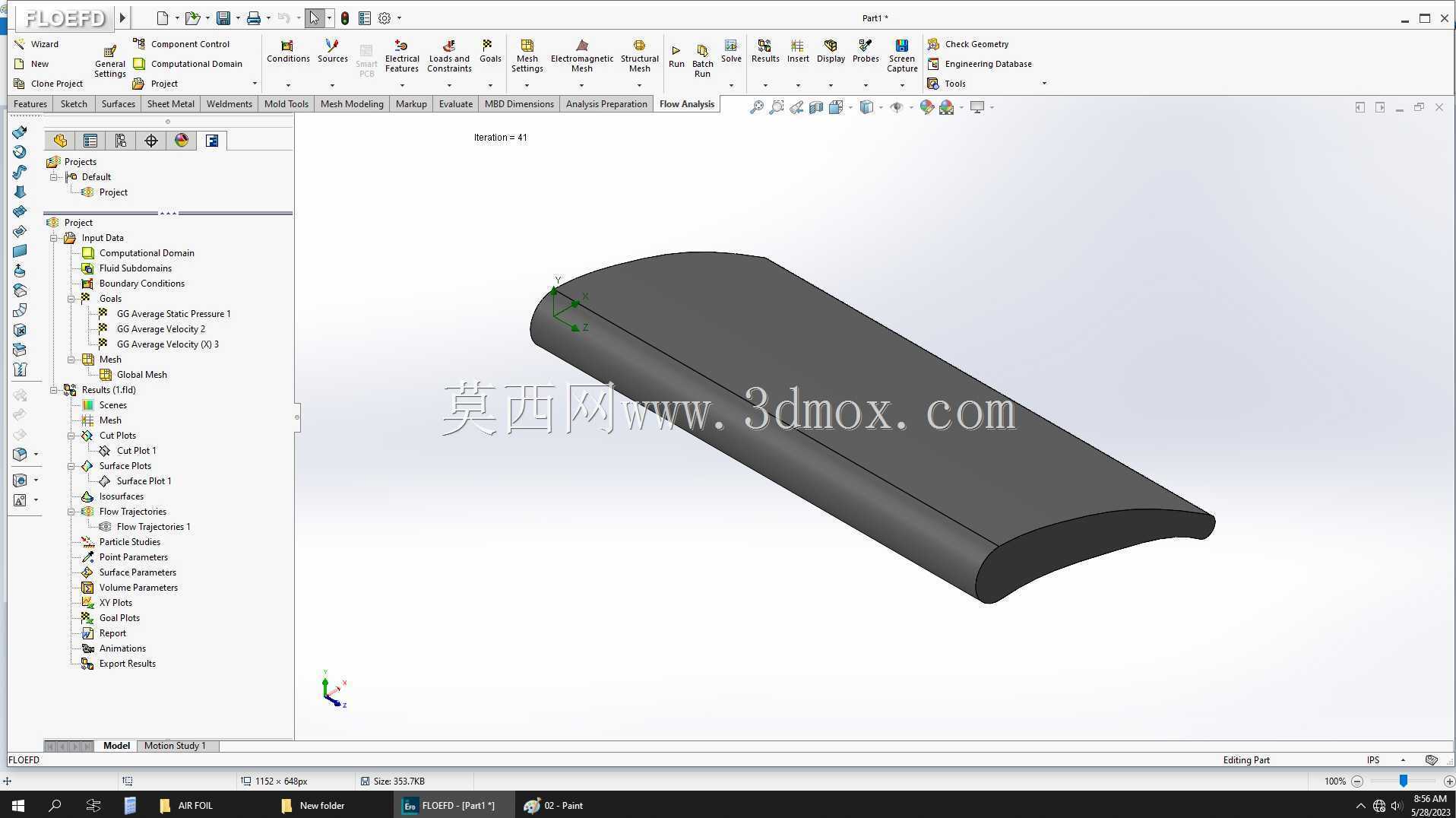

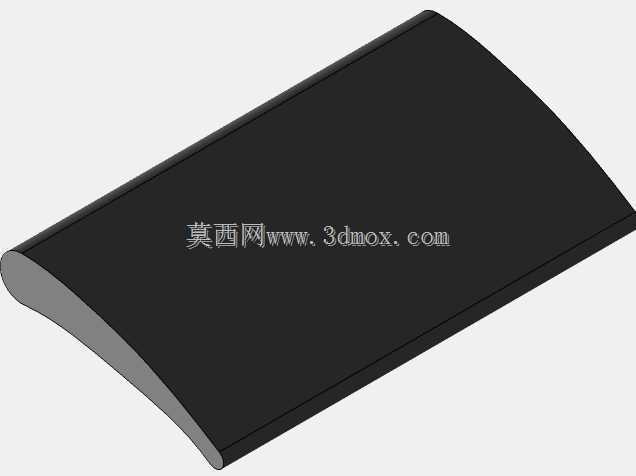

　　建模思路通常先从二维翼型截面入手。选定基准翼型后，按不同展向位置布置若干控制截面，每个截面给出弦长、最大厚度、扭角和前缘半径。根部截面需要兼顾与轮毂或法兰盘的连接，厚度一般偏大，过渡圆角也要充分，避免应力集中；尖部截面则更薄，扭角相对较小，用来降低叶尖泄漏损失。各截面之间通过放样曲面连接，曲面连续性至少保证相切，关键区域可进一步控制曲率连续，使数控加工或快速成型时表面不会出现折线感。叶根与回转体相接的位置要单独修补，把叶片实体、轮毂曲面和安装基准合并成一个封闭体，流体域抽取时才能保证壁面边界完整。

　　外形尺寸方面，这类叶片需要明确叶展长度、根端与尖端弦长、最大厚度位置、扭角范围以及叶轮直径。安装边界则集中在叶根配合面：若采用法兰连接，要给出螺栓分布圆、孔径、定位止口和压紧面平面度；若采用焊接或整体铸造，则要标注根部圆角、坡口形式和与轮毂的包角范围。整机装配时，叶片数量、相邻叶片角向间距、叶尖与机匣间隙都会影响气动效率，间隙过小会因热膨胀或振动发生擦碰，过大则会形成回流泄漏。

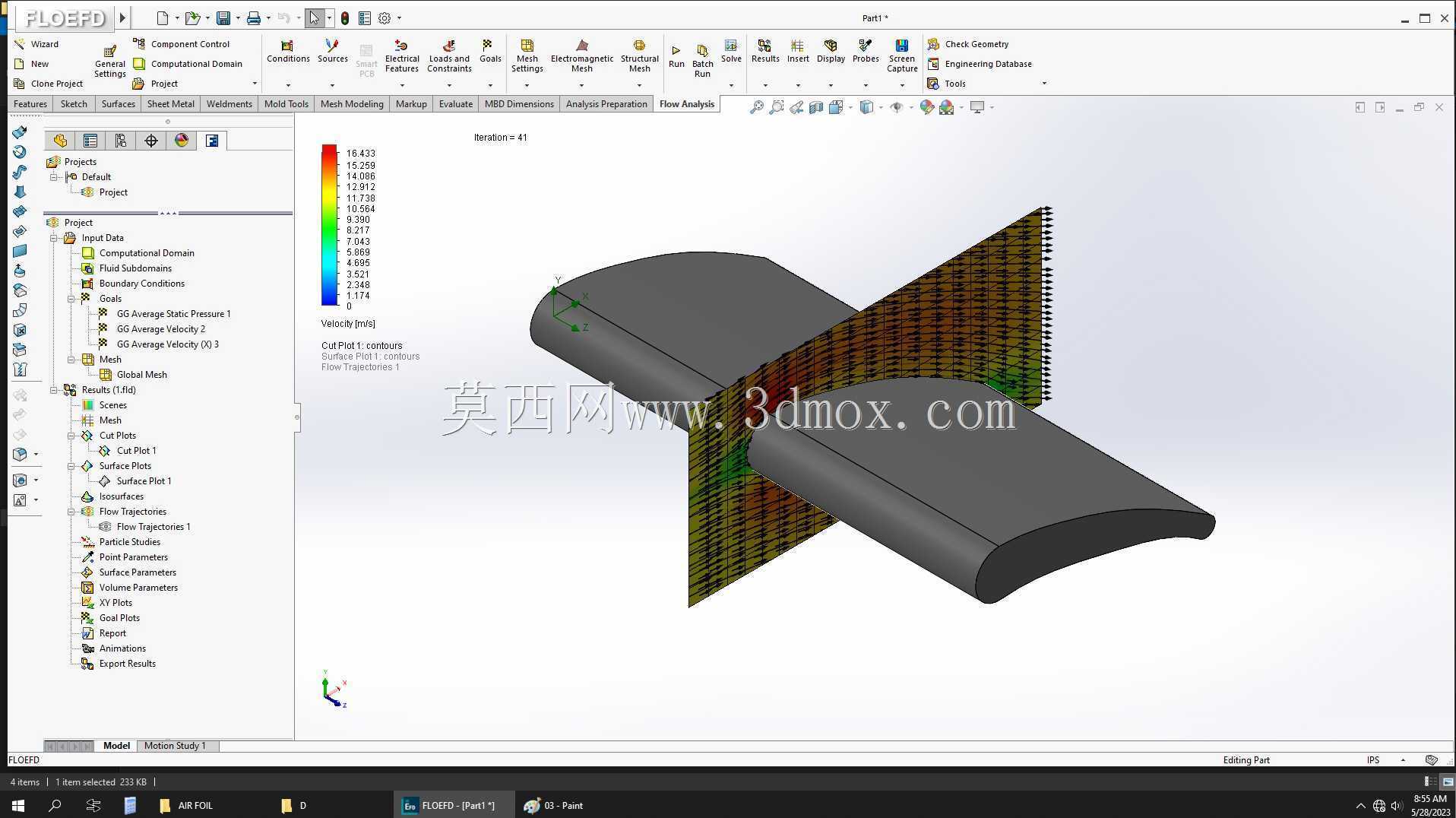

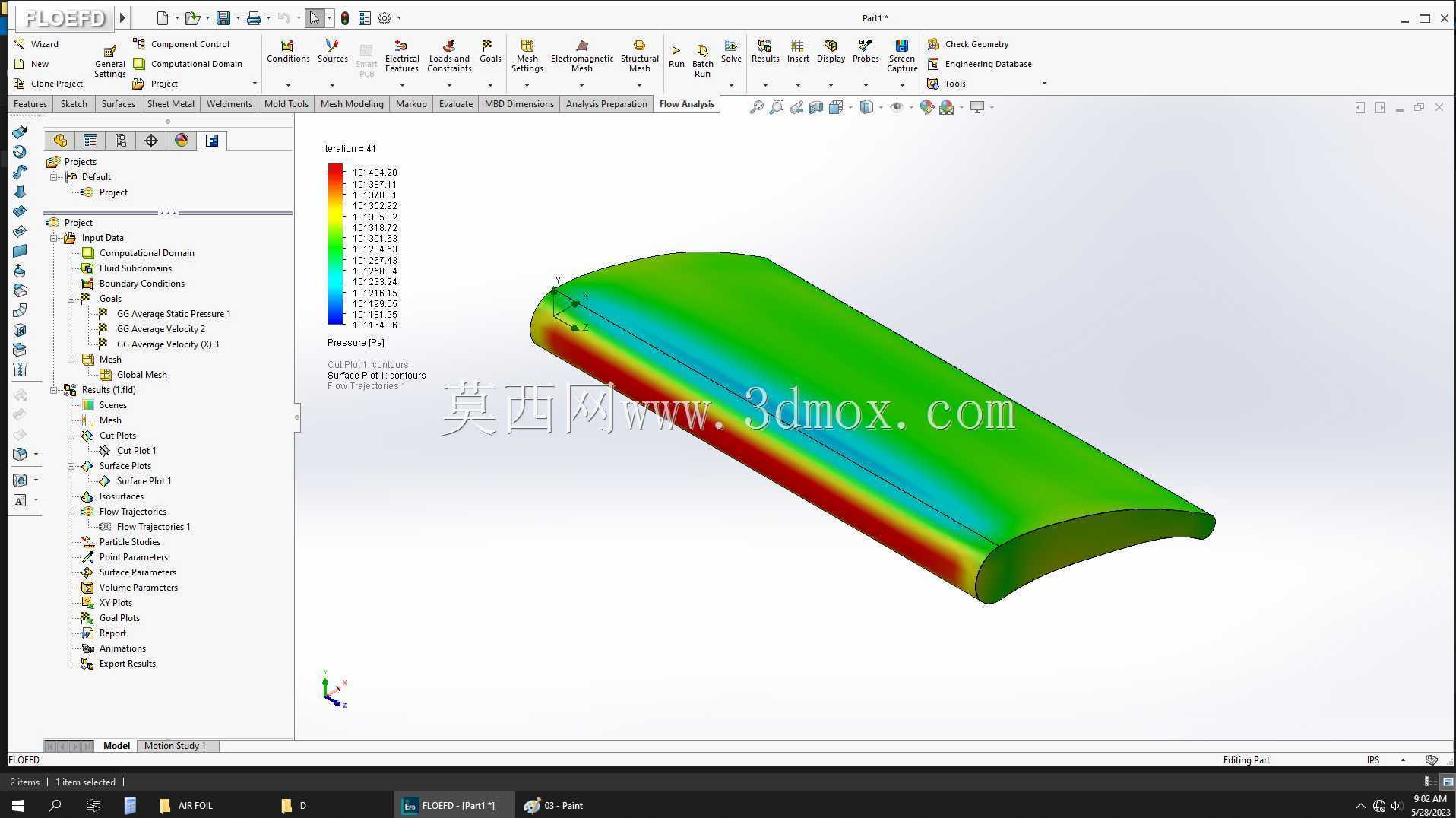

　　流场仿真环节对几何质量要求很高。近壁面第一层网格高度要结合目标壁面函数设置，叶前缘和尾缘需要局部加密，尾迹区沿流动方向拉长网格单元，以捕捉速度亏损和涡结构。迹线颜色若按速度标量显示，可以快速识别低速堵塞区；若按压力显示，则能核对吸力峰位置是否过于靠近前缘。工程上常根据这些结果微调安装角：攻角偏小，叶片做功不足，流量和压头上不去；攻角偏大，吸力面容易分离，噪声和振动明显增加。

　　对于设备选型人员，该类三维模型还可用于检查叶片与防护罩、导叶、进气箱、轴承座之间的空间干涉。叶片旋转包络体必须单独建立，维修拆装路径也要预留，尤其是大型风机叶轮，单支叶片长度可能达到数米，运输和吊装时不能只看整机外形，还要核对叶根螺栓操作空间。结构校核方面，气动载荷沿叶展并非均匀分布，通常中部载荷较大，根部承受合成弯矩和扭矩，因此模型中保留真实叶根过渡形状，有利于有限分析时得到接近实际的应力峰值。

　　围绕翼型叶片开展三维设计，本质上是在气动效率、结构强度、制造工艺和安装维护之间取平衡。曲面光顺度决定流动损失，截面扭角决定做功能力，根部连接决定运行可靠性，而流场迹线则把这些抽象参数转化为可判断的图形依据。把几何建模、流体计算和安装边界统一在同一套模型中，能够减少后期样机反复修改的风险，也便于在风机、风电和通风系统设计中快速比较不同叶型方案。
