方形法兰安装式轴流散热通风组件结构

　　在工业电控柜体、小型电力设备、紧凑型伺服驱动单元的散热布局里，这类带方形安装法兰的轴流通风构件是风冷方案里的基础执行部件，很多做设备热设计的工程师在布局内部风道时，都会优先选用这类安装边界规整的构件，毕竟它的安装孔位统一，不需要额外做复杂的转接支架，能直接贴装在柜体侧壁或者设备壳体的预留开孔上，大幅缩减装配环节的加工工作量。从实际使用场景来看，这类构件主要承担设备内部的空气置换功能，把功率器件、绕组、电路板工作时产生的积热通过定向气流带出设备腔体，避免内部元器件长期在超温环境下工作出现性能衰减、绝缘老化的问题，尤其是在密闭式的工业设备内部，没有自然对流的散热路径时，这类强制风冷构件的通风效率直接决定了设备的长期运行稳定性。

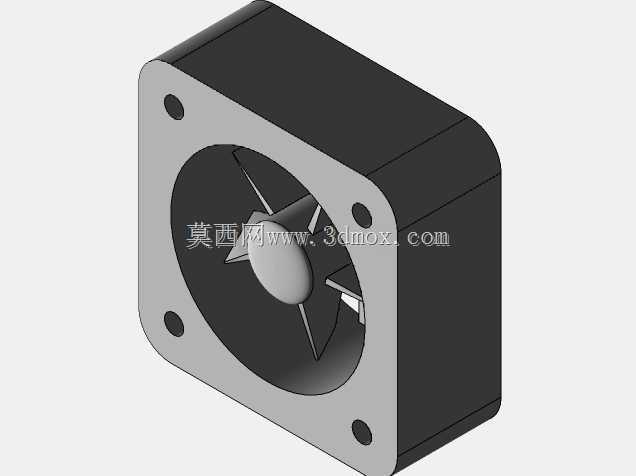

　　从结构设计的角度拆解这个构件，整体采用方形切角的壳体设计，主体的风筒部分做了圆角过渡，既减少了壳体注塑或者压铸成型时的应力集中问题，也能避免安装过程中尖锐边角划伤操作人员或者线缆绝缘层。前端的安装法兰面做了加厚处理，四个角预留了沉头安装孔，安装时螺丝可以完全沉入孔位内，不会突出法兰平面，保证法兰面和设备安装面完全贴合，避免出现缝隙漏风影响风道效率的问题。法兰和主体风筒的衔接位置做了均匀的过渡圆角，既提升了整体结构强度，也减少了气流在进风口位置的紊流损失，让进入风筒的气流更平顺。

　　内部的扇叶采用了大弦长的轴流叶型设计，叶根位置和中心的轮毂做了一体化衔接，轮毂的弧面造型可以引导中心区域的气流向叶道方向扩散，避免轮毂正前方出现气流死区，提升整体的通风量。扇叶的叶尖和风筒内壁之间预留了均匀的微小间隙，既保证扇叶转动时不会和筒壁发生刮蹭，也能减少叶尖位置的气流回流损失，提升风冷效率。从安装边界来看，这类构件的方形法兰边长是通用的工业安装尺寸，适配市面上多数电控柜、小型设备的标准通风开孔，安装时只需要在设备面板上开出对应尺寸的方孔，预留四个对应孔位的安装螺丝孔，就可以直接完成固定，不需要额外调整安装位置，对于批量设备的装配来说，能大幅提升产线的装配效率。

　　在实际选型应用的时候，需要注意这个构件的安装深度，要保证设备内部预留出足够的空间，避免扇叶转动时和内部的元器件、线束发生干涉，同时在风道布局的时候，要尽量让构件的出风方向顺着内部热空气的上升路径，减少气流的折返损耗，提升散热效率。另外法兰面和设备安装面之间可以根据防护等级要求加装密封胶条，既可以避免灰尘、水汽从安装缝隙进入设备内部，也能减少设备运行时的振动传递，降低整体的运行噪音。这类构件的结构设计没有多余的冗余特征，所有的造型特征都服务于安装便捷性和风道效率，在做同类通风散热产品的结构设计时，这种法兰安装的结构形式、叶型和风筒的配合间隙设计，都可以作为通用的参考基准，尤其是在做紧凑型设备的散热布局时，这种规整的外形尺寸能更好地适配设备内部的有限空间，不会因为异形结构占用额外的布置空间。
