双发尾吊式民用喷气客机曲面造型

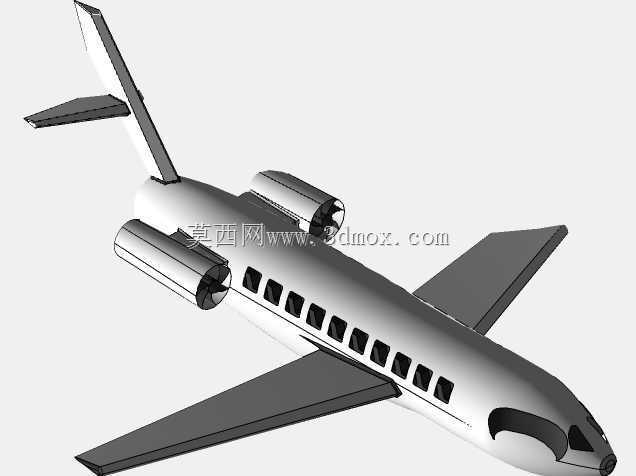

　　在民用支线客机的概念方案推演阶段，整机曲面骨架的搭建往往先于内部系统布置展开，这套尾吊双发布局的喷气式客机数模，正是面向气动外形验证、结构分区协调与展示级评审所构建的全曲面载体。数模完整还原了窄体支线客机的典型轮廓：圆筒形增压机身沿航向平滑过渡，机头雷达罩采用椭球收敛曲面，驾驶舱风挡区域预留多块斜面安装边界，客舱侧部沿轴向等距排布椭圆形舷窗开口，机身尾部逐步收窄并对接垂尾安定面。机翼采用下单翼布局，翼身融合段通过大曲率G2连续曲面过渡，翼面沿展向设置适度上反与后掠角，翼尖未额外加装小翼结构，平尾与垂尾均为后掠安定面造型，垂尾后缘预留方向舵转动分区，平尾后缘对应升降舵活动间隙。两台涡轮风扇发动机通过短舱吊挂支架安装于机身尾部两侧，短舱进气道唇口采用圆滑环形曲面，吊舱与机身蒙皮的衔接区域做了包覆式整流，避免外露支架形成突兀折角，尾喷口端面与机身末端保持轴向平齐，整机起落架在当前外观数模中未做详细收放机构表达，仅保留机身腹部与机翼根部的起落架舱轮廓凹陷。

　　从实际工程用途来看，这类全曲面整机数模可直接接入CFD气动仿真前处理流程，将机身、机翼、尾翼与发动机短舱的缝合曲面导出为封闭面域，划分外流场网格后校验巡航状态下的升阻特性、机身表面压力分布以及尾吊发动机喷流与平尾之间的干扰流场；在结构设计环节，曲面外壳可作为蒙皮桁条布置的基准参照，设计人员沿机身曲面纵向划分长桁定位路径，沿环向设置框板站位，机翼内部则可依据翼面曲面偏移出翼盒上下壁板厚度，预留翼梁、翼肋的安装空间；在工业展示与教学场景中，连续无破面的曲面模型可直接用于渲染整机效果图、制作缩比验证机3D打印母模，也能作为航空装备科普演示的交互载体，直观讲解尾吊布局客机与翼下吊挂布局在结构重心、维护可达性上的差异。

　　建模思路上全程以曲面质量为核心控制点，机身主体采用多组截面轮廓沿引导线放样生成，机头、尾椎等大曲率区域单独构建四边面补片，避免三边曲面在收敛端出现褶皱；机翼与尾翼采用翼型曲线沿展向放样，翼型站位沿展向逐步减薄厚度，保证翼面曲面的曲率变化均匀；发动机短舱先构建回转体基础曲面，再修剪进气道与喷口端面，吊挂整流段通过桥接曲面与机身蒙皮做相切约束，所有相邻曲面之间均检查连续性，消除外露锐边与拼接缝隙。外形边界方面，整机航向长度、翼展宽度、垂尾高度均按照支线喷气客机的常规比例协调，发动机短舱外径与机身直径的比值、机翼根梢比、平尾垂尾的力臂长度均符合该类机型的常规布置区间，机身侧面舷窗开口间距、客舱舱门预留位置也对齐窄体客机的典型排布，后续细化设计时可在现有曲面基础上直接偏置出蒙皮厚度，在机翼根部、发动机吊挂接头等载荷集中区域预留加强肋安装空间，曲面外轮廓不会与内部框梁、管路、线缆的布置路径发生干涉，尾翼转动面、发动机检修口盖等活动边界也可在现有曲面上直接分模拆分，满足从概念造型到初步结构设计的衔接需求。
