航空双叉铰接承力摇臂结构

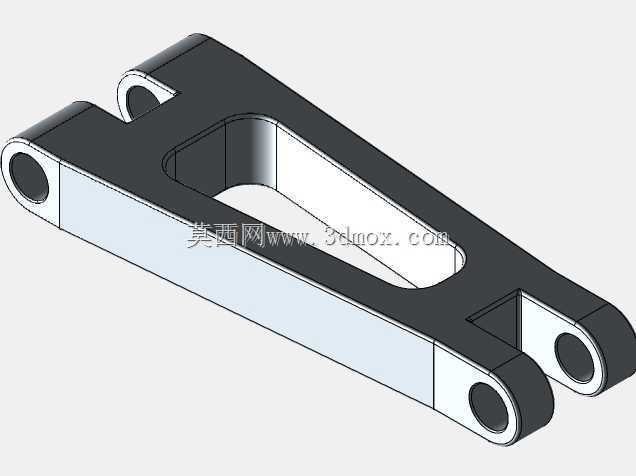

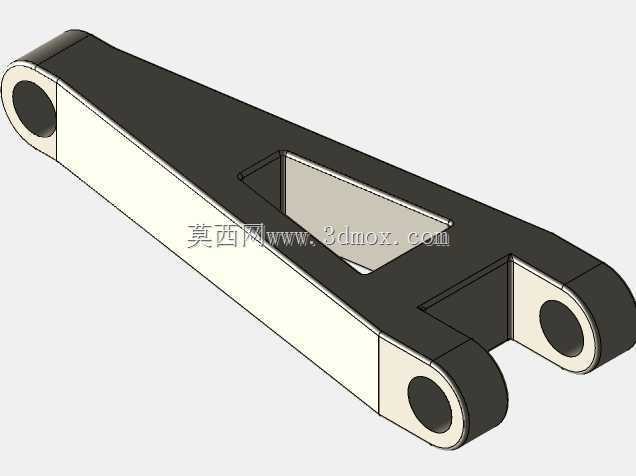

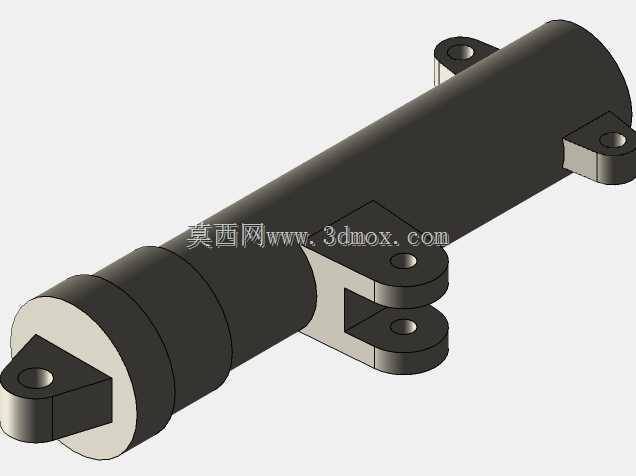

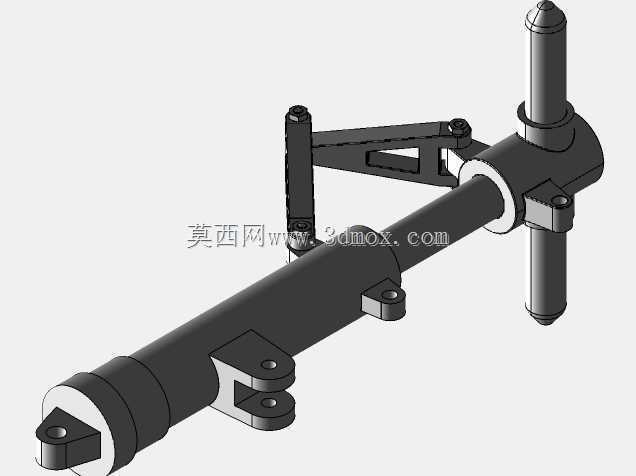

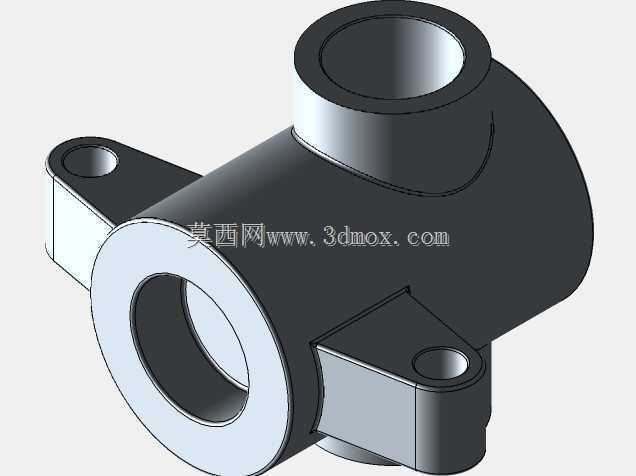

　　这款双叉式铰接承力构件，在航空地面保障与小型飞行器起落支撑机构中承担载荷传递与运动导向的核心作用，整体采用长条形镂空摇臂构型，两端分别设置同轴双铰接孔位，一端为单耳铰接端、另一端为双耳叉形铰接端，可分别对接起落架支柱、缓冲作动筒与机身承力接头，在收放动作与着陆冲击过程中完成力流的平顺传导。从实际装机场景来看，这类摇臂多用于轻型固定翼飞机、无人机的起落架连杆机构，也可适配地面牵引设备的铰接支撑臂，工作时随起落架收放绕铰接轴做定轴摆动，着陆瞬间将轮胎传递的垂向冲击载荷分流至缓冲结构与机身安装点，镂空的中部槽型结构在保证整体抗弯截面模量的前提下大幅削减构件自重，降低航空部件的无效载荷占比。

　　结构设计阶段优先校核了两端铰接孔的同轴度与端面贴合公差，双耳叉端的两片耳板间距预留了标准衬套与对接接头的安装间隙，单耳端的孔位厚度匹配关节轴承的压装尺寸，所有铰接孔的内壁均预留衬套嵌装余量，避免长期摆动磨损后直接报废主体构件，后期维护仅需更换耐磨衬套即可恢复配合精度。构件的主体截面采用槽型加筋布局，上下翼缘承担弯曲拉压载荷，两侧立壁传递剪切力，中部贯通的长圆孔既去除了低应力区的多余材料，也为机构运动过程中相邻杆件的摆动留出避让空间，避免摇臂在极限摆角位置与周边液压管路、支柱杆件发生运动干涉。安装边界层面，两端铰接孔的中心距为构件的核心安装尺寸，设计时需严格匹配相邻连杆的孔位间距，双耳端的开口宽度要大于对接单耳接头的厚度，

　　同时保证两侧耳板的铰接孔同轴度误差控制在小范围以内，防止铰接轴装入后出现卡滞、偏磨问题；构件整体的外轮廓宽度、厚度都要纳入起落架舱的收放包络校核，在起落架完全收起、完全放下两个极限位置，分别确认摇臂与舱壁、轮胎、收放作动筒之间留有足够安全间隙。载荷校核环节，着陆冲击工况下摇臂的中部腹板与耳板过渡圆角位置为应力集中区域，建模时对所有孔边、叉耳根部的过渡圆角做了连续圆滑处理，避免直角拐角带来的应力突变，槽型截面的壁厚分布按照弯矩分布规律匹配，弯矩最大的中部区域保留足够截面高度，靠近铰接孔的两端区域适当加厚补强，抵消孔位对截面的削弱效应。这类铰接摇臂的运动行程由两端铰接点的相对运动轨迹决定，建模装配时需将铰接轴设置为同轴心配合，

　　模拟全行程摆动过程，逐一验证不同摆角下构件的姿态与周边部件的间隙，镂空区域的边缘同样做了翻边或者圆角强化，避免薄壁边缘在交变载荷下产生疲劳裂纹。实际工况中该构件不仅承受垂向着陆载荷，还会承受飞机滑行转弯带来的侧向载荷，因此双耳叉的两侧耳板需要同步承载，建模时保证两侧耳板的厚度、孔位位置对称，防止单侧耳板过载失效；铰接孔的端面需与对接接头端面保持平行，保证轴向载荷均匀分布，避免铰接轴出现附加弯矩。从工艺实现角度，该构件可采用高强度铝合金铣削加工成型，槽型镂空区域通过数控铣削一次加工出整体轮廓，减少拼接焊缝带来的强度短板，耳板孔位后续通过铰孔工艺保证尺寸精度与表面粗糙度，压入衬套后即可完成装配；整体构型无复杂异形曲面，加工时工件装夹定位便捷，长条形结构也便于热处理过程中控制变形，量产阶段的质检环节可直接通过三坐标测量两端孔的同轴度、中心距与轮廓尺寸，匹配装机的互换要求。在机构选型匹配时，该摇臂的孔位间距、耳板厚度、铰接孔内径都可根据对应起落架的载荷等级调整，载荷偏大的场景可更换更高强度的合金材料，或者适当增加耳板厚度与截面壁厚，在轻量化与结构强度之间取得平衡，镂空槽的长度也可根据避让需求调整，在不削弱主承力截面的前提下预留足够的运动空间。
