九十毫米涵道式航空动力风扇筒体

　　这套九十毫米规格涵道风扇筒体结构，主要面向固定翼航模、小型验证飞行器以及喷气式仿真模型的动力集成场景。在实际装机过程中，涵道并非单纯包裹叶轮的外壳，它承担着约束气流、降低叶尖泄漏损失、统一进排气方向以及保护高速旋转部件的多重作用。外露螺旋桨在高速运转时，叶尖气流容易向外侧扩散，形成明显的端部涡流；而涵道内壁能够把这部分气流限制在环形通道内，使叶轮做功后的气流沿轴向加速排出，从而在相同转速和功率输入下获得更集中的推力输出。

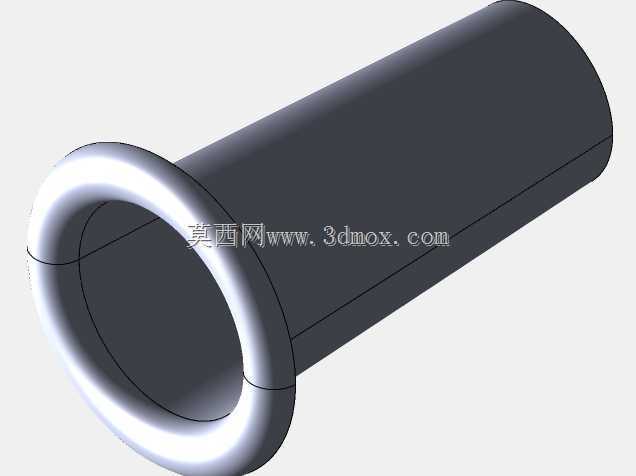

　　从外形上看，该结构采用圆筒形主通道配合入口处外翻唇边的布置。入口唇边并不是装饰特征，而是影响进气效率的关键边界。飞行器在不同姿态下，来流方向并不总是与筒体轴线完全重合，带有圆角过渡的唇边可以扩大有效进气范围，减少大迎角或侧滑状态下入口局部气流分离的风险。唇边向外延展后，也为前端与机身蒙皮、进气道整流段或安装支架对接提供了贴合面。筒身保持较长的平直段，有利于气流在经过叶轮区域前后维持稳定通道面积，避免 abrupt 的截面变化造成额外压力损失。

　　建模时需要优先控制的是同轴关系。涵道内壁、叶轮旋转轴线、电机安装座以及尾部排气中心必须保持一致，任何偏心都会使叶尖间隙周向不均，轻则带来振动和噪声，重则使叶片在高转速下擦碰内壁。九十毫米级别通常指叶轮直径或涵道内径量级，实际设计中内壁与叶尖之间只保留很小的安全间隙。间隙过小，热膨胀、加工误差和轴承跳动都可能引发碰擦；间隙过大，则叶尖漏气增加，推力效率明显下降。因此筒体圆度、内壁表面连续性以及安装座定位面的平行度，都属于结构建模中需要反复检查的项目。

　　在安装边界方面，筒体外圆柱面可作为主要夹持基准，适合通过卡箍、抱箍或分体式整流罩固定在机身内部。前端唇边外径大于主筒体，能够承担轴向限位作用，防止动力装置在推力作用下向后窜动。若用于翼吊或吊舱式布局，筒身外侧还需要预留加强筋、电机座连接耳以及线束通道的位置；若埋入机身，则要重点考虑进气口面积与排气口面积的匹配。进气截面过小会使入口流速升高、阻力增大，排气通道过长或突然扩张则会削弱喷流速度，这些都需要在总体布局阶段与机身曲面一起校核。

　　该类涵道动力常用于仿真战斗机模型、高速飞翼、小型试验飞行器以及教学演示平台。相比开放式螺旋桨，涵道风扇的噪声频率更高、气动外形更接近喷气式飞机，且高速飞行时阻力增长较平缓。设计思路上，筒体不仅要满足静态推力需求，还要兼顾飞行速度下的进气条件。低速静止试车时，大入口圆角有助于顺畅吸入周围空气；高速前进时，前方来流经唇边导入通道，叶轮对气流继续加压，尾部筒段则起到整理喷流方向的作用。

　　结构细节上，筒壁厚度需要在刚度与重量之间平衡。壁厚过大，会增加机头或机身尾部重量，影响重心配置；壁厚过薄，则可能在电机扭矩、振动和气动载荷下产生共振。实际建模可在外壁设置局部加厚区或纵向加强筋，尤其在电机座支撑穿过涵道通道的位置，支撑筋应尽量采用流线型截面，减少对气流的阻塞。支撑筋数量、宽度和角度也会影响尾流，布置不当会产生明显紊流和噪声。

　　对于三维设计人员而言，完成筒体外观只是第一步，更重要的是把动力装夹、叶轮叶尖间隙、电机散热、走线空间、拆装顺序和机身整流接口一并纳入模型。九十毫米涵道在装机时通常占据较大轴向长度，因此筒体前后端都要预留装配操作空间；尾部喷口可根据目标速度采用等直或微收敛形式，以兼顾推力和流量。通过这些结构处理，涵道筒体才能从一个简单圆筒转化为可实际装机、可稳定输出推力的航空动力部件。
