双发宽体客机整机起落架动力系统

项目分类:飞机 发布时间:2024-08-22 ID:766542
  • 双发宽体客机整机起落架动力系统
  • 双发宽体客机整机起落架动力系统
  • 双发宽体客机整机起落架动力系统

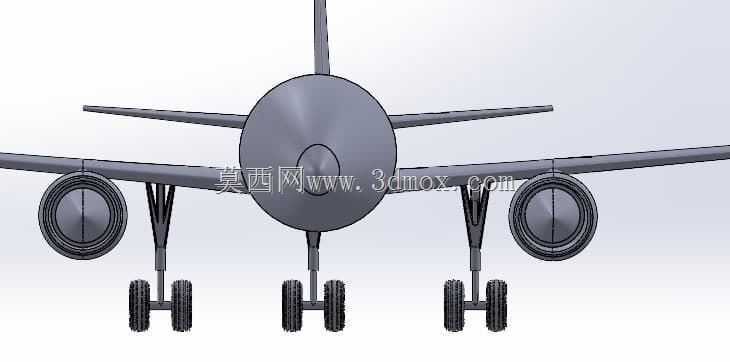

  这套三维数模完整还原了双发宽体民用客机的整机正视装配状态,覆盖机身中段、后机身延伸段、左右主翼、翼下吊挂涡扇发动机以及前三点式起落架的全部核心结构,可直接用于航空结构教学、飞机构型演示、起落架收放机构原理分析、翼下动力吊挂载荷路径校核等场景。在民航运维培训环节,可依托该数模拆解展示发动机吊挂与机翼主梁的连接关系、主起落架支柱与机身加强框的对接位置,帮助地勤学员快速建立整机布局认知;在航空院校课程设计中,可作为大飞机总体布置的参考基准,用于核对发动机离地间隙、起落架轮距、主翼安装角等总体参数的匹配逻辑。

  从实际功能维度看,翼下挂载的两台大涵道涡扇发动机承担整机巡航推力输出,短舱采用轴对称圆形剖面,吊挂接头从机翼下表面主梁位置向下延伸,将发动机工作产生的推力、振动载荷以及短舱自重直接传递至机翼主承力盒段,这种吊挂布局能大幅降低机舱内噪音,同时便于发动机单独拆装维护,机务作业时可直接在翼下完成短舱拆解、核心机检修,无需占用大型坞架。前三点起落架共设置三组支柱:前起落架布置在机头下方,采用双轮并列结构,仅承受转向载荷与小部分停机重量;左右主起落架分别布置在机翼根部与机身对接的加强框下方,每组主起落架同样采用双轮并列构型,承担整机九成以上的着陆冲击载荷与停机重量,轮胎采用带纵向花纹的航空橡胶轮胎,支柱为油气缓冲结构,着陆时通过油液节流吸收冲击能量,避免硬着陆冲击力直接传递至机身蒙皮引发结构疲劳。

  设计思路层面,整机采用下单翼布局,机翼从机身中部圆形剖面的两侧水平伸出,机翼后掠角度适配高亚音速巡航工况,翼尖位置预留航行灯安装接口;垂尾从后机身顶部垂直向上延伸,垂尾后缘预留方向舵转动铰接位,平尾从后机身两侧水平伸出,后续可补充升降舵转动结构实现全动舵面演示。机身采用等直径圆形增压剖面,该剖面能在客舱增压工况下让蒙皮承受均匀环向拉应力,避免应力集中,机身尾部的圆弧封严结构对应后压力框位置,分隔客舱增压区与尾段非增压区。发动机短舱与机翼吊挂的连接点做了冗余加强设计,短舱顶部的吊挂接头采用双销铰接,允许发动机热胀冷缩时产生微量位移,避免热应力传递至机翼蒙皮。

  外形与安装边界方面,正视视角下整机左右完全对称,发动机短舱最外侧边缘未超出机翼展向的二分之一位置,保证地面滑行时短舱不会与廊桥、地勤设备发生干涉;起落架机轮的最低触地点为整机高度基准,发动机短舱最低点距离地面预留足够安全间隙,避免起飞抬前轮或着陆下沉时短舱触地;前起落架与两组主起落架的轮距匹配机场滑行道转弯半径,主起落架轮组的横向间距保证飞机在侧风着陆、地面大角度转弯时不会发生侧翻。建模时所有结构的相对位置严格按照真实宽体客机的总体布置比例还原,机身圆形剖面的圆心与机翼安装轴线重合,起落架支柱的垂直轴线对齐机身加强框站位,发动机轴心线与机翼水平面保持微小内倾角度,抵消推力产生的偏航力矩。数模中各部件的装配层级清晰,机身蒙皮、机翼梁架、发动机短舱、起落架支柱、机轮均为独立可编辑实体,设计人员可在此基础上补充襟翼滑轨、舵面作动器、燃油管路等细节,也可直接导出用于3D打印缩比验证模型,开展风洞初步演示、地面滑行稳定性验证等工作。
