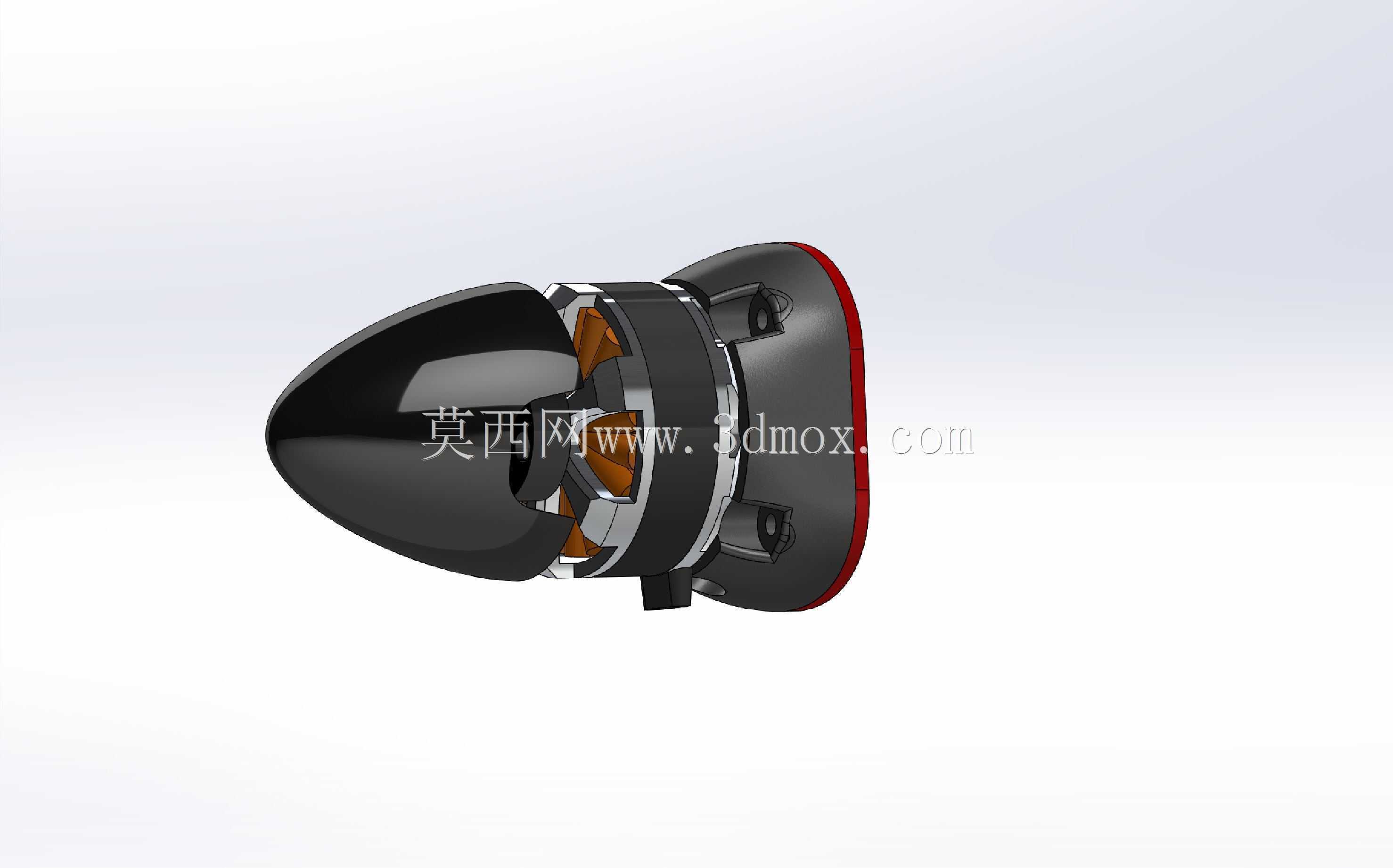

这套转接结构主要面向小型固定翼无人机的动力升级场景,针对迷你鹅形布局机型在换装更大功率电机时,原有机身安装孔位、电机座尺寸和推力轴线无法匹配的问题提供机械衔接方案。实际飞行平台中,迷你鹅形机常承担低空巡航、航测验证、教学调试或轻型载荷试验任务,原配动力在起飞重量增加、电池容量加大或外挂设备增多后,往往出现推力余量不足、爬升率下降、抗风能力偏弱等情况。直接更换大电机并不等于简单替换,因为电机外径、安装孔距、轴伸长度、电调连接位置以及螺旋桨旋转平面都会改变,若没有可靠转接件,容易造成电机座受力集中、机身管梁局部变形或推力线偏离设计位置。

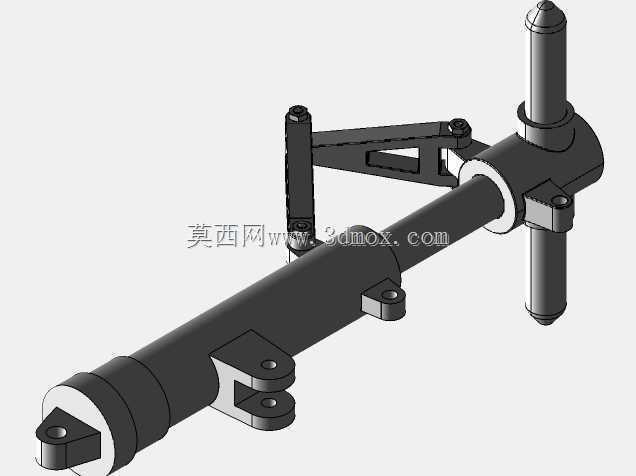

从结构形式看,该模型围绕管状主梁进行布置,主体采用套筒式夹持思路,将转接件穿套或贴合在机身承力管段上,再通过侧向夹紧、螺栓锁紧和局部凸台完成定位。这样做的好处是不必大幅切割原有泡沫或复合材料机身,也能把电机拉力通过较长的接触区域传递到管梁,避免单点螺钉承受过大拉拔力。套筒外侧设置了带双耳孔的连接座,用于与电机安装板或动力架铰接;耳板孔位保留了一定角度调整空间,可在装配时修正电机下拉角和侧拉角,使螺旋桨推力线与飞机重心、机翼安装角及尾翼力臂相协调。
模型上方的立式支臂和横向摇臂结构,体现了对电机安装高度与前伸量的约束。较大电机通常伴随更大的螺旋桨,桨尖与机身、机翼或起落架之间必须保留安全间隙。若电机位置过低,大桨容易在着陆姿态变化时擦地;若前伸量不足,桨盘气流又可能受到机头或机翼干扰。该转接件通过支臂抬高动力单元,并利用桁架式连杆形成三角形承力路径,使电机拉力、螺旋桨反扭矩和振动载荷能够分散到主管与辅助连接点上。斜向连杆并非单纯造型,它在减轻重量的同时提高了支架的抗弯刚度,尤其适合无人机这类对重量敏感、又要承受周期性振动的飞行器。

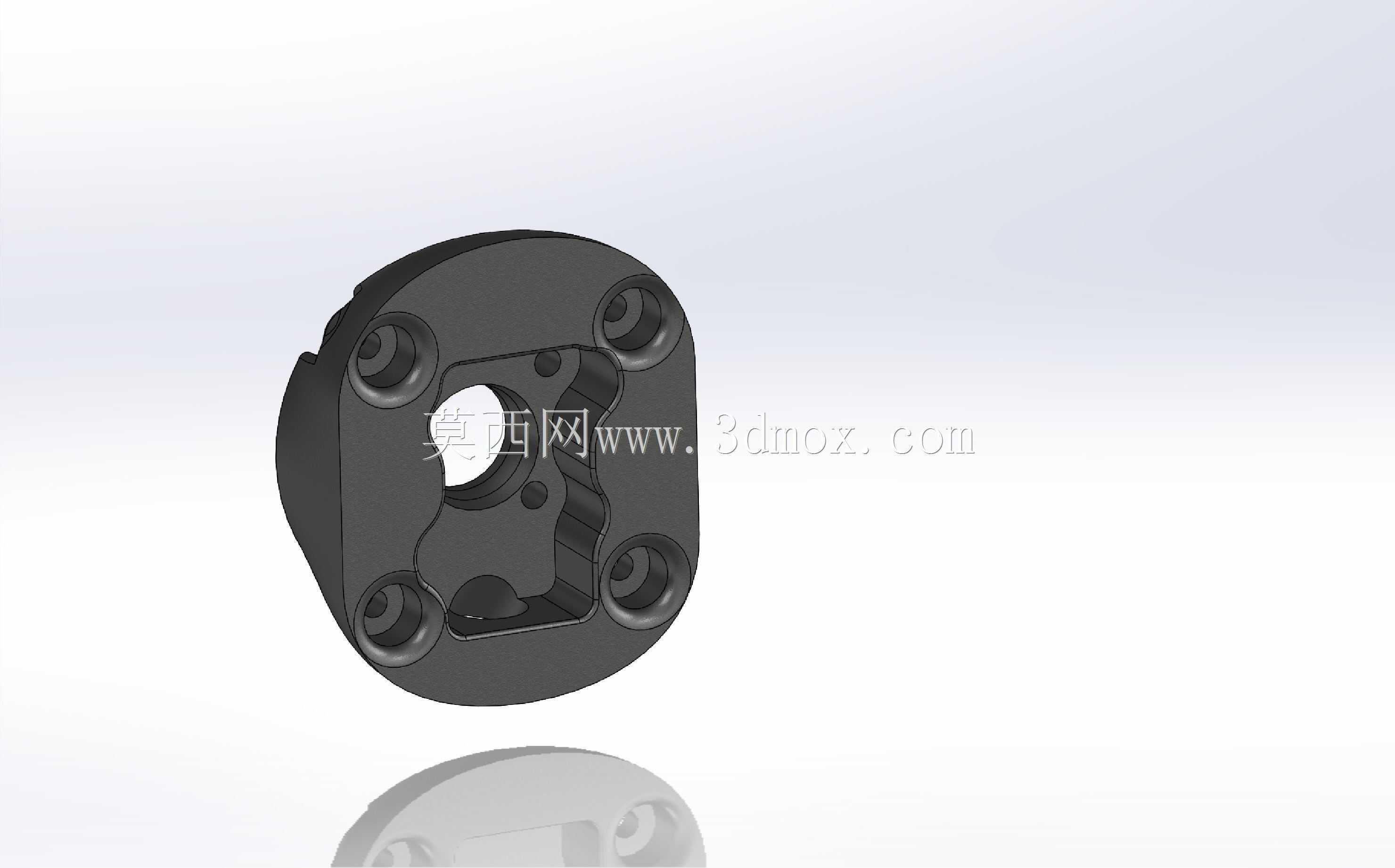

设计时需要重点核对几个安装边界。首先是套筒内径与机身管梁外径的配合,过松会导致电机在飞行中发生微小转动,过紧则会造成装配困难或压伤薄壁管;工程上通常采用小间隙定位配合,再由夹紧螺钉提供摩擦锁紧,并在关键位置设置防松垫圈或螺纹胶。其次是电机座孔位范围,转接耳板应覆盖常见电机的十字或径向安装孔距,孔边到板边需保留足够壁厚,以承受起飞阶段最大静拉力。第三是动力单元重心位置,换装大电机后,机头重量增加会改变全机纵向重心,转接支架的前伸长度不能只按结构干涉判断,还要结合电池舱位置、尾翼配平空间和设备舱布局综合校核。
在功能特性上,该支架承担的不只是“连接”作用,还包括推力轴线校准、振动隔离界面传递、拆装维护便利和动力配置扩展。电机工作时,螺旋桨旋转产生的交变载荷会沿电机座传入支架,若支架刚性不足,可能在特定转速下引发共振,表现为机身抖动、影像模糊或舵机控制受干扰。因此模型中的加强筋、双耳铰接和三角支撑都围绕提高固有频率、减少悬臂晃动而设置。维护方面,支架将电机与机身之间的连接集中到少量可拆卸节点,外场更换电机、检查桨座或调整拉力线时,不需要拆解整段机身。
外形尺寸方面,三维结构呈现出沿管梁轴向较长的套筒段,以及向上、向前延伸的动力支撑段,整体轮廓紧凑,适配小型无人机机头区域有限空间。安装时需确认电机外径不与支臂发生干涉,螺旋桨后缘与机身前缘保持足够气流间隙,夹紧螺钉的旋入方向留有工具操作空间,电调线束能够沿支臂或管梁平顺固定。对于需要反复试验不同动力组合的开发者,这类转接件还可作为动力匹配平台:在同一机架上快速比较不同电机、桨叶和电池组合,记录起飞距离、巡航电流、爬升角度和振动水平,从而为后续定型机架提供数据依据。
从建模角度看,该零件适合按照装配关系进行实体建模:先建立机身管梁基准轴线,再完成套筒、夹紧座、耳板、支臂和斜撑的连续结构,螺栓孔与铰接孔应以实际装配尺寸为准,避免只按外观造型处理。工程出图或加工时,还需关注壁厚过渡、孔位同轴度、夹紧开口变形量以及支架材料的选择。若采用轻质铝合金件,可通过数控铣削获得较高强度;若采用尼龙或碳纤维增强材料打印,则应在层纹方向、夹紧区域和耳板孔周围增加局部厚度。无论采用哪种工艺,核心目标都是在有限重量下保证动力传递可靠,并为迷你鹅形无人机的大电机改装提供稳定、可调、可维护的机械接口。
