双发喷气式民航客机曲面外形结构

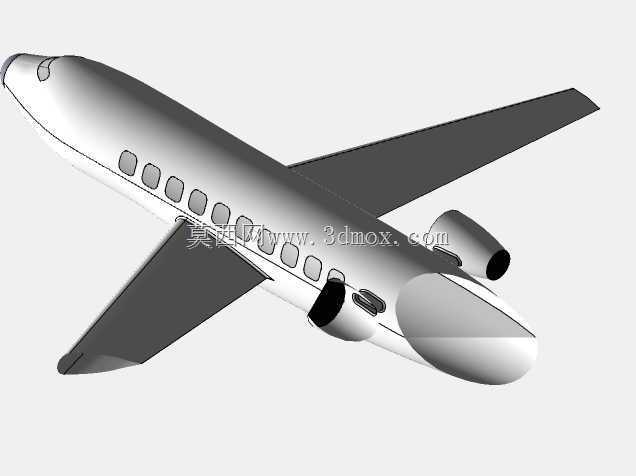

　　该作品呈现的是一架双发喷气式民用客机的完整外形结构，建模重点集中在机身曲面、机翼平面、尾翼安定面、发动机短舱以及客舱舷窗等外部可见部件。对于从事航空装备结构设计、地面仿真场景搭建、机场设备配套和教学演示的人员来说，这类整机外形模型可用于飞行姿态展示、停机位布局校核、登机桥对接边界分析、维修通道规划以及航空科普装置的外观参考。

　　从实际使用场景看，客机外形并不仅是视觉展示对象。机场廊桥对接时，需要依据机头弧度、舱门位置和机身高度判断接靠行程；行李传送车、食品车、加油车等地面保障设备靠近飞机时，也要结合机翼下反位置、发动机短舱外廓和机身离地间隙确定安全作业范围。该模型将机身、机翼和发动机作为连续装配关系表达，能够帮助设计人员在三维环境中观察部件之间的空间遮挡，避免地面设备与机翼前缘、发动机进气道或尾翼区域发生干涉。

　　机身部分采用细长旋成体思路构建，机头段从雷达罩位置开始平滑收缩，驾驶舱风挡区域保留了明显的斜面转折；中段为主要客舱区域，沿纵向连续布置椭圆形舷窗，窗口间距均匀，能够直观反映客舱舱段的节奏。机身尾部逐渐收窄，并与垂直尾翼、水平尾翼形成过渡。建模时没有把机身简单处理成等直径圆筒，而是通过多段截面控制曲率变化，使前部增压舱、中部客舱和后部锥段之间的外形衔接更接近真实喷气客机。

　　机翼采用低单翼布局，机翼根段从机身下部向两侧伸展，翼面沿展向带有后掠特征，翼尖位置收窄。机翼上表面承担主要升力形成，下表面则为发动机吊挂、襟翼机构和燃油系统布置提供外部边界。模型中机翼与机身的接合区域保留了连续过渡面，这一区域在真实飞机设计中需要兼顾气动阻力、结构传力和油箱布置，是翼身融合设计的重点。尾翼部分包括垂直安定面和水平安定面，二者共同维持飞机纵向与航向稳定性，外形虽然相对简洁，但在装配时需要严格控制与后机身的相对角度。

　　两台涡轮风扇发动机以短舱形式吊挂在机身两侧后部附近，短舱由进气道、外罩、喷口和吊挂结构组成。发动机轴线与机身保持平行并带有一定安装高度，进气口前方需要留出足够的无遮挡空间，喷口后方则应避免布置人员通道和敏感地面设备。短舱与机身之间的吊挂虽然在外观上体量较小，却承担发动机载荷传递作用，模型中将其作为独立构件表达，有利于后续细化连接接头、检修口和管路走向。

　　客舱舷窗沿机身两侧成排分布，窗口采用圆角矩形轮廓，并与机身曲面保持贴合。舷窗位置不仅决定乘客视野，也反映机身框架和蒙皮开口的布置规律。对于教学或仿真用途，舷窗阵列可以作为判断机身比例是否协调的重要依据：若窗口间距、窗带高度和机身直径失衡，整机尺度感会明显失真。该作品在窗带高度和机身长度之间保持了较稳定的比例，机头、客舱段和尾锥的长度分配也符合支线喷气客机的常见形态。

　　从安装边界角度看，整机外廓主要由机头最前端、翼尖最外侧、垂尾顶端和发动机最低点共同决定。布置在虚拟机库、维修坞或展陈平台中时，翼展方向需要预留人员通行和设备操作空间，机身前方应留出牵引车接驳区域，机翼下方则要结合发动机短舱高度限制升降平台进入。起落架若在后续细化中补充，应重点关注主起落架与机翼承力结构的连接位置、前起落架转向空间以及轮胎接地点与机身重心的相对关系。

　　在曲面建模思路上，这类飞机外形适合先建立半模对称基准，再通过关键截面控制线生成机身主曲面；机翼和尾翼可采用翼型剖面沿展向放样，后缘区域单独控制厚度；发动机短舱则宜按回转体与局部修形结合的方式完成。客舱舷窗、风挡和检修口盖属于表面开口特征，应在主体曲面稳定后再进行投影裁切，避免过早开孔破坏整体曲率。对于结构设计从业者而言，该模型可作为航空外形逆向练习、曲面连续性检查和整机装配协调的参考对象。
