三引擎宽体民航客机整机外观结构

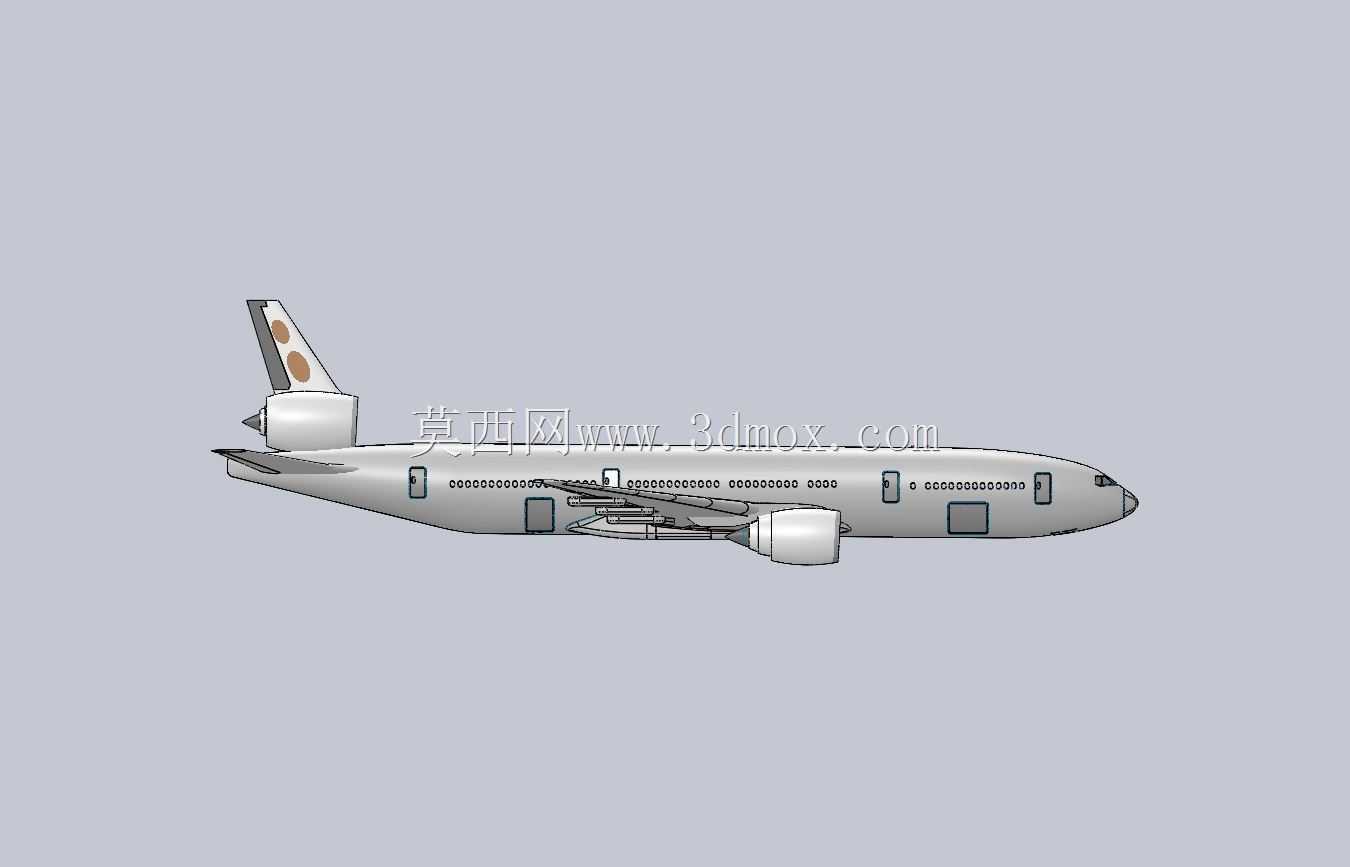

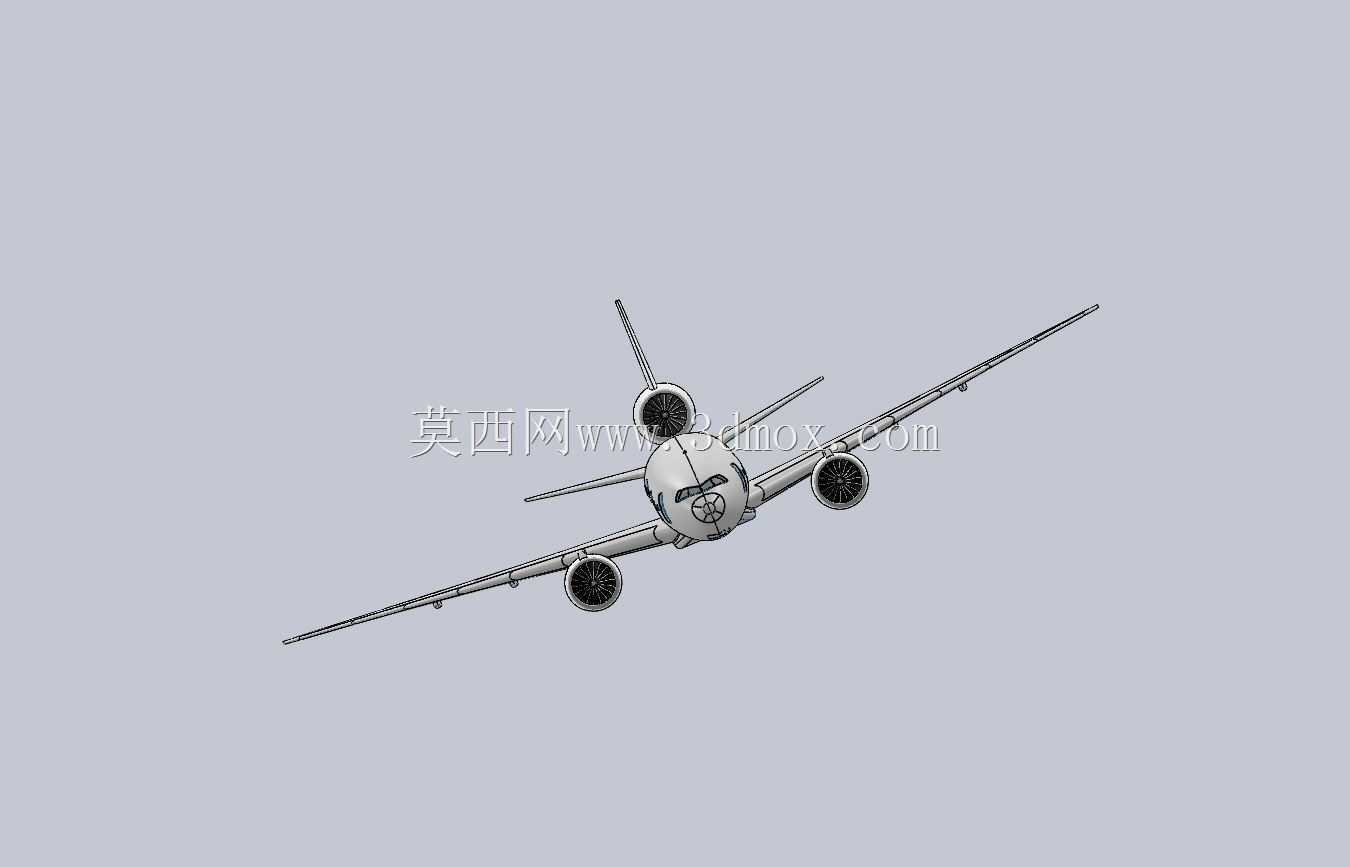

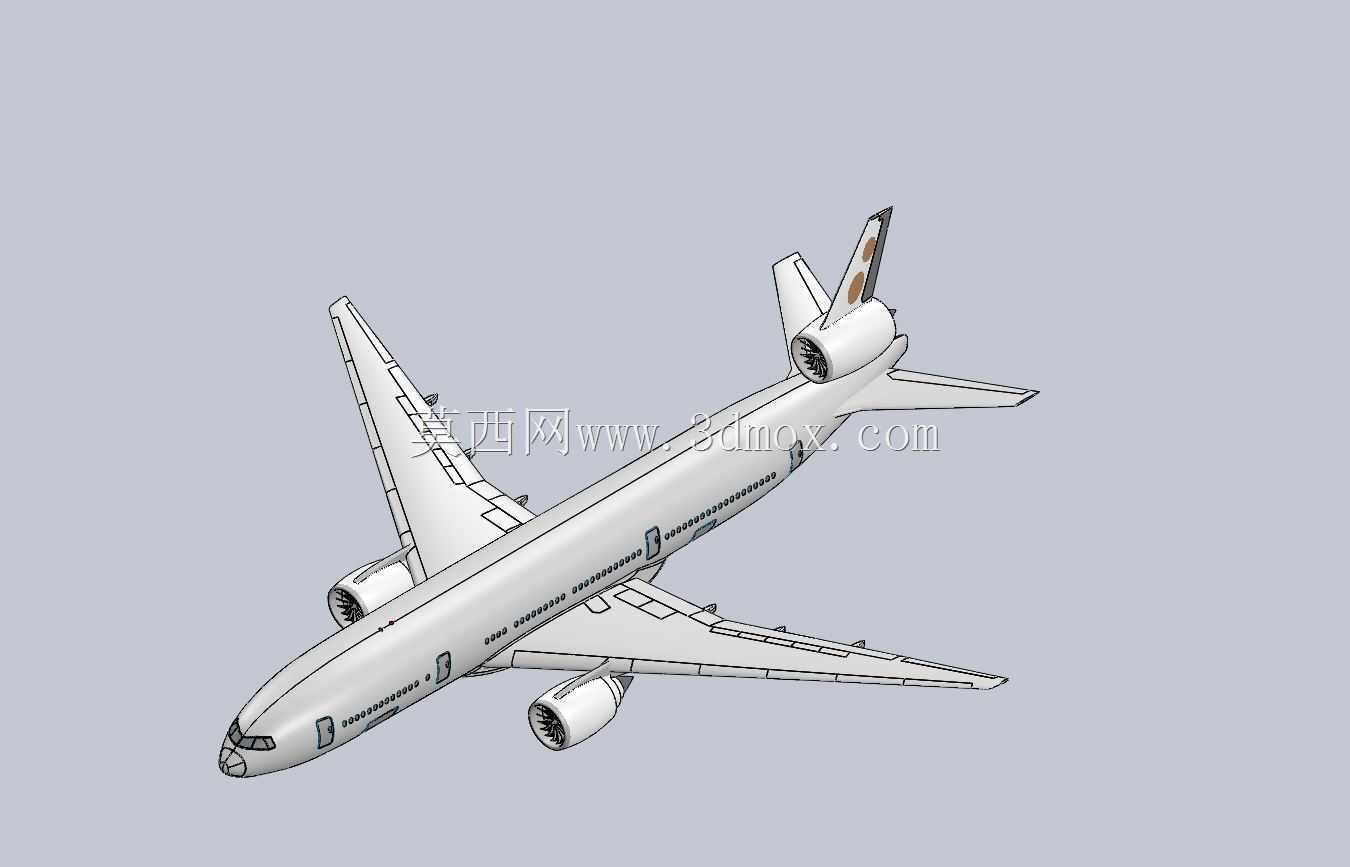

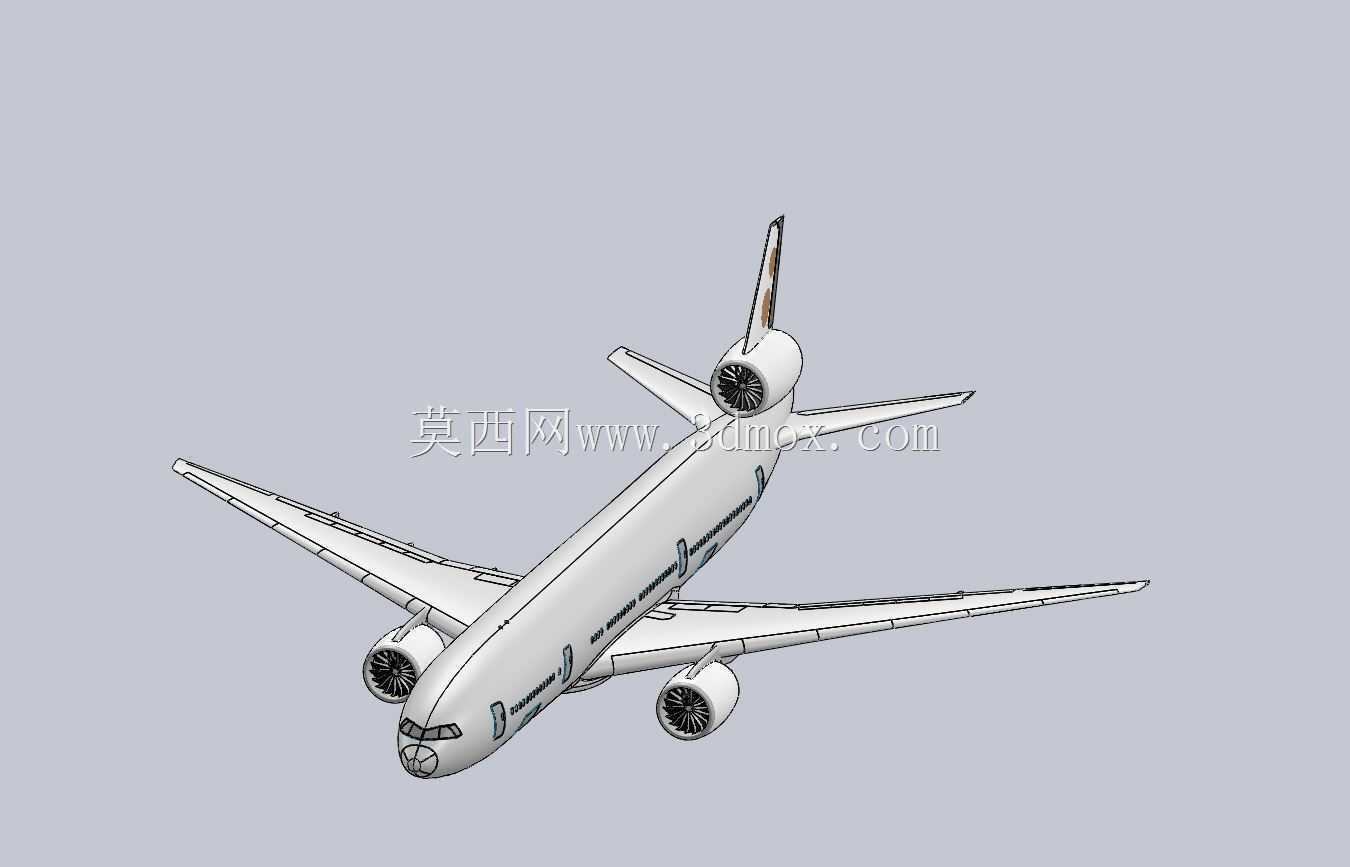

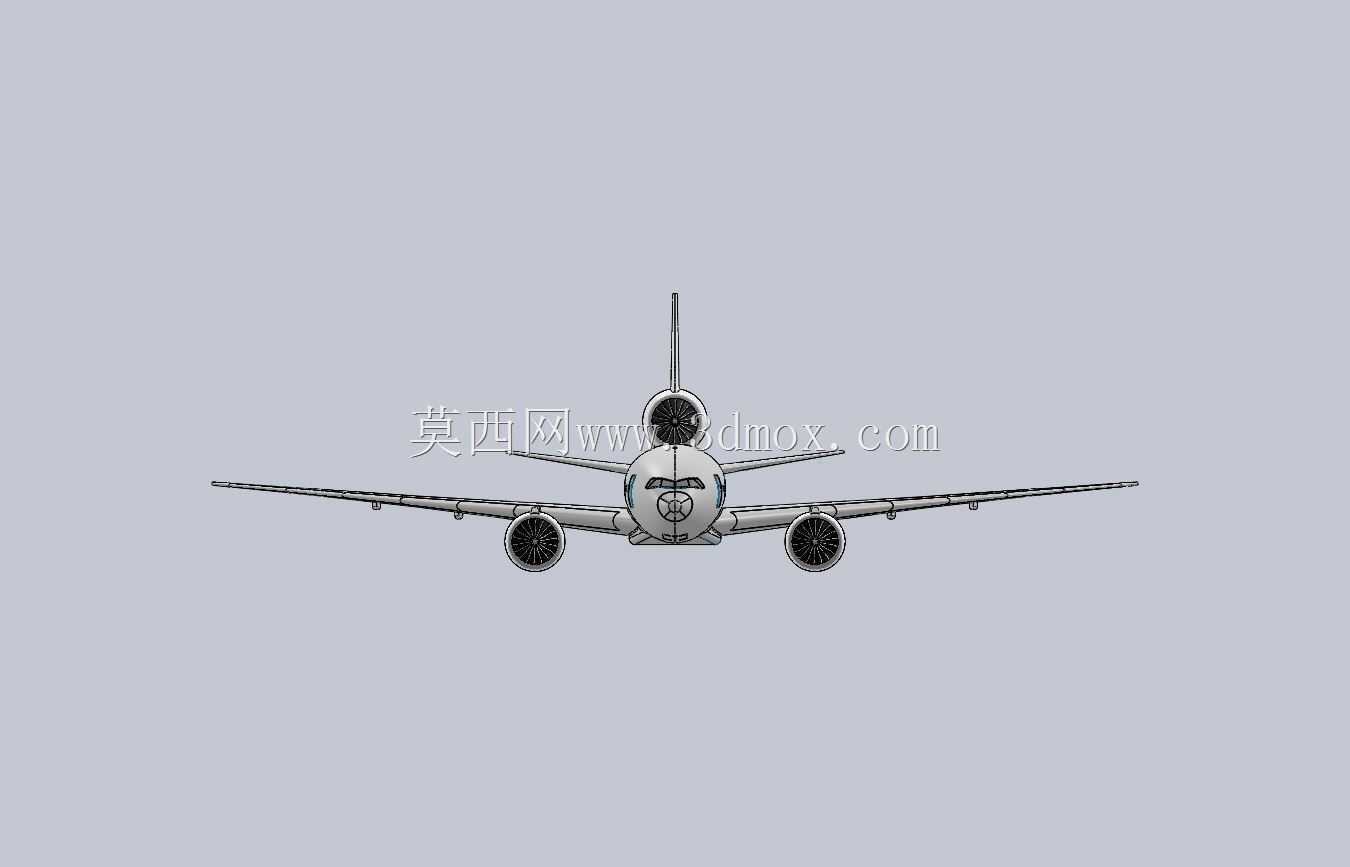

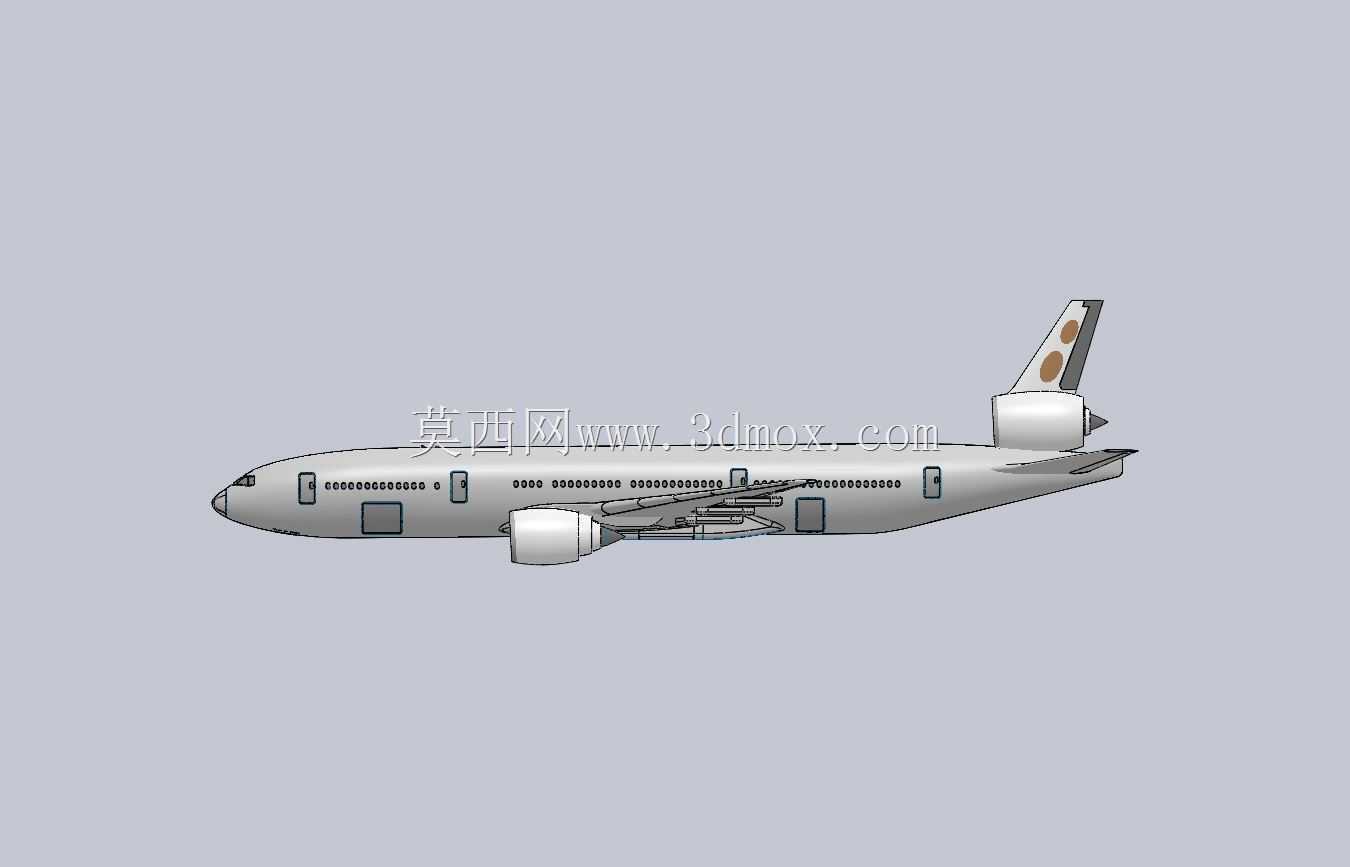

　　该三维模型呈现的是一款三发布局的宽体民用客机整机外观，建模重点集中在机身曲面、机翼气动外形、尾翼构型以及发动机短舱安装关系上，适合航空结构方案展示、教学演示、外形评审与装配关系校核使用。整机采用下单翼布局，机翼从机身下部两侧向外伸展，翼面带有明显后掠特征，翼尖设置上翘结构，用于降低翼尖涡流诱导阻力。机身主体为细长旋成体，前部布置驾驶舱风挡与机头雷达罩轮廓，侧面沿纵向开设连续客舱舷窗，并在机身下部预留舱门与服务舱口位置；机身截面在中段保持较大宽度，以容纳客舱座椅、地板梁、货舱及系统管路，向机头和机尾方向逐步收束，形成符合高速飞行减阻需求的流线外形。

　　动力系统采用三引擎配置，其中两台涡扇发动机以短舱形式吊挂于两侧机翼下方，通过吊架与机翼承力结构连接；第三台发动机安装于机身尾部上方，进气道与尾喷口沿垂尾根部区域整合。这种布局在建模时需要重点处理短舱与机翼、尾段之间的空间干涉：翼吊发动机短舱需与机翼下表面保持足够离地间隙，同时吊架轴线应顺应发动机推力方向；尾置发动机则要兼顾垂尾结构通道、尾部维护开口以及高温喷流与尾翼表面的安全距离。短舱外形包含进气唇口、风扇舱段、反推装置外罩和尾喷口收敛段，能够直观表达发动机挂装位置与周边部件的边界关系。

　　尾翼部分由垂直尾翼和水平尾翼组成，垂尾位于机身后段上方，后缘设置方向舵轮廓；平尾安装于机身尾部两侧，后缘保留升降舵分块。尾翼面与机身过渡区域采用平滑曲面，避免在外形方案中出现折线突变。机翼下方除发动机吊挂点外，还表现了襟翼、缝翼、副翼等活动翼面的分区线，可用于后续讲解增升装置在起飞、着陆阶段的功能。起落架虽在外观模型中以简化形式表达，但位置关系符合民用客机常规配置：前起落架位于机头下方，主起落架布置在机翼根部至机身下部的承力区域，收起后需容纳于机身腹部或翼身整流罩内。

　　从设计思路看，模型优先保证整机比例和外部轮廓协调，机身长度、翼展、发动机直径、垂尾高度之间保持视觉一致；曲面构建以对称基准为中心，先完成半侧机身和机翼，再通过镜像形成整机，有利于控制左右一致性。机翼与机身交接处设置翼身整流过渡，能够降低干扰阻力，也使吊挂、襟翼滑轨和主起落架舱门等区域有合理的包覆空间。机头风挡、客舱舷窗、舱门轮廓和尾部APU区域以表面分线方式体现，既保留外观识别度，也为后续细化内部骨架、系统布置和维修开口提供参考。

　　在实际工程应用中，此类整机外观模型可用于航空科普展示、总体布置讨论、地面保障设备干涉检查以及机场场景规划。进行登机桥、牵引车、行李装卸设备或维修平台设计时，可依据机身舱门高度、机翼下表面高度、发动机短舱位置和尾翼安全距离建立外部边界；进行涂装方案、广告标识或照明布置时，连续曲面也能提供可靠的贴附基准。若后续进入结构深化阶段，可在现有外形基础上补充翼梁、翼肋、机身框、长桁、地板梁和起落架接头等承力构件，并根据材料分区、维护口盖和系统通道进一步校核安装空间。
