迷你四旋翼航拍飞行器结构造型

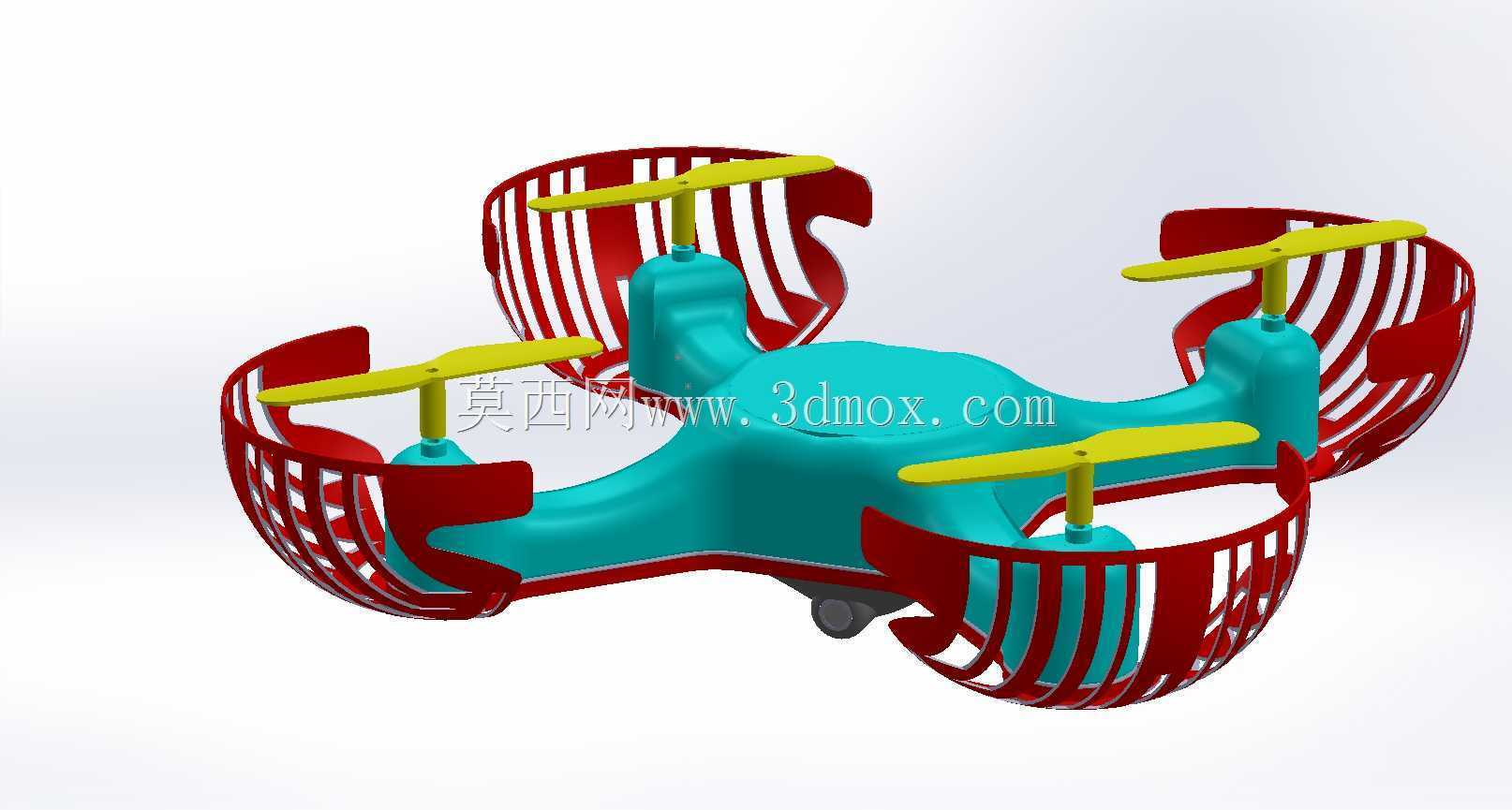

　　这套小型四旋翼飞行器结构以消费级近场飞行、教学演示和室内外低空拍摄为主要应用场景，整体采用十字对称布局，四个旋翼臂从中央机身向外等角度延伸，能够在有限空间内完成稳定悬停、低速转向和短距离巡航。机身主体承担飞控板、电池、电机接线和摄像模块的安装承载，臂端布置动力单元，外围红色护圈则用于降低桨叶碰撞墙面、桌面或人员时的损伤风险，尤其适合新手训练、课堂展示以及狭窄环境中的调试飞行。

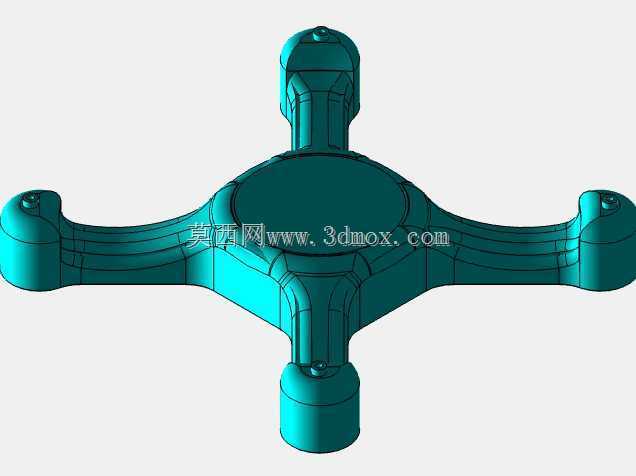

　　从结构设计思路看，中央机身采用近似圆盘的流线型壳体，表面预留分模线和装配分界，便于上下壳扣合或螺钉固定。壳体内部需要兼顾电池仓、控制板、接收模块和走线空间，因此外形虽紧凑，却在中部保留了较完整的容纳区域。四个机臂沿径向伸展，臂身截面随载荷传递方向逐渐过渡，靠近电机座处形成局部加强，以承受螺旋桨旋转产生的拉力、振动和突发着陆冲击。臂与中心壳体之间采用连续曲面衔接，可减少应力集中，同时让整机外观更完整。

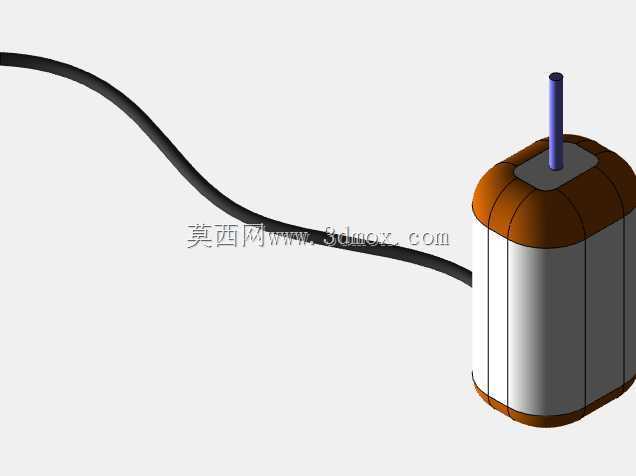

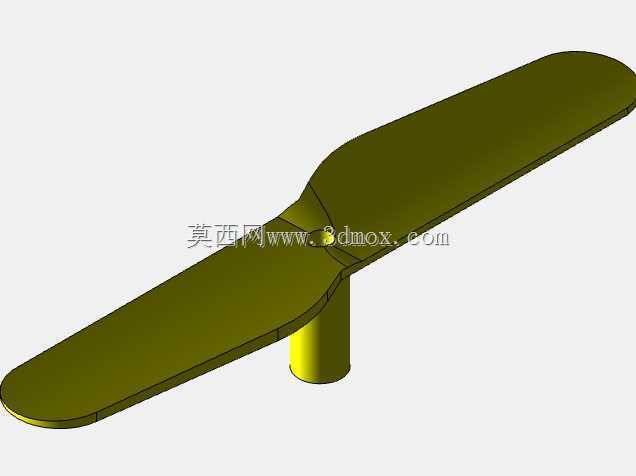

　　旋翼部分由电机座、短轴和双叶螺旋桨组成。桨叶采用细长翼型，旋转平面与机臂末端保持足够间距，避免桨尖与臂体干涉。四个桨叶在装配时需要区分正反转方向，相邻旋翼反向旋转以抵消扭矩，这也是四旋翼姿态控制的基础。电机座位置高于机臂上表面，使桨盘下方保留进气和排气通道，有利于提升升力效率；桨轴中心到机身中心的距离决定了力矩臂长度，直接影响姿态响应速度与结构受力。

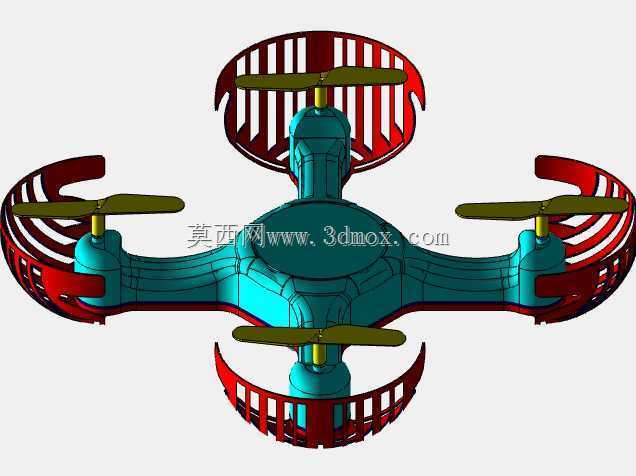

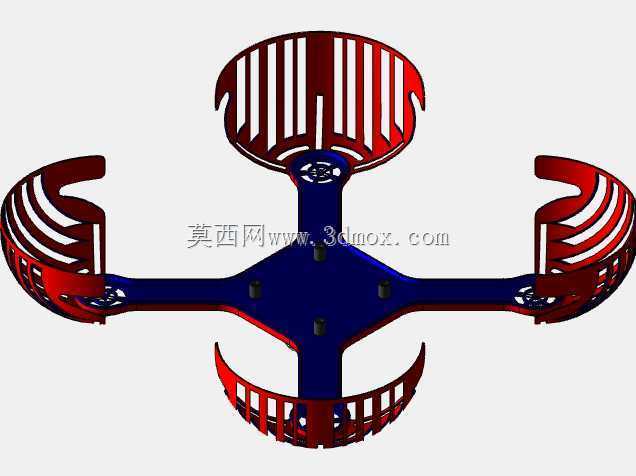

　　外围保护圈是该造型中非常突出的功能部件。每个旋翼外侧设置半包围环形护架，护圈通过多根辐条与电机座或机臂连接，形成笼式防护。护圈顶部和侧部能够在轻微碰撞时先接触障碍物，避免桨叶直接击打；下方保留开口，可减少对下洗气流的阻挡。红色护架与青色机身形成明显色彩区分，在三维展示中也便于识别防护边界。设计时需要注意护圈直径略大于桨叶旋转直径，护圈与桨尖之间保留均匀间隙，防止高速旋转下发生擦碰。

　　外形尺寸方面，该模型属于微型或迷你级四旋翼，整机包络由四个护圈外缘决定，俯视方向呈近似圆形安全边界。机身中心厚度最大，向臂端逐步收窄；底部应预留电池和摄像头安装面，着陆支撑可集成在电机座下方或护圈下部。安装边界上，电机与桨叶的同轴度、护圈与桨盘的同心度、机臂上下壳的贴合面都需要在建模时明确。若用于后续工程细化，还应在电机座处加入螺钉孔、限位柱和走线槽，在中心壳体内增加电池固定筋位、板卡安装柱和开关开孔。

　　在实际用途上，这类结构既可作为小型航拍飞行器的外观方案，也可用于无人机装配教学、飞行动画演示、3D打印样件验证和消费电子产品概念设计。建模过程中，对称布局适合采用中心骨架加单臂阵列的方式完成，先确定一个旋翼单元的电机、桨叶、护圈和机臂关系，再绕中心复制，能够保证四组动力部件位置一致。曲面壳体则需要关注壁厚均匀、拔模方向和上下壳分模，避免外观造型虽然完整，却无法转化为可加工或可打印的零件。

　　整机受力路径比较清晰：螺旋桨升力通过电机座传至机臂，再汇入中央机身；着陆或碰撞时，护圈和臂端先承受冲击，中心壳体通过对称结构分散载荷。对于结构设计人员而言，评审这类模型时不能只看外观，还要检查桨叶旋转空间、护圈强度、电池拆装方向、重心位置以及摄像模块视角是否被机臂遮挡。若前部搭载镜头，机身前端应留出无遮挡视场；若电池置于中部下方，则重心应尽量落在四旋翼几何中心附近，以降低姿态控制补偿压力。

　　该三维造型完整表达了迷你四旋翼飞行器的机身、机臂、电机、螺旋桨和防撞护圈等关键要素，几何关系明确，色彩分区清楚，适合作为消费级无人机结构方案的数字化原型，也可为后续零件拆分、模具设计、打印验证和飞行性能校核提供直观基础。
