推回式螺旋桨动力固定翼航模

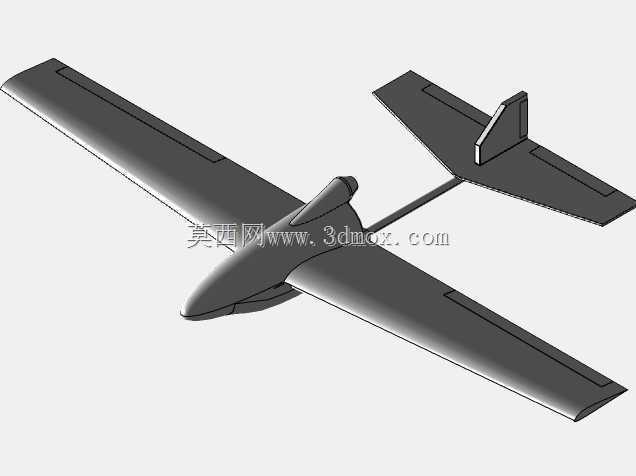

　　该作品呈现的是一架采用推回式动力布置的固定翼飞行器，整体构型面向低速、长航时、轻载飞行场景，适合用于航模验证、小型无人平台方案推演、气动布局教学以及结构装配关系检查。模型中机身、机翼、尾翼、尾撑和动力安装区域均以实体方式表达，能够直观反映各部件之间的空间位置、连接边界和外形过渡，为后续细化结构、布置设备舱或开展样机制作提供了较完整的三维参照。

　　从布局上看，飞行器采用上单翼与后置推力组合。机翼位于机身上方，翼面展长较大，翼型厚度适中，前缘圆润、后缘平直，这种处理有利于在较低速度下维持升力，同时降低起降阶段对迎角变化的敏感度。机翼表面划分有明显的翼段区域，可理解为翼肋、蒙皮或翼盒分段的外形提示，实际制作时可沿这些区域拆分左右机翼、加强梁和蒙皮接缝。机翼与机身之间通过短翼座过渡，连接处形成连续曲面，既减少突兀台阶，也为安装翼梁、固定销或碳纤维管预留了结构思路。

　　机身前段呈流线型纺锤状，机头收窄，下部轮廓饱满，适合容纳电池、接收机、飞控、舵机或任务载荷。机身顶部向后延伸出动力安装座，螺旋桨驱动单元位于机翼后缘之后、尾翼之前，这正是推回式布局的核心特征。与前置拉力布局相比，后置推力可使机头空间更完整地用于设备布置，也能减少螺旋桨气流对前视设备的干扰；对于航模而言，起落或轻触地时桨叶接触地面的概率相对降低，但动力座的强度、电机散热、电池引线走向以及推力线角度需要在详细设计中重点校核。

　　尾翼部分采用常规平尾加单垂尾形式，并通过两根细长尾撑与机翼或机身后部连接。尾撑从机翼后方向后伸展，承担尾翼载荷向主翼面和机身传递的作用。水平尾翼展向较宽，能够提供足够的纵向稳定裕度；垂直尾翼立于平尾中部，外形带后掠特征，用于维持方向稳定并容纳方向舵操纵面。该类尾撑结构重量轻、尾部阻力小，但对杆件刚度和接头抗扭能力要求较高，实际设计时应关注尾撑与机翼后梁、尾翼根部的连接方式，避免飞行中出现颤振或操纵滞后。

　　使用场景方面，这类推回式固定翼可作为低空巡航、航拍验证、航空科普、校园竞赛和气动布局试验的基础平台。低速飞行时，大展弦比机翼能够以较小动力维持滑翔；后置动力布局也便于在机头下方布置摄像头或传感器，使前方视野不受桨叶遮挡。若向无人机方向深化，可在机身内部划分电池舱、航电舱和载荷舱，在机翼内部布置翼梁与舵机拉线通道，在尾撑接头处增加可拆卸结构，便于运输和维护。

　　建模思路上，作品重点突出整机外形与部件装配关系：机翼保持左右对称，翼尖略带收窄；机身曲面从机头向尾部平滑收缩；动力座与背部蒙皮融合；尾撑直线延伸，保证尾翼与机翼之间具有明确的相对位置。进行工程细化时，可先以该外形为基准建立气动参考面，再按真实制造方式拆分为机身壳体、机翼蒙皮、翼梁、尾翼板、尾撑杆、电机座、舵面和铰链等子装配。安装边界上，需要保证螺旋桨旋转盘面与尾撑、平尾之间留有安全间隙，桨叶半径不得在振动或变形状态下干涉尾撑；机翼根部与机身结合区应布置承力件，能够承受升力弯矩；尾翼舵面转动范围内不得与平尾、垂尾根部发生碰撞。

　　结构强度方面，机身背部动力座是推回式布局的关键区域，电机推力、扭矩和振动均通过该区域传入机身，若采用轻木、泡沫或复合材料制作，应在电机座周围增加局部加强片或埋入木质、金属承力板。机翼主承力方向沿展向，翼梁宜布置在最大厚度附近，并与机身或翼座形成可靠连接。尾撑虽然外观纤细，但在俯仰和偏航操纵中会承受反复载荷，接头处应避免单纯依赖表面粘接，可采用套管、夹片或螺栓压紧方式提高可靠性。

　　整机外形还体现出较强的工艺可实现性。平直机翼和规则尾翼适合采用泡沫切割、轻木框架蒙皮或复合材料成型；机身流线段可通过上下壳体合模制作；尾撑可选用标准圆管或碳杆，降低加工难度。对于三维设计人员而言，该模型的价值不在于复杂内部机构，而在于完整表达了推回式固定翼的布局逻辑：宽大机翼提供低速升力，纺锤机身容纳设备，后置动力释放机头空间，细长尾撑将稳定尾面布置在远离重心的位置，从而以较轻的结构重量获得足够的操纵力臂。
