母猪产床定位栏用喂料模具低轮廓托槽

　　这套低轮廓托槽结构主要面向规模化猪场定位栏、产床限位区的饲喂配套场景，用于承接母猪采食过程中洒落的饲料、饮水滴漏，避免饲料直接掉落栏底积污，也可作为喂料模具的成型底托，和限位栏钢架、漏缝地板配合安装。现场使用时，母猪在限位栏内头部探出采食，传统高位料槽边缘突出，母猪起卧时颈部、肩部容易磕碰，长期摩擦会造成皮肤损伤，低轮廓设计把槽体整体高度压低，槽口上沿和母猪趴卧时的胸部支撑面高差控制在较小范围，母猪抬头采食、低头趴卧的动作路径里不会碰到槽体硬边，同时槽体下沉的容纳腔依然保留足够容积，单次补料可以承载一头母猪一餐的全价料量，不会因为压低高度就出现饲料外溢。

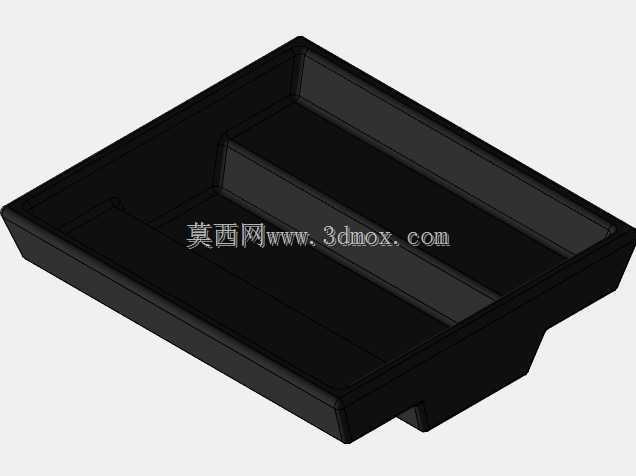

　　从结构设计思路来看，整体采用浅盘式下沉型腔，四周带连续翻边，翻边一方面提升薄型壳体的抗弯刚度，避免母猪拱碰时槽体出现翘曲变形，另一方面翻边可以直接搭在定位栏前端的限位钢架横梁上，不需要额外做复杂的焊接固定，安装时把槽体从栏位前侧推入，翻边卡在横梁预留的安装位，两侧用快拆卡扣或者螺栓压紧即可，后期清圈冲洗时可以直接抬出槽体，清理死角的积料、粪污，比焊接固定式料槽的维护效率高很多。槽体底部做了阶梯式下沉造型，中间区域深度略大于四周，采食时母猪把饲料拱到槽边后，饲料会顺着底部斜面回流到中间采食区，减少饲料在边角堆积发霉；底部外侧的凸起加强筋沿着槽体长度方向布置，当槽体盛满饲料、加上母猪拱动的冲击载荷时，加强筋把底面的均布载荷传递到两侧翻边的支撑位，避免薄壳底面长期受载出现下凹积水，冲洗后残留的水也会顺着底面坡度流向最低处，配套栏位的地漏可以直接排走污水，不会在槽底存水变质。

　　外形尺寸方面，槽体整体长度适配标准母猪定位栏的前端栏宽，和国内主流的600毫米栏宽限位架匹配，槽体宽度方向从栏前侧钢架向后延伸，刚好覆盖母猪头部活动的采食区间，不会过度伸入栏内占用母猪趴卧空间；低轮廓的总高度控制在较低范围，槽口上沿高出漏缝地板安装面的距离符合母猪采食的舒适高度，母猪不需要大幅低头或者抬头就能够到槽内饲料，长期使用可以减少母猪颈部关节的劳损。安装边界上，槽体两侧翻边的搭接宽度预留了常规钢架方管的安装余量，不管是40毫米方管还是50毫米方管焊接的栏架，翻边都能稳定搭接，槽体后侧和栏门的间隙控制在母猪伸头采食刚好通过、但头部无法整个钻入槽体的尺寸，避免母猪踩进槽内污染饲料。

　　实际畜牧场应用里，这种托槽既可以作为一体注塑成型的成品食槽直接使用，也可以作为热压、注塑模具的成型模腔参考，模具分型面沿着槽口翻边的顶面设置，脱模时槽体内部的下沉型腔顺着开模方向直接脱出，侧面没有倒扣结构，不需要复杂的侧向抽芯，模具加工难度低，成型周期短，适合批量量产猪场配套耗材。槽体的转角位置全部做了大圆弧过渡，没有直角死角，高压水枪冲洗时水流可以顺着圆弧面冲掉附着的残料，不会在直角缝里积存变质饲料引发母猪消化道疾病；槽体外壁的斜度同时兼顾脱模斜度和安装导向，往栏架上放置时，槽体外侧斜面可以自动对准钢架之间的安装间隙，不需要人工反复对位，猪场工人单人就能完成整栋栏舍的槽体拆装更换。结构受力上，翻边位置做了局部加厚，承受母猪拱动的侧向冲击力时，应力集中在加厚的翻边搭接区，不会在槽体侧壁出现开裂，长期在高湿度、带消毒水腐蚀的猪舍环境里，结构的抗变形、抗腐蚀能力都能满足规模化猪场连续使用的需求。
