斯图尔特并联致动自适应对接机构

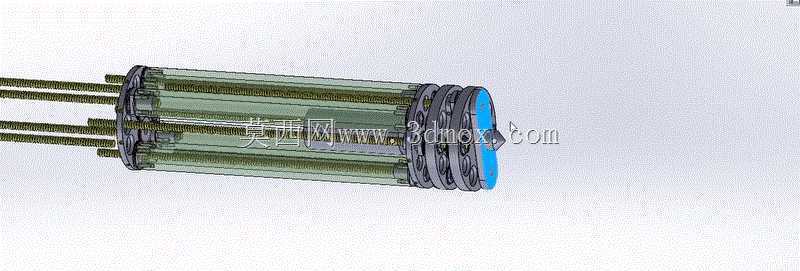

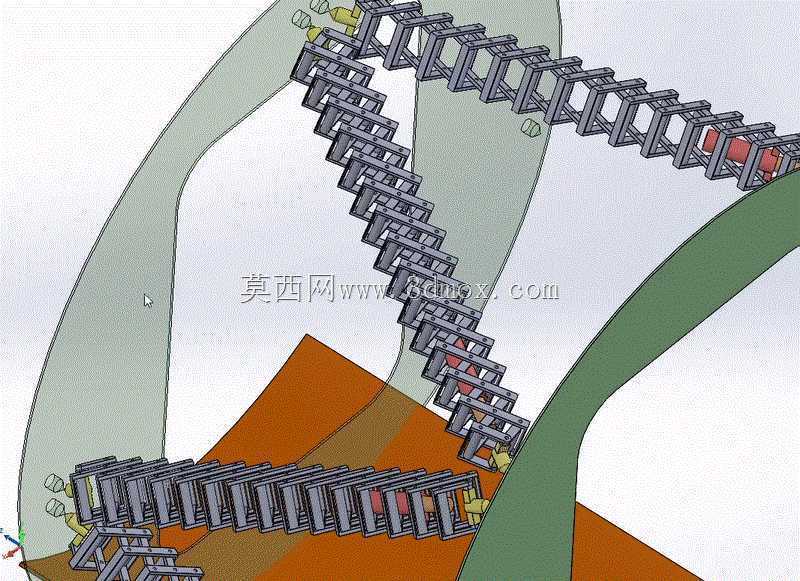

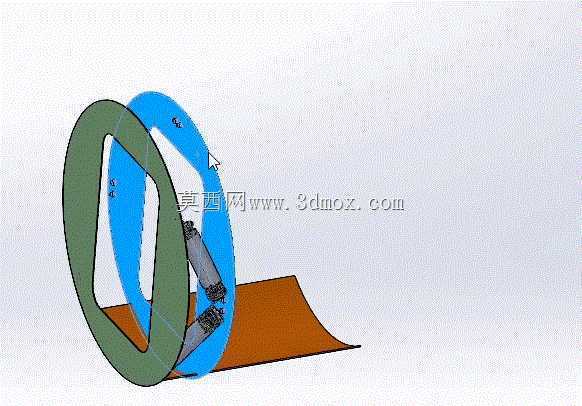

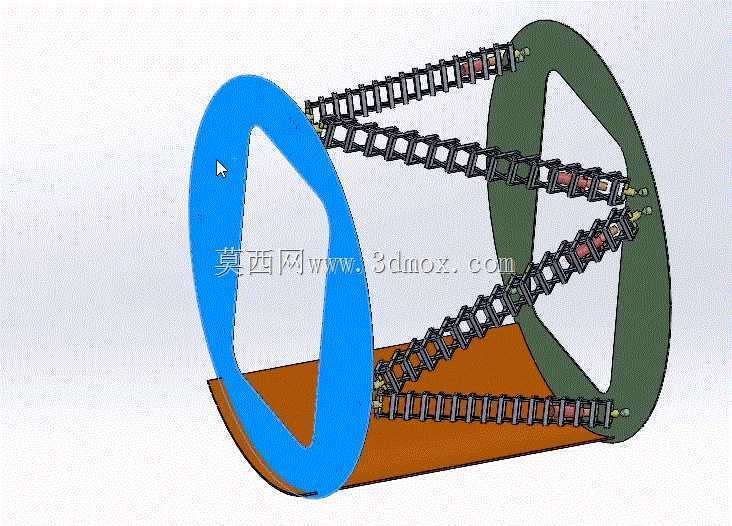

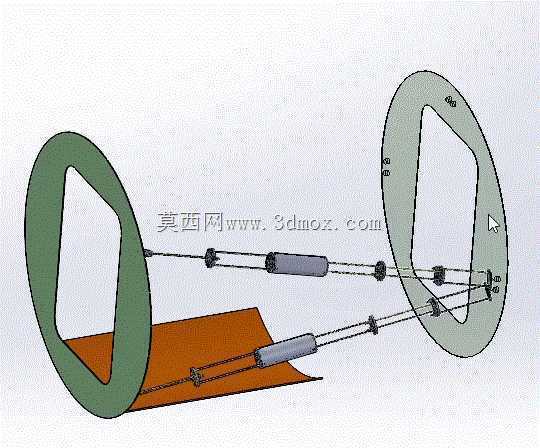

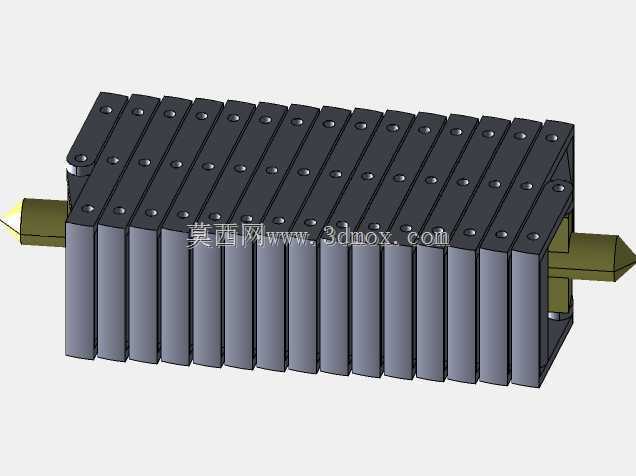

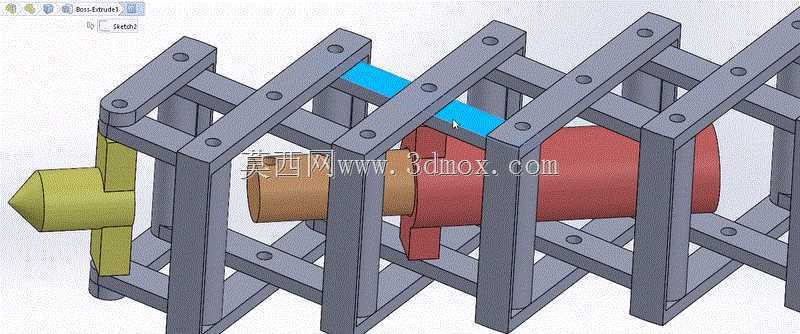

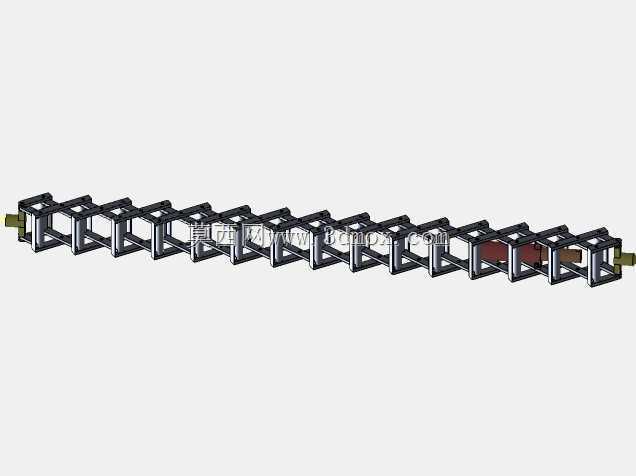

　　这套并联致动机构的建模工作，最初是围绕空间对接场景里的自适应补偿需求展开的。做结构方案时没有沿用常规六自由度平台的厚重底座思路，而是把两组环形安装框架作为两端的对接基准，框架之间布置多组线性致动连杆，通过不同连杆的伸缩量组合，让两端环体在空间中形成可控的相对位姿。现场调试这类机构时最先要处理的是安装边界：两端环形框架需要分别固定在待对接的两个模块端面上，环体的内孔轮廓要完全避让模块自身的通行、管路或电气连接通道，不能让支撑环遮挡对接面的有效作业区域；环体外侧预留的连杆铰接座位置，要和相邻舱体的壁板、保温层、走线槽保持足够间隙，避免连杆在全行程摆动时和周边固定件发生运动干涉。

　　从功能特性来看，该变体结构重点优化了自适应模块的振幅响应特性。常规刚性对接结构在两模块存在初始位姿偏差、或是对接过程中引入小幅振动时，冲击力会直接传递到对接端面的锁止机构上，长期循环加载容易造成连接面磨损、定位销变形。这套多连杆并联布局可以通过致动器的协同动作，在对接趋近阶段实时调整动环的俯仰、偏航、横滚以及三轴平移偏差，把两对接面的平行度误差、中心错位量逐步收敛到锁止机构允许的公差范围内；同时连杆自身的布局形成了柔性的力学传递路径，能够耗散对接瞬间的冲击能量，抑制对接完成后模块之间的共振振幅，这一特性在航天器在轨对接、大型重载模块快速对位、振动环境下的精密装配场景里都有明确的工程价值。

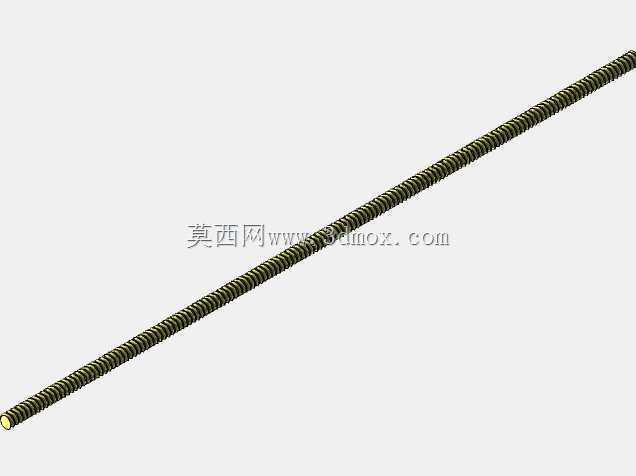

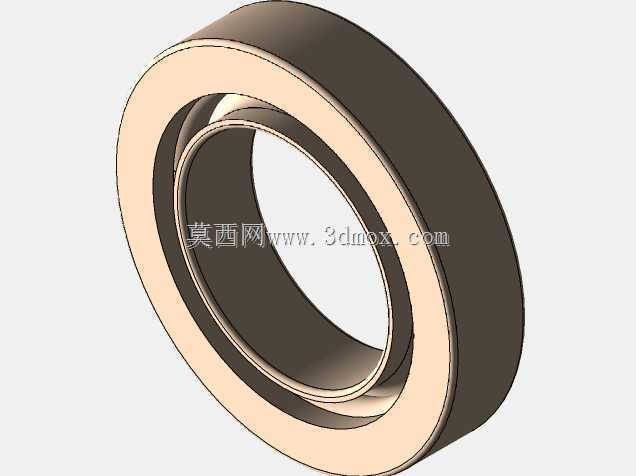

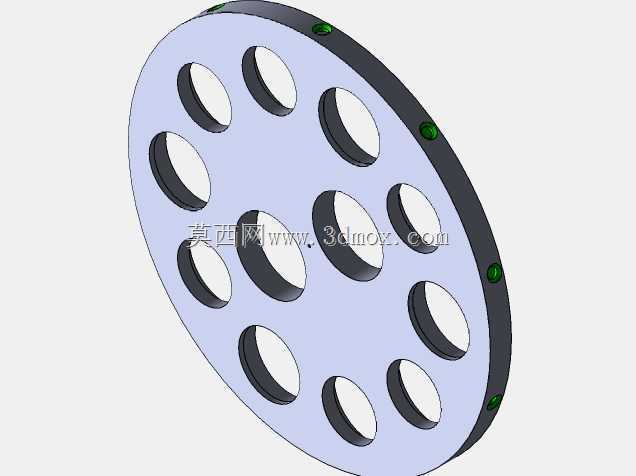

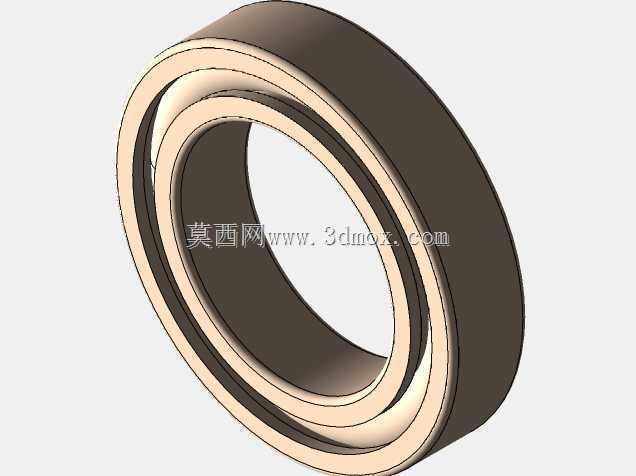

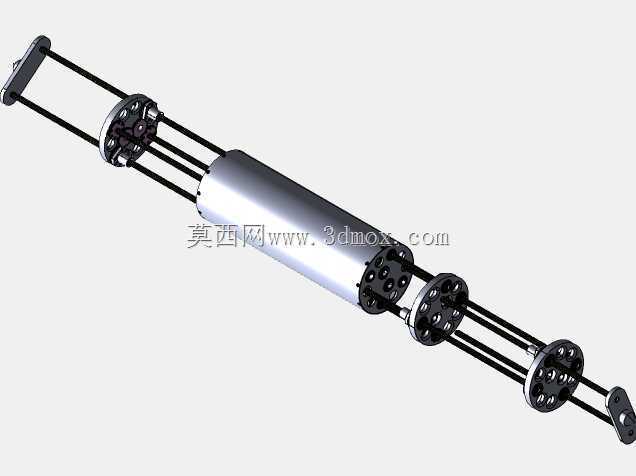

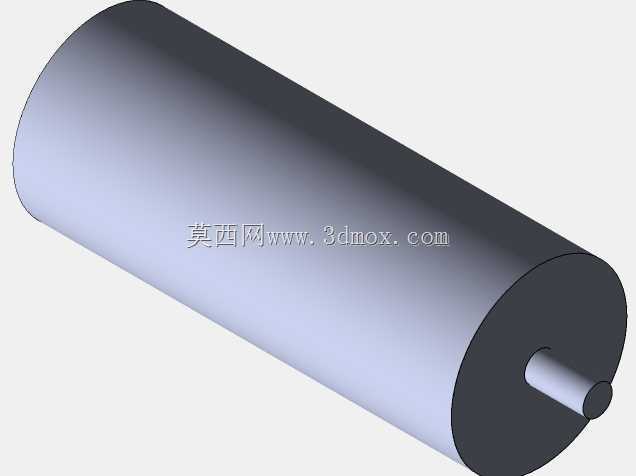

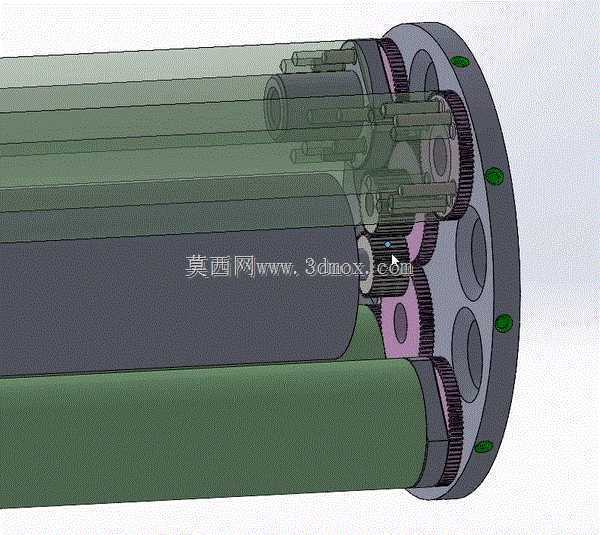

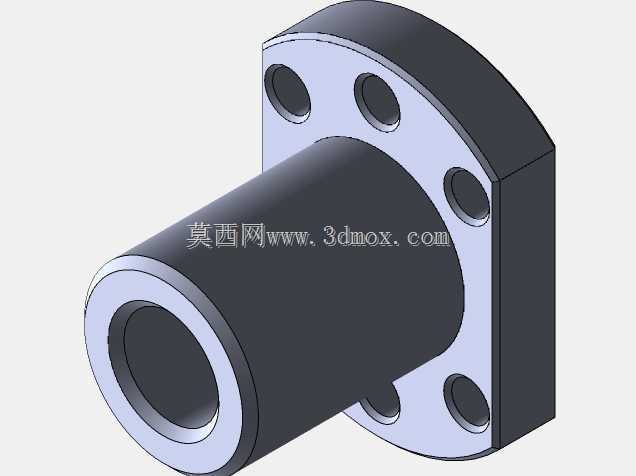

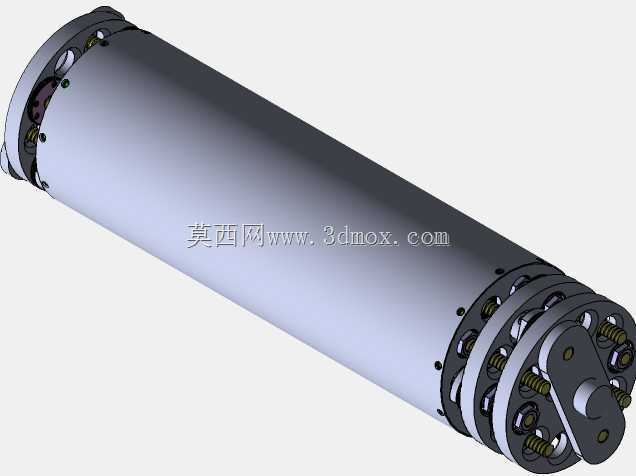

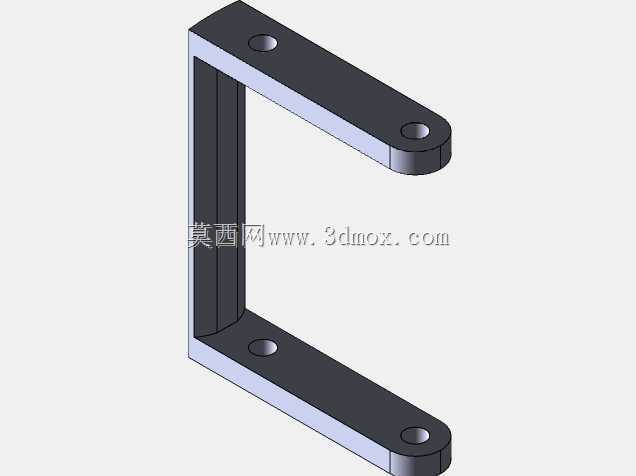

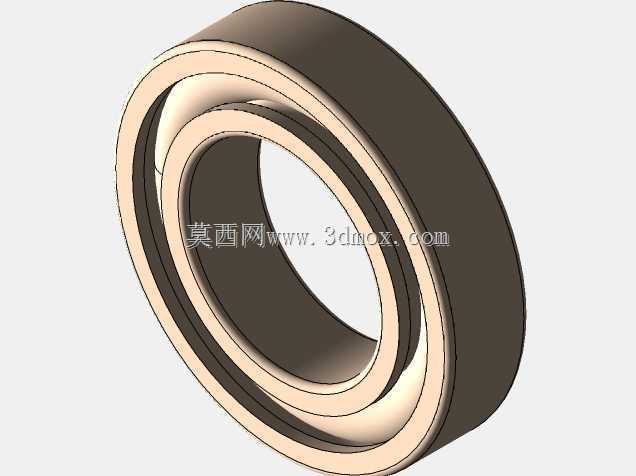

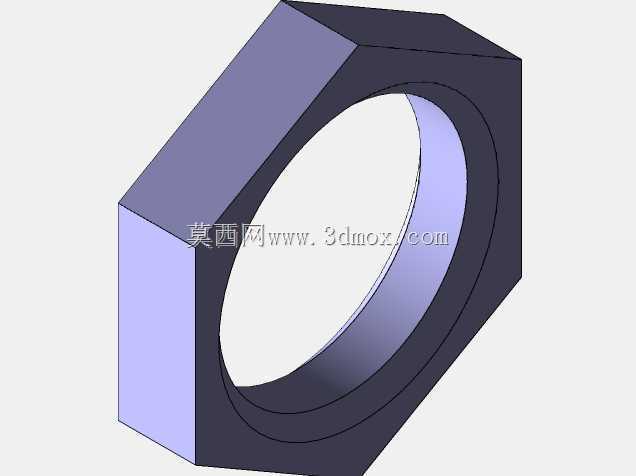

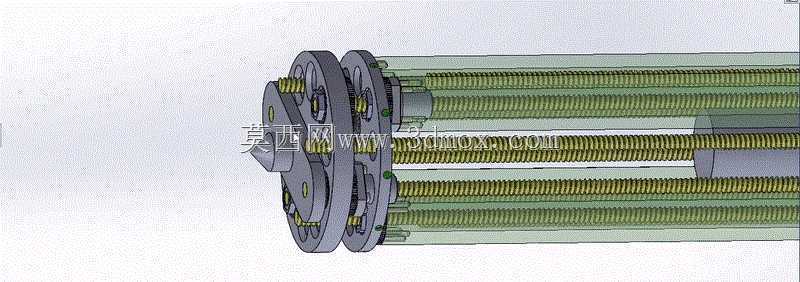

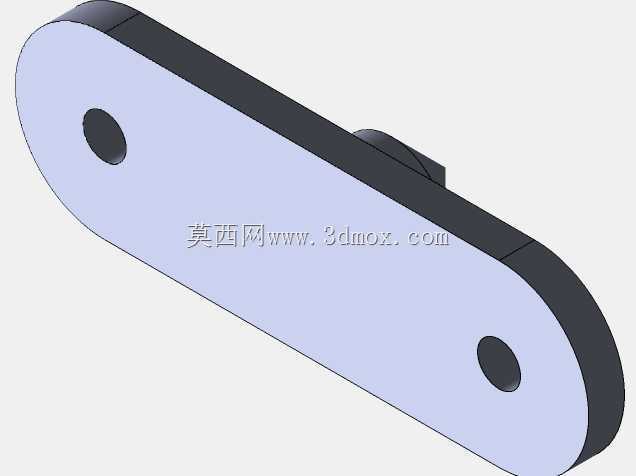

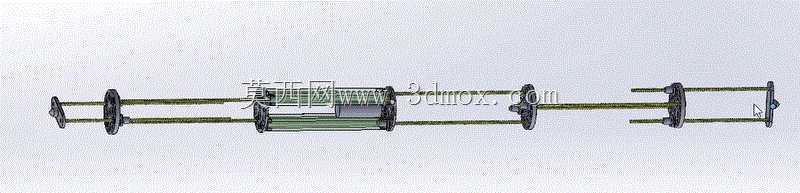

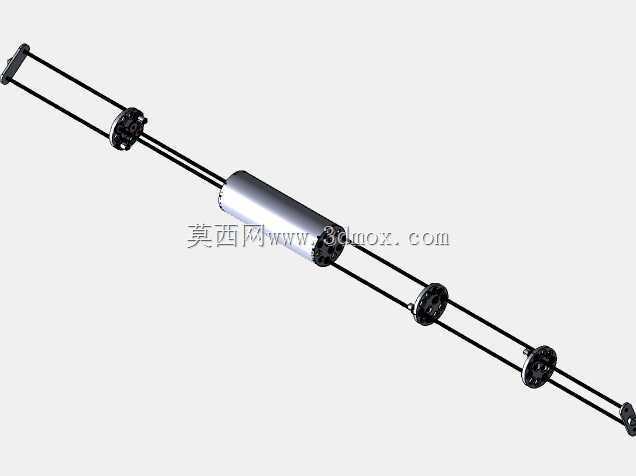

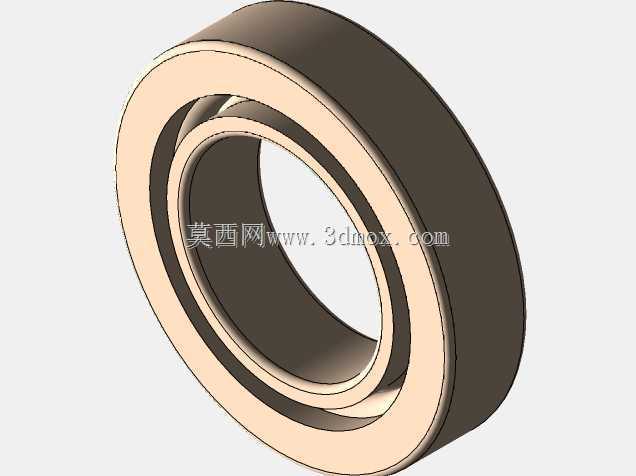

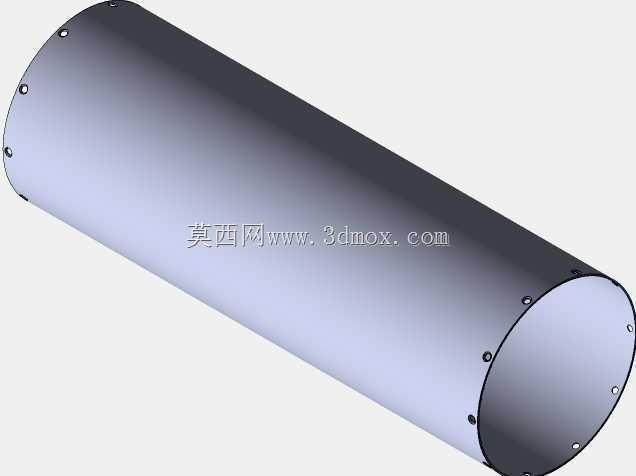

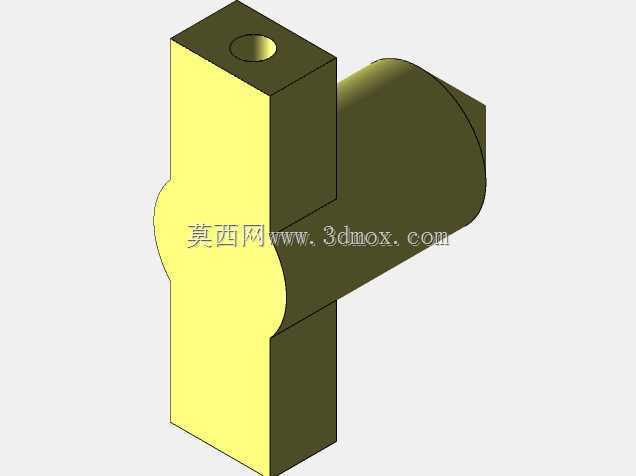

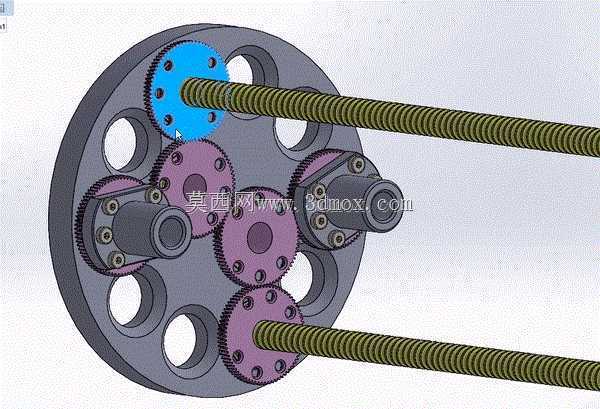

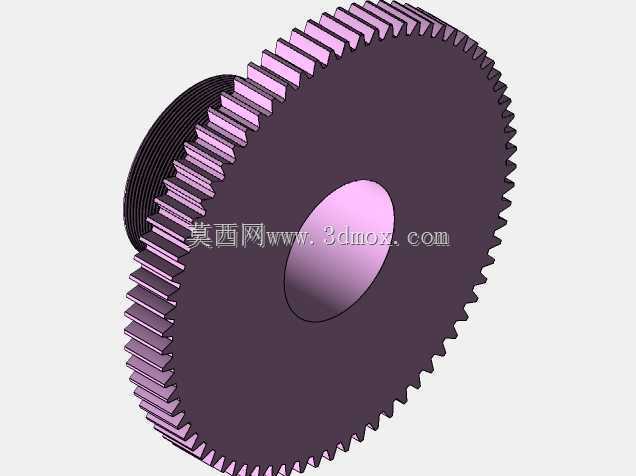

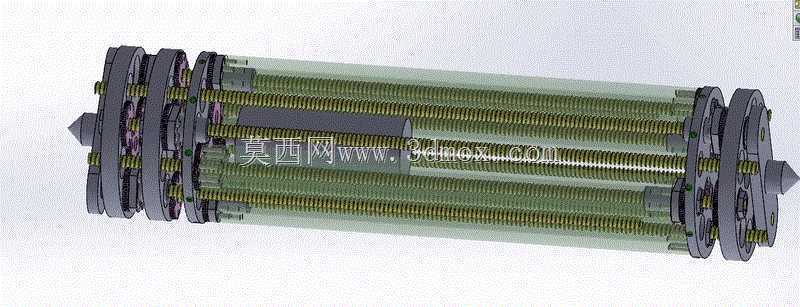

　　建模过程中对连杆组件的处理完全按照实际装配逻辑拆分：每一路致动单元都包含筒状的致动器主体、两端的球铰或虎克铰连接头、以及沿杆身布置的锁紧定位螺母。铰接点的位置选择经过反复校核，一方面要保证六条（或多路）连杆的工作空间覆盖任务要求的全部位姿调整范围，避免某几根杆在极限位姿下走到行程死点；另一方面要让各根连杆的受力分布尽量均匀，避免出现某一根杆承受远超其他杆的拉压载荷，导致致动器选型冗余量过大。两端环形框架的截面采用带厚度的实体造型，环体上预先加工出对应连杆铰接座的安装孔位，孔位的位置度公差在三维装配里直接做了匹配约束，后续出工程图时可以直接导出铰接座的安装坐标，省去现场二次放样的步骤。

　　实际选型适配时，需要先根据待对接模块的质量、对接允许的最大冲击力、要求的位姿调整行程，反推每根致动杆的最大推拉力、伸缩行程以及铰接关节的允许转角范围。如果应用在空间对接场景，还要额外控制整套机构的整体质量，环体可以选用高强度铝合金或复合材料铺层成型，连杆筒壁做薄壁轻量化处理，铰接关节采用固体润滑的免维护结构；如果应用在地面工业模块的自动对接场景，则可以适当放宽重量限制，选用成本更低的钢制焊接环架，致动器采用伺服电缸方案，配合外置的位移传感器形成全闭环位姿控制。安装阶段要先把两端环体分别校准到各自模块的基准端面上，保证环体中心和模块对接中心同轴，再逐根连接连杆组件，初始安装时把所有致动杆调到中位行程，给后续的正负方向调整留出均等的余量；整机调试时先做单杆的伸缩动作测试，确认每根杆的运动方向和控制指令一致，再运行整体的位姿解算程序，遍历典型的偏差调整工况，检查所有运动件在全行程内的间隙是否合理，有没有出现杆件互相碰撞、铰接座受力别劲的问题。这套结构跳出了传统斯图尔特平台必须配备固定基座的使用限制，把并联机构直接作为两个对接模块之间的智能连接环节，在需要软对接、主动位姿补偿的装配场景里，能大幅降低对接机构的设计复杂度和现场对接的操作难度。
