十字轴式万向铰接传动接头结构

项目分类:通用机械零部件 发布时间:2024-08-22 ID:766613
  • 十字轴式万向铰接传动接头结构

  该万向铰接接头属于机械传动系统中用于补偿两轴间角度偏差、实现变方向扭矩传递的核心连接部件,常见于需要在轴线存在相对摆角的工况下完成动力传输的场景,比如小型设备的转向操纵连杆、多自由度工装夹具的动力输出端、输送线偏置布置的传动轴系、轻工机械中存在安装错位的联动机构,也可作为教学演示机构用于展示十字轴万向节的运动原理。

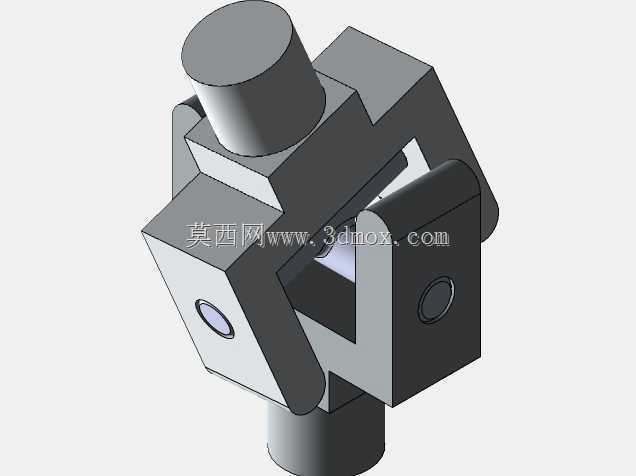

  从结构组成来看,整套接头分为上下两个叉形连接座与中间十字铰接轴三部分:上部连接座顶端设置圆柱形插接轴段,可直接插入配套驱动端的轴孔内,通过销孔穿入定位销完成周向与轴向固定;下部连接座底端同样设置对接轴段,用于和从动端构件连接。两个叉形座的叉耳部分对称开设同轴销孔,十字轴的四个轴颈分别嵌入上下叉耳的孔位中,轴颈与孔位之间预留转动间隙,保证两个叉座可以分别绕十字轴的两组正交轴线自由摆动。

  设计过程中首先要确定的是铰接摆角范围,常规小型万向接头的单节允许工作摆角通常控制在35°以内,当摆角过大时,十字轴轴颈的接触应力会急剧上升,同时传动的瞬时转速波动会明显增大。建模时需要先绘制十字轴的基准骨架,以十字轴中心为原点建立正交的两条回转轴线,再分别围绕两条轴线构建上下叉座的实体:叉耳的厚度需要根据传递扭矩的大小核算,避免在冲击载荷下叉耳出现弯曲变形;销孔与十字轴轴颈的配合间隙一般取H7/f6级别,间隙过小会导致铰接转动卡滞,间隙过大则会在正反转切换时产生明显冲击异响。

  外形尺寸方面,上部插接轴的直径与插入深度需要和对接端的安装孔匹配,叉座整体的外轮廓宽度要小于周边设备的预留安装空间,避免接头在大角度摆动时和周边机架、管线发生运动干涉。安装边界校核时不能只核对静态装配位置,需要在三维软件中拖动两个连接座摆到极限工作角度,测量整个接头在各个摆动姿态下的最大外廓尺寸,确认和相邻构件的安全间隙不小于3mm。十字轴的四个轴颈端面不允许和叉座的槽底发生接触,要留出足够的转动避让空间。

  实际使用中,这类单万向节在两轴存在夹角时,从动轴的转速会产生周期性波动,夹角越大波动幅度越明显,如果设备对传动平稳性要求较高,通常会成对使用两个万向节,并且保证中间轴的两个叉头处于同一平面,让两组万向节的转速波动相互抵消。该接头的叉座侧面预留的圆形凹位可以加装注油杯,定期向十字轴的铰接位置补充润滑脂,降低轴颈的磨损速度,延长部件的使用寿命。建模时所有铰接面的倒角都需要完整做出,既可以去除加工锐边,也能避免装配时棱角刮伤配合面。
