家用小型承压储运气瓶三维结构设计

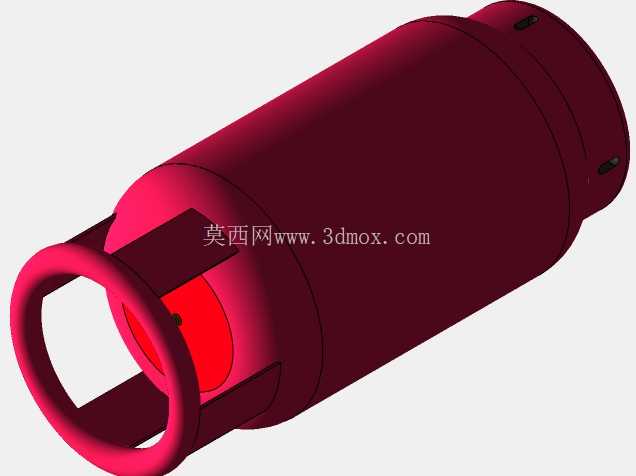

　　这款家用小型气瓶的三维结构设计，首先要匹配民用场景的实际使用边界，日常多用于小型气动工具供气、便携焊接辅助、家用应急气源储备等场景，区别于工业级大容量高压气瓶，整体结构围绕轻量化、易搬运、安全冗余充足的核心需求搭建。从结构布局来看，瓶身采用等径直筒结构，两端做圆弧过渡收边，相比直角封头结构能有效分散内部承压时的应力集中点，避免长期充放气过程中焊缝位置出现疲劳裂纹，筒身壁厚根据常规民用1.6MPa工作压力做等强度设计，在满足爆破压力不低于4.8MPa的安全要求前提下，尽可能缩减壁厚控制整体自重，方便单人徒手搬运转移。

　　瓶体端部的护圈结构采用框架式环形设计，区别于全包式护罩，这种开放式框架既能在气瓶倾倒、磕碰时保护端部阀门结构不受直接冲击，又能减少护圈材料用量，同时预留足够的操作空间，方便用户徒手旋转阀门完成启闭操作，护圈与瓶身采用周向三点焊接固定，固定点分布在护圈支撑筋的根部，焊接位置避开瓶身主承压区，不会对筒体的承压强度造成额外削弱。设计过程中需要重点考虑安装与使用的边界尺寸，瓶身整体外径控制在常规家用储物柜的层板容纳范围内，整体长度适配普通家用车辆的后备箱放置需求，护圈的环形内径匹配通用民用气瓶阀门的安装尺寸，不需要额外定制转接件就能直接替换市面上同规格的常规瓶阀，降低后续配件更换的成本。

　　瓶身表面的防滑结构做了隐性处理，没有额外突出的防滑筋，避免突出结构在搬运过程中勾挂衣物或者磕碰周边物体，而是通过筒身表面的粗糙度控制实现防滑效果，戴普通劳保手套握持时能提供足够的摩擦力，不会出现滑脱风险。从功能特性来看，这款气瓶的重心经过配重优化，直立放置时的稳定倾角不小于30度，也就是说在平整地面上受到30度以内的侧向倾斜力时不会发生翻倒，适配家庭院落、室内工作台等非工业级平整地面的放置场景，不需要额外配置固定支架就能稳定放置。端部的阀门安装座做了加厚处理，相比瓶身主体壁厚增加2毫米，能承受频繁拆装阀门带来的扭矩载荷，避免多次更换瓶阀后出现螺纹滑牙、密封面变形的问题。设计时还考虑了日常维护的便利性，瓶身底部没有额外突出的底座结构，整个筒身外表面光滑无死角，日常清洁时只需要用湿抹布擦拭就能去除表面灰尘，不容易积存油污、积水，能减少户外放置时的锈蚀风险。不同于工业气瓶常采用的长管拖车运输适配结构，这款小型气瓶的护圈上预留的镂空位置刚好可以穿入普通家用的捆绑带，用户在电动车、自行车上携带时，可以直接用绑带穿过护圈镂空位置完成固定，不需要额外配置专用固定夹具。

　　在结构强度校核阶段，针对瓶身最薄弱的焊缝位置做了循环载荷模拟，按照每天充放气一次的使用频率，焊缝位置的疲劳寿命不低于15年，满足民用产品的长期使用需求，同时瓶身的圆弧过渡位置做了壁厚渐变处理，从直筒段到封头段的壁厚平滑过渡，不会出现结构刚度突变，在受到外部撞击时能通过微小的弹性变形吸收冲击能量，避免出现脆性开裂。另外，护圈的支撑筋采用等宽矩形截面，截面尺寸经过优化，在承受100公斤径向冲击力时不会出现永久变形，能有效保护端部阀门在气瓶意外倾倒时不直接接触地面，避免阀门断裂造成气体快速泄漏的安全风险。整个模型的结构拆分完全按照实际生产的焊接装配逻辑搭建，每个零件的建模基准都和实际加工的定位基准重合，结构设计人员可以直接在这个模型基础上调整壁厚、容积参数，适配不同容积规格的同系列产品开发，不需要重新搭建整体框架。
