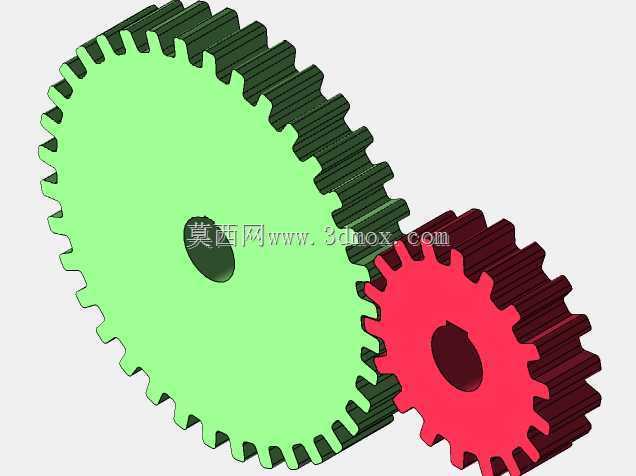

这套齿轮传动结构采用标准外啮合直齿圆柱齿轮配对设计,是机械传动系统中应用最广泛的动力与运动传递单元之一。从实际工程应用场景来看,这类齿轮副大量出现在中小功率的传动链路中,比如轻工设备的进给机构、小型输送线的动力传递单元、自动化设备的分度传动结构、普通机床的辅助进给箱内,都能见到同结构齿轮副的身影,其核心作用是在平行轴之间完成转速匹配与扭矩传递,可根据两齿轮的齿数比实现固定传动比的减速或增速动作,相比带传动、链传动,这类直齿外啮合齿轮的传动精度更高,瞬时传动比稳定,不会出现打滑或者传动滞后的问题,适合对传动同步性有一定要求的工位。
从功能特性来看,两个齿轮采用渐开线齿形设计,齿廓曲线符合标准啮合要求,安装完成后轮齿可实现连续平稳啮合,重合度满足常规传动需求,运转过程中不会出现卡滞、脱啮的问题。直齿结构的加工工艺成熟,滚齿、插齿均可完成齿形加工,后期维护更换成本低,对安装误差的容忍度相比斜齿轮更高,不需要额外调整轴向啮合位置,只要保证两轴的中心距偏差在公差范围内,齿侧间隙符合设计要求,即可稳定运转。结构上大齿轮齿数多于小齿轮,常规应用场景下多作为减速配对使用,即小齿轮连接动力输入端,大齿轮连接执行端,可将原动机的高转速降低至工作机构需要的转速,同时放大输出扭矩,匹配执行端的负载需求。
设计思路上,这套齿轮副的齿宽、齿顶高系数、顶隙系数均采用通用标准值,轮齿根部做了标准圆角过渡,可有效降低齿根应力集中,提升轮齿的弯曲疲劳强度,避免长期交变载荷下出现齿根断裂的问题。齿轮中心设置的通孔为轴安装孔,可与传动轴通过平键连接传递扭矩,孔的尺寸与对应轴径做公差配合,保证传动过程中不会出现键连接松动、齿轮与轴相对转动的问题。齿面设计为平直结构,啮合过程中轮齿接触线沿齿宽方向全长接触,承载能力可满足中小载荷工况的使用需求,不需要额外的轴向限位结构来抵消轴向力,相比斜齿轮传动可简化支撑轴承的选型,仅使用深沟球轴承即可满足支撑需求,降低整体传动结构的成本。
从安装边界来看,两齿轮的中心距是安装过程中最核心的控制参数,中心距偏差过大会导致齿侧间隙过大,传动过程中出现冲击、反向空程量大的问题,中心距过小则会导致轮齿啮合过紧,运转阻力增大,齿面磨损加快,严重时甚至会出现卡齿无法转动的情况。安装时需要保证两根安装轴的平行度符合公差要求,若两轴出现偏斜,会导致轮齿接触偏向齿宽一端,出现偏载问题,局部齿面应力过大,加速齿面磨损甚至出现断齿故障。齿轮的轴向定位可通过轴肩、套筒或者轴用挡圈完成,保证齿轮运转过程中不会出现轴向窜动,避免轮齿啮合宽度不足影响承载能力。日常使用中需要在啮合位置加注润滑脂或者润滑油,降低齿面的摩擦磨损,提升齿轮副的使用寿命,开式传动场景下可定期补充润滑脂,闭式传动箱内则可采用浸油润滑的方式,保证齿面持续有润滑油膜覆盖。
这类齿轮结构在设计建模过程中,优先通过参数化方式完成齿形绘制,先确定模数、齿数、压力角等核心参数,生成单个齿的齿廓曲线后通过阵列完成全齿结构的创建,再完成轮毂、安装孔的结构设计,建模过程中需要保证齿形的准确性,避免出现齿顶干涉、根切等问题,配对装配后需要验证啮合干涉情况,确保轮齿在啮合全过程中不会出现碰撞,转动过程顺滑无卡滞,才能满足实际加工装配的需求。
