CSWA认证考试异形支座零件建模

项目分类:通用机械零部件 发布时间:2024-08-22 ID:766637
  • CSWA认证考试异形支座零件建模
  • CSWA认证考试异形支座零件建模
  • CSWA认证考试异形支座零件建模

  该零件为CSWA技能考核第二部分的典型综合建模题型,整体为一体化铸造型异形支座结构,是三维建模能力考核中覆盖多特征指令的标准练习载体,也可作为小型工装支座、轻型设备支撑件的结构参考。从实际工程应用场景来看,这类带弧形贴合面的支座常见于小型实验台架、教学实训设备、轻型检测工装的支撑工位,弧形底面可与圆柱导轨、圆管机架外壁贴合定位,上部的凸台与孔位用于安装固定小型功能模块,比如传感器支架、气动元件安装座、教学演示用传动组件,零件在装配中同时承担定位支撑与载荷传递的作用,底部弧面抵消径向滑移,上部安装孔锁止轴向自由度,无需额外加工复杂定位面即可在圆柱基材上完成固定。

  零件的功能特性围绕考核与实用双重维度设计:主体一侧为大半径弧形支撑底板,弧面曲率与常规直径的圆管、圆柱导轨外圆匹配,贴合后接触面积充足,受压时应力分布均匀,不会出现线接触导致的局部压痕;主体上部延伸出带同轴通孔的圆柱凸台,孔位贯穿凸台与主体侧壁,可穿入销轴、紧固螺栓实现与外接部件的铰接或锁固;主体顶面分布多个不同直径的沉孔与光孔,分别对应螺栓沉头安置、定位销压装、减重避让的功能,侧壁的加强筋将弧形底板与上部凸台连为整体,筋板厚度均匀,在控制零件整体重量的同时,大幅提升凸台受侧向力时的抗弯折能力,避免安装点位受力后出现根部断裂。

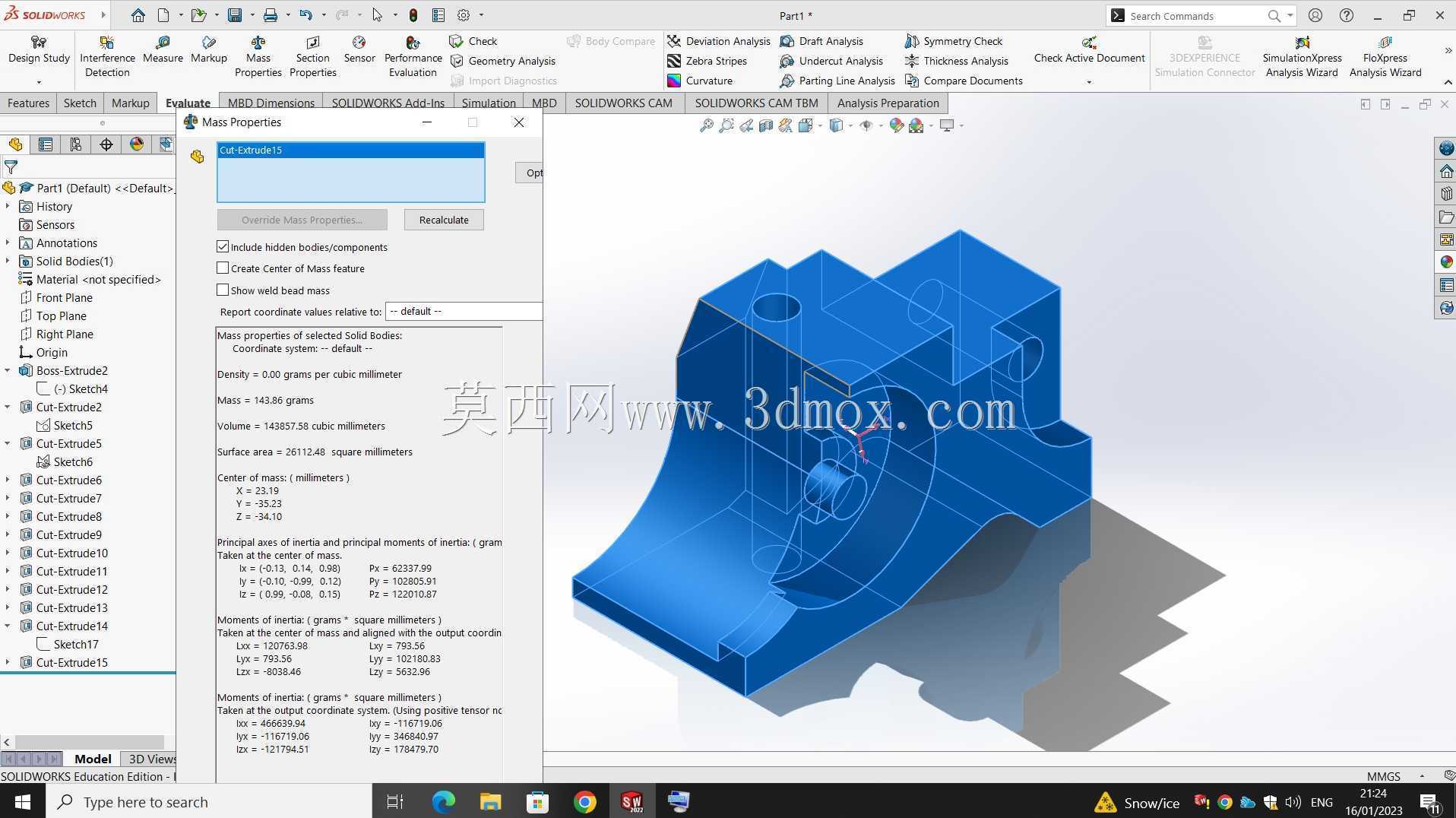

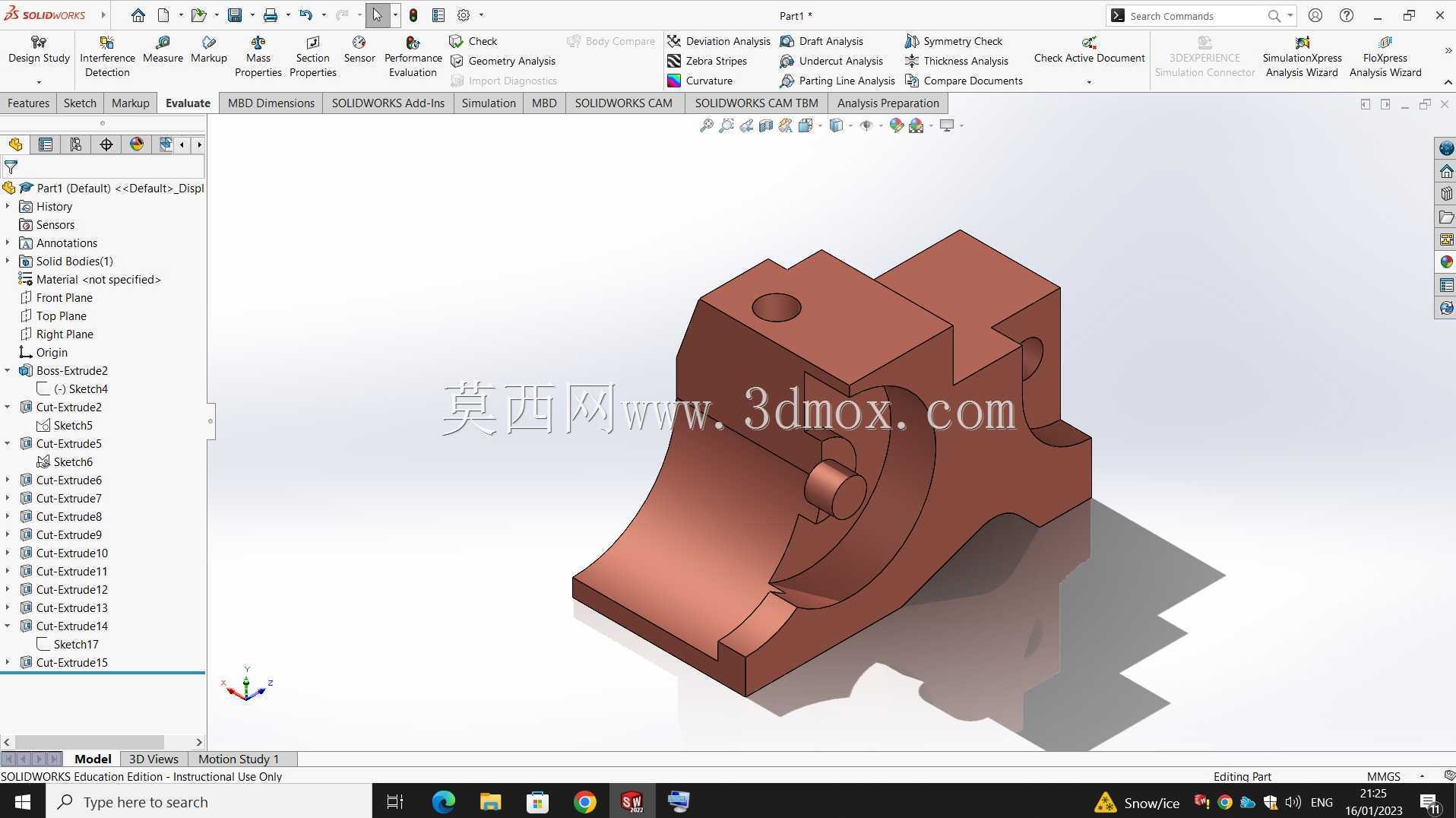

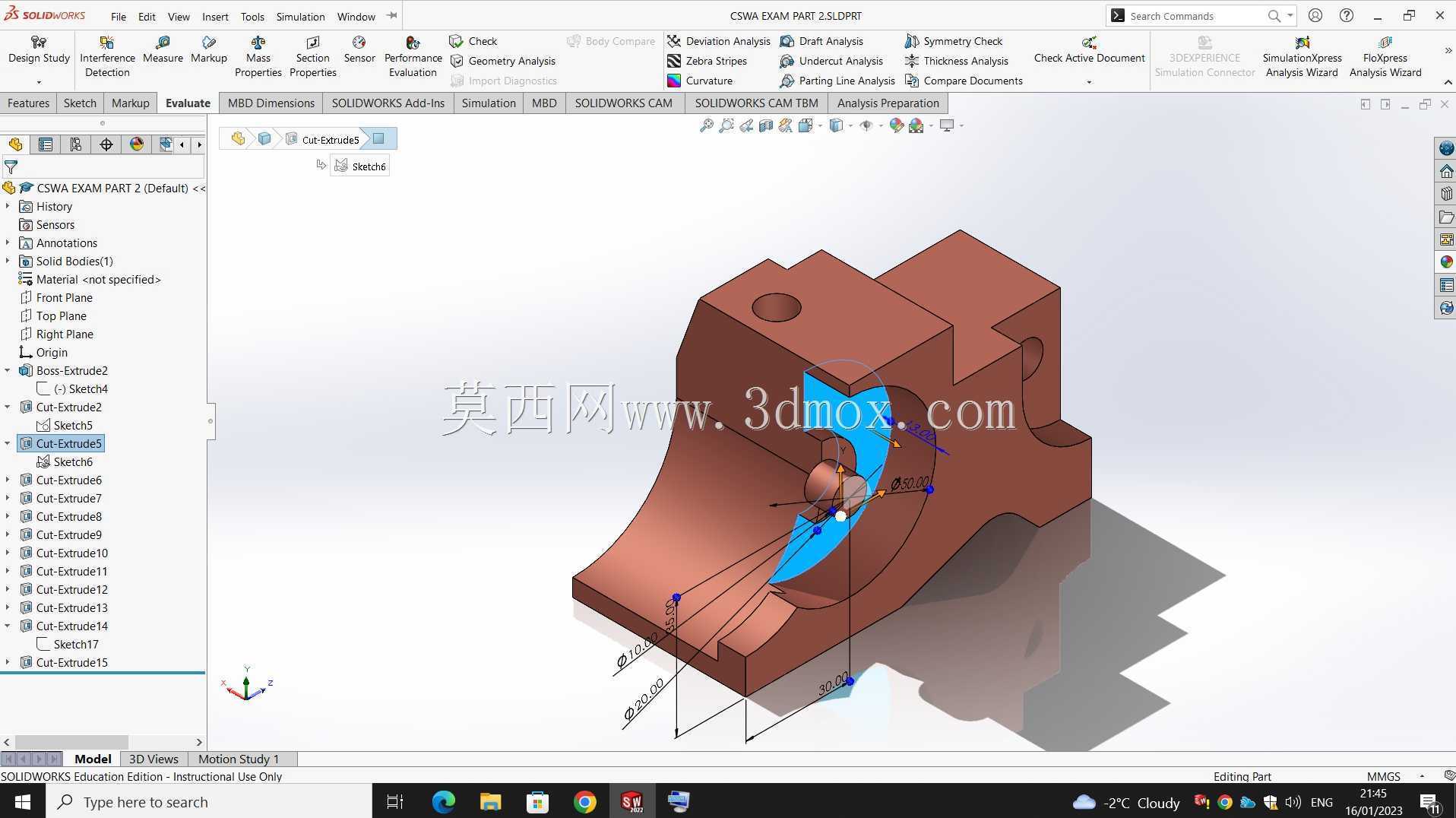

  建模思路完全贴合实操考核的逻辑顺序,首先以前视基准面绘制零件的主体外轮廓草图,标注圆弧半径、凸台中心高、底板厚度等核心驱动尺寸,通过拉伸凸台生成基础实体;随后选取弧形底面的对应基准面绘制圆弧轮廓,使用拉伸切除或者组合特征加工出与圆柱面贴合的弧形底面,保证弧面的同轴度要求;接着在上部凸台端面绘制同心圆草图,拉伸生成圆柱凸台后,使用异形孔向导或者拉伸切除指令加工出中心贯通孔,同步在顶面指定点位绘制各孔位的草图,区分沉孔、通孔的深度参数逐一完成切除;最后在主体侧壁与底板的交接位置绘制筋板草图,使用筋特征生成三角加强结构,对所有锐边位置添加铸造圆角,圆角半径随壁厚适配,避免应力集中,整个建模过程全参数关联,修改核心尺寸即可快速衍生不同规格的同系列支座。

  从外形尺寸与安装边界来看,零件整体长宽高比例紧凑,弧形底板的弧长覆盖圆柱外壁约三分之一圆周,安装时底板两侧预留的平面区域可搭配抱箍、焊接压板完成固定,无需在圆柱基材上打孔即可实现无损安装;上部凸台的中心孔轴线与弧形底面的轴线空间垂直,铰接安装时销轴的受力方向与支撑面法线方向重合,载荷传递路径顺畅;顶面各孔位的边距均满足螺栓安装的扳手空间要求,沉孔深度可完全容纳内六角螺栓头部,安装后表面无突出结构,不会干涉外接部件的运动行程;零件侧壁的最小壁厚满足铸铁或者3D打印的工艺要求,注塑成型时拔模角度均匀,不会出现充模不足或者脱模变形的问题,整体结构既覆盖了拉伸、切除、筋、圆角、孔等核心建模指令,也完全符合小型支撑支座的工程设计规范。
