工业检修双侧扶手钢制斜梯结构

　　该结构针对工业厂房、设备平台、变压器周边巡检通道以及小型操作平台之间的高差连接而设计，重点解决人员短距离上下通行时的承载、防滑、侧向防护和现场安装问题。模型采用斜向双梁承载形式，踏步沿梯梁等距布置，两侧设置连续圆管扶手，并在扶手高度方向加入中间横杆，使人员在携带工具、单手扶持或夜间巡检时都能获得稳定支撑。相比简易直爬梯，这种斜梯行走姿态更接近日常上下台阶，适合频繁巡检、维护和短时作业场景；相比混凝土楼梯，钢制构件重量较轻、预制程度高，便于在既有设备区、钢结构平台和狭窄通道内加装。

　　从受力路径看，人员载荷首先作用于踏步板，再由踏步两端传递到两侧斜梁，斜梁将竖向荷载分解为沿梯段方向和垂直梯段方向的分量，最终由上下端部连接节点传入平台梁或基础预埋件。踏步采用平板式结构，板面宽度覆盖人员正常落脚范围，前后搭接形成连续踏面，边缘与斜梁焊接后可提高局部刚度。梯梁下端设置落地支脚，上端则预留与平台框架对接的边界，实际工程中可通过螺栓连接板、焊接预埋板或膨胀螺栓固定，具体形式需结合现场地坪和平台结构确定。

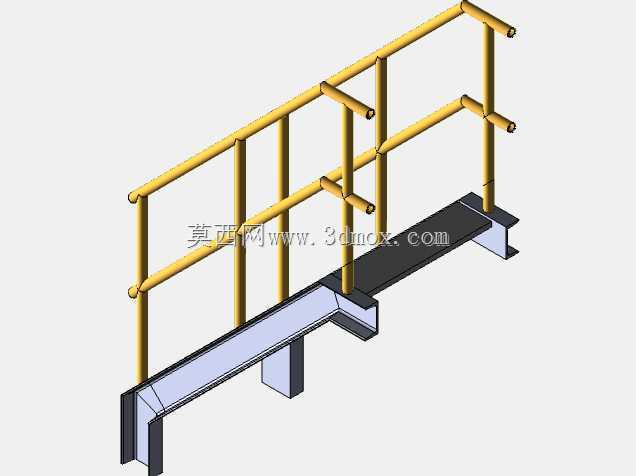

　　扶手系统是该模型的重要组成部分。立柱沿梯段斜向间隔布置，底部与梯梁或踏步侧边连接，顶部圆管随楼梯坡度连续延伸，形成顺畅的握持线。中间横杆与立柱、扶手之间采用管件相交焊接，既减少人员从侧面跌落的风险，也增强了扶手框架的整体抗扭能力。圆管截面在手握接触处没有尖锐棱角，冬季佩戴手套作业时仍具有较好的握持性。扶手在梯段起止位置可根据规范要求适当延长，使人员在踏上第一级和离开最后一级踏步前仍能保持扶持，这一细节在设备检修区尤其重要。

　　设计思路上，模型没有采用复杂装饰造型，而是以可制造、可焊接、可装配为核心。所有主要杆件均为规则型材，踏步板、斜梁和扶手管件可通过切割、钻孔、折弯和焊接完成，适合车间预制后分段运输。斜梁与踏步的相交关系清晰，管件相贯线在三维环境中可直接检查，避免二维图纸中容易出现的扶手碰撞、立柱错位和踏步间距不一致问题。对于使用焊接件模块生成的结构，工程师可在模型中快速调整梯段倾角、踏步数量、扶手高度和立柱间距，并据此导出构件长度、切割角度和装配位置。

　　外形尺寸方面，该梯段属于紧凑型工业斜梯，整体轮廓由水平投影长度、垂直提升高度和梯段宽度共同决定。踏步高度保持一致，避免人员上下时因步距突变产生失稳；踏面深度满足脚掌中部落点，宽度方向预留单人正常通行空间。两侧扶手高出踏步面的距离按人体扶持习惯设置，扶手外缘与设备或墙体之间应保留手部活动间隙。安装时需重点核对上端平台标高、下端落地点位、梯段倾角以及周边柜门、阀门、管道和电缆桥架的开启范围，防止楼梯就位后遮挡设备操作面或挤占检修通道。

　　在设备区应用时，钢梯不宜直接紧贴带电设备外壳布置，应与配电柜、变压器围栏和裸露接线部位保持安全距离。下端支撑面应平整坚实，若落在混凝土地坪上，需通过预埋件或化学锚栓分散支脚反力；若落在钢平台上，则应将梯梁端部与平台主梁或加强次梁连接，避免仅固定在花纹钢板薄板区域。扶手立柱根部承受侧向推力，焊缝应连续饱满，必要时增设角撑板。踏步表面可根据使用环境增加防滑纹、防滑条或镀锌处理，以适应油污、潮湿和露天工况。

　　三维建模时，应先确定上下连接点和梯段净宽，再由提升高度反算踏步级数，保证各级踢面尺寸统一。斜梁可采用槽钢、矩形管或折弯钢板，选型与梯段跨度、荷载等级相关；扶手管件直径需兼顾强度和握持舒适性。完成骨架后再装配踏步、立柱、横杆和端部连接板，通过干涉检查确认管件相贯、焊缝空间和安装工具可达性。该模型可作为工业平台钢梯、设备检修通道、厂房附属楼梯和钢结构安全通道的基础方案，后续可根据现场边界扩展为带平台转角梯、双跑梯或带护笼爬梯组合结构。
