AFCO螺旋弹簧阻尼减震器结构

　　该减震器结构主要面向车辆悬架、试验台架、移动设备底盘以及需要隔离冲击载荷的机械支撑场景。其核心作用是在外部路面起伏、机构启停冲击或载荷突变时，通过螺旋弹簧储存并释放弹性势能，再由阻尼筒约束弹簧的往复振荡，使被支撑部件的运动快速收敛，避免连续弹跳造成定位失准、连接件松动或驾乘与操作稳定性下降。

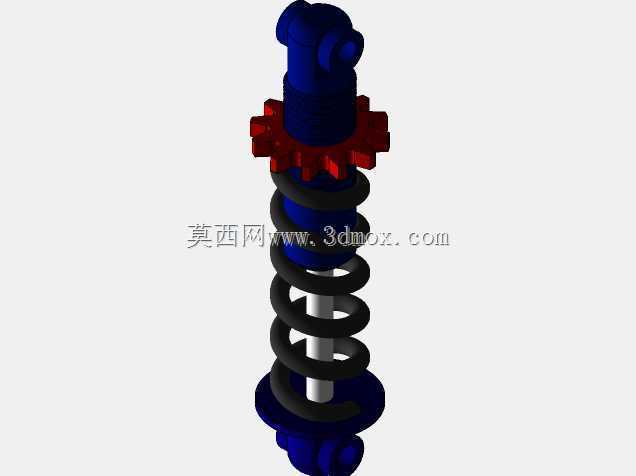

　　从结构组成看，模型沿轴向布置了阻尼筒主体、外置螺旋压缩弹簧、上下弹簧座、端部连接结构以及中部调节或限位相关零件。阻尼筒上端带有外螺纹段，可通过螺母类零件调整弹簧预压量或车身高度；侧置接口体现了油气通路或安装附属结构的布置需求。弹簧以黑色螺旋形态环绕在阻尼筒外侧，两端分别贴合弹簧座，承受轴向压缩载荷。下部蓝色端盖与连接座形成支撑界面，上端结构则用于与车架、摆臂或设备支架配合。

　　在实际选型中，这类减震件并非单纯按外观长度确定。首先要确认工作行程，即阻尼筒从完全伸展到压缩极限之间允许的位移范围；其次要核对安装中心距、端部连接形式、弹簧自由长度、弹簧线径、外径以及预压后的装配高度。若安装边界过小，弹簧在极限压缩时可能并圈或与筒身干涉；若边界过大，则可能在回弹末端出现拉脱风险。模型中弹簧与筒身之间保留了径向间隙，这一细节有助于在受载偏摆时避免摩擦异响和涂层磨损。

　　设计思路上，弹簧承担主要承载与回复功能，阻尼元件负责控制速度相关的振动衰减。二者同轴布置可以缩短传力路径，使载荷尽量沿阻尼筒轴线传递，减少侧向弯矩。对于车辆悬架而言，减震器往往还要承受一定横向力和安装角度变化，因此端部连接座、锁紧螺母以及弹簧座的台阶面都需要具备足够接触面积。上端螺纹区域不仅承担调节功能，也为不同底盘高度、弹簧刚度和载荷状态提供装配余量。

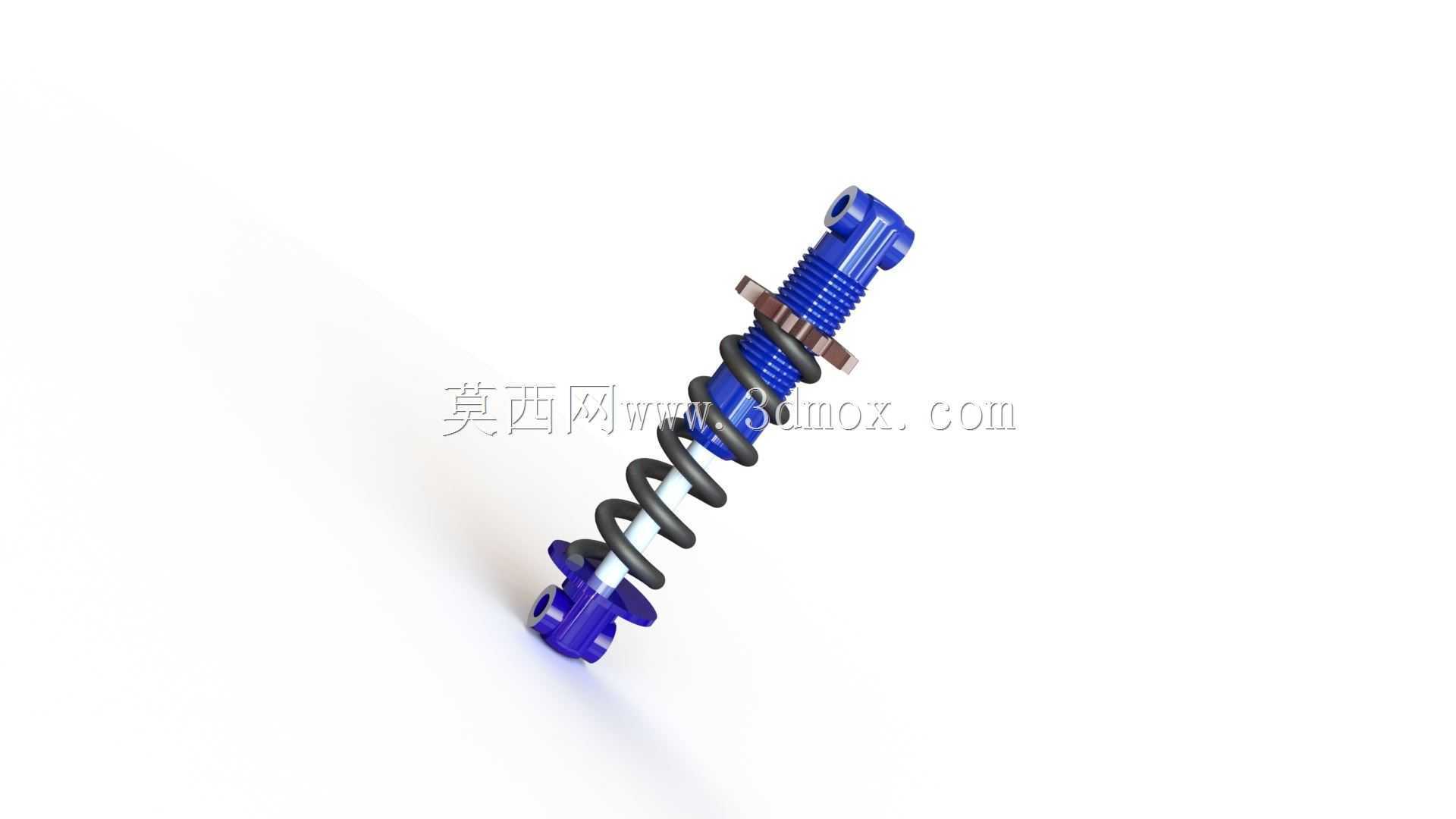

　　外形方面，整体呈细长柱状，弹簧螺旋轮廓突出，筒身端部采用蓝色结构件，中部金属色零件表现出调节螺母或安装支座的特征。该形态适合在空间狭长、支撑点沿垂向布置的机构中使用。安装时应保证上下连接点同轴度，避免减震器在摆动过程中出现卡滞；弹簧座需与弹簧端面平稳贴合，不能出现单点受力；螺纹调节部位应设置锁紧措施，防止振动导致预紧状态变化。

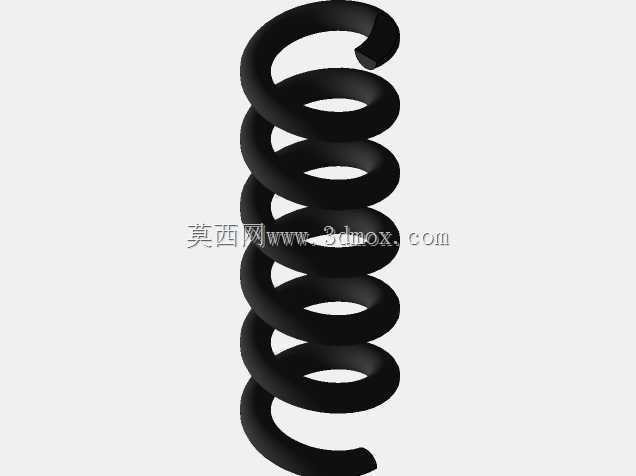

　　在工程建模过程中，螺旋弹簧是表达重点。弹簧中心线需围绕阻尼筒轴线建立规律螺旋路径，端部并圈或磨平结构应根据实际工艺进行简化或还原。阻尼筒外螺纹可采用牙型实体或纹理化表达，用于呈现调节关系；弹簧座与筒身之间的配合台阶、螺母厚度、端部孔位和连接耳方向都应保持装配逻辑一致。检查模型时，应重点关注弹簧压缩状态下是否与筒身、螺母、支架发生干涉，以及上下连接结构在极限摆动角度下是否保留运动空间。

　　应用到底盘开发时，该类部件可用于前悬架或后悬架的垂直振动控制；应用到工业设备时，也可作为发动机支架、运输平台、检测工装和移动机架的缓冲元件。不同场景对弹簧刚度和阻尼曲线的要求差异较大：重载设备偏向较高支撑刚度，以控制静挠度；乘用车辆则需要在舒适性和操控支撑之间取得平衡。通过该三维结构，设计人员可以直观完成安装空间校核、弹簧行程评估、端部连接匹配以及悬架机构运动干涉检查，为后续详细设计和工程出图提供清晰的结构参考。
