天行者X6无人机前置锂电池固定舱

　　这套结构件面向小型固定翼无人机的前舱能源布置场景，对应天行者X6机型机头内部的锂电池安装位，核心作用是把飞行动力锂电池约束在机身前部指定区域，同时兼顾外场快速换电的操作需求，避免飞行过程中电池窜动、移位引发整机重心偏移。

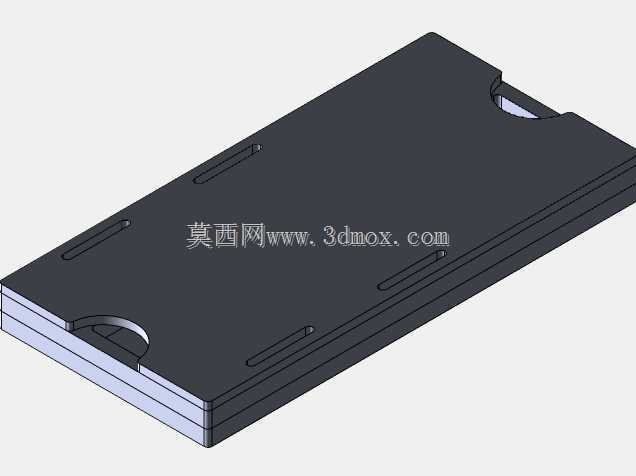

　　从实际装机逻辑来看，小型电动无人机的电池重量占整机空重比例较高，电池轴向位置直接决定整机重心是否落在机翼气动焦点的合理区间内。这款电池舱采用分层叠合的薄壳式构型，整体为扁平长方体轮廓，适配常见的长条软包锂聚合物电池堆叠放置，舱体侧壁预留的多组长条形开槽，一方面用于扎带穿过捆束电池，另一方面可作为装配定位的避让槽，适配机身内部碳纤加强片的粘接位置。舱体两端设计的半圆抠手位，是外场操作的核心功能结构：换电时手指可直接抠住槽位将整组电池连带舱体抽出，无需在狭窄机头内部抠取光滑的电池表面，低温戴手套作业时操作效率提升明显。

　　设计思路上优先考虑了装机边界的适配性：舱体整体厚度方向做了分层台阶处理，最外层盖板与机身机头内壁的安装卡槽直接配合，侧边的阶梯面可卡在机身蒙皮的对接缝处，限制舱体沿机身纵轴的前后窜动；宽度方向严格匹配X6机头内部的净空尺寸，两侧预留1mm左右的装配间隙，方便舱体推入取出，同时不会在横向上出现旷量。舱体顶面的多道平行凹槽并非装饰特征，每道凹槽对应扎带的绕行路径，捆扎后扎带完全沉入槽内，不会凸起干涉舱盖闭合，也避免长期飞行振动下扎带被舱壁边缘磨断。

　　结构受力层面，电池舱不需要承担机身主结构载荷，主要约束电池在机动飞行时的惯性力：固定翼无人机做俯冲、拉起动作时，电池会产生数倍于自重的纵向惯性力，舱体端部的挡边完全覆盖电池端面，把惯性载荷传递到机身前部的防火隔板上，避免电池直接挤压舵机、飞控等前部电子设备。材质选型上这类航模舱件通常采用低密度光敏树脂3D打印或者薄ABS板材层压粘接，壁厚控制在1.2-1.5mm区间，在保证足够刚性约束电池的前提下，尽可能降低自身结构重量，避免不必要的死重侵占航模的载重配额。

　　安装边界方面，舱体推入机头后，前端半圆槽对应机头罩的预留抠取位，后端平齐于机身设备舱的分隔板，电池的供电线束可从舱体侧边的预留缺口引出，直接连接电调供电口，线束走线长度可控制在最短范围，减少供电线的压降损耗。日常作业中，测绘、航测作业的无人机通常需要备3-4组电池轮换使用，这款独立舱体的设计允许把每组电池预先捆扎在对应舱体内，换电时直接整体抽出、整体推入，不需要每次重新调整扎带松紧、核对电池摆放位置，单次换电时间可压缩到十秒以内，非常适合外场高频次起降的作业场景。

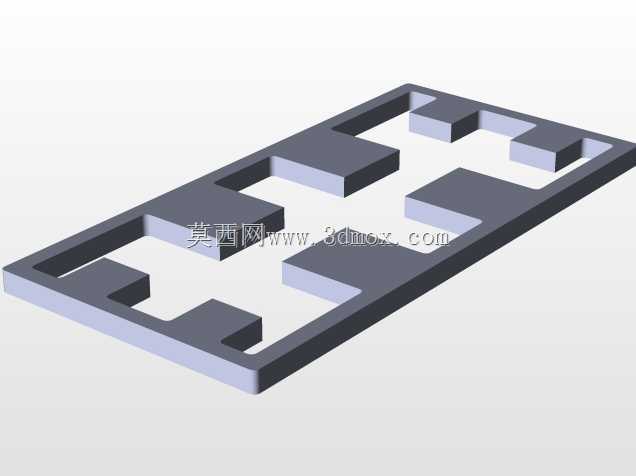

　　细节设计上，舱体所有棱角都做了小倒角处理，没有尖锐锐边，既避免安装时割破电池外层的热缩膜、引发短路风险，也防止操作人员快速抽拉时划伤手指。舱体分层的叠层结构在建模时单独拆分了每一片层板特征，可直接对应激光切割板材的加工图纸，不需要额外做工艺拆分，加工时可直接用2mm轻木板或者ABS板切割后逐层粘合，制作门槛很低，适配航模爱好者小批量自制的需求。
