双位拨动开关防误触防护支架结构

　　在航空机载面板、竞速赛车驾驶舱这类高振动、操作空间紧凑的场景中，拨动开关的误触发风险始终是结构设计阶段需要重点规避的问题——飞行过程中飞行员的肢体误碰、赛车过弯时的惯性偏移、维护作业时的工具剐蹭，都可能导致关键回路的开关被意外拨动，轻则造成功能紊乱，重则引发安全事故，这类防护结构的核心价值就是在不影响正常开关操作的前提下，构建物理隔离屏障。

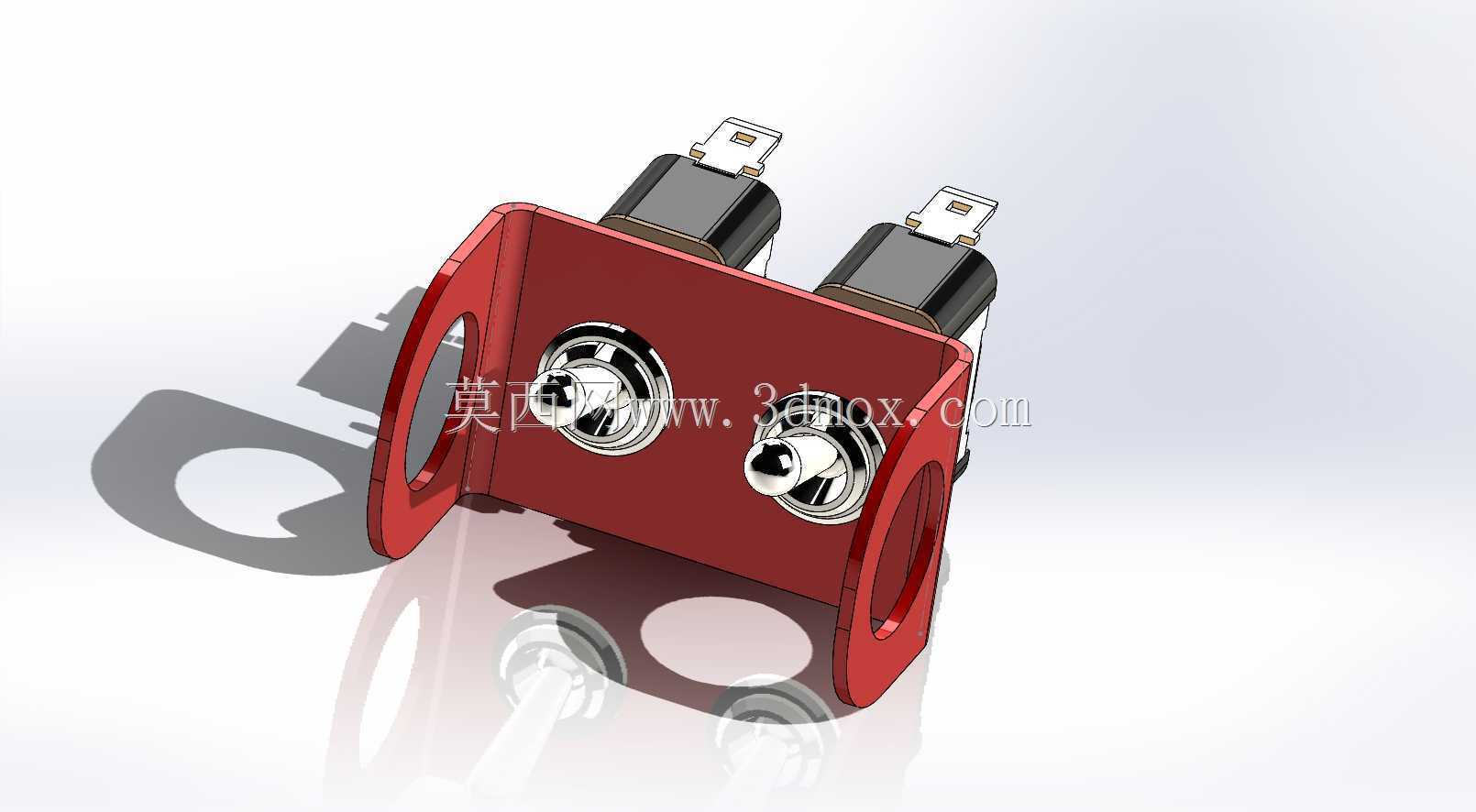

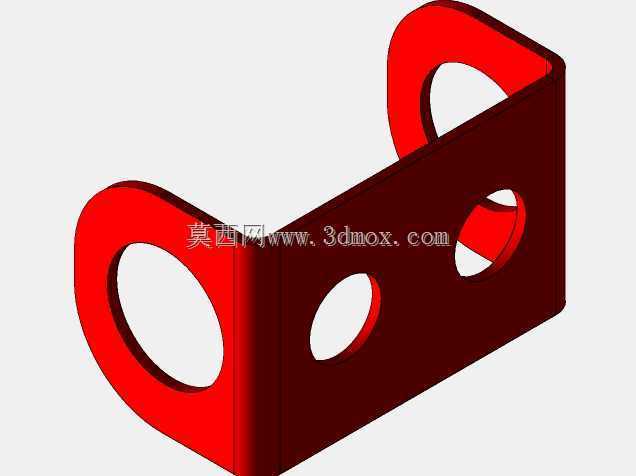

　　这款防护结构针对并排布置的两个标准钮子拨动开关设计，整体采用一体式折弯成型结构，主体为一块弯折成U型截面的扁铝支架，材料选用6061-T6铝合金，这种材料的屈服强度、折弯成型性与轻量化表现刚好适配这类机载、车载配件的需求，不需要复杂的冲压模具，仅通过激光下料配合手工折弯即可完成小批量加工，加工门槛低，试制阶段的迭代效率很高。支架的两个侧边向上延伸出弧形的护耳结构，刚好从开关拨钮的两侧形成围挡，围挡高度略高于开关拨钮的最高拨动位置，既可以阻挡来自侧面的意外触碰，也不会在操作人员主动拨动开关时造成干涉，手指可以从护耳之间的空隙顺利接触拨钮完成操作。

　　从安装边界来看，支架底部预留了与开关安装法兰匹配的固定孔位，不需要额外在面板上打孔，直接利用现有拨动开关的安装螺母即可完成固定，安装时不需要改动原有面板的开孔布局，适配市面上绝大多数标准安装尺寸的钮子开关，替换性很强。支架的折弯圆角经过优化，既避免了尖锐边角对操作人员造成划伤，也减少了折弯处的应力集中，在高振动工况下不会出现裂纹断裂的问题。表面可以根据使用场景做阳极氧化或者喷塑处理，既提升耐腐蚀性，也能和驾驶舱、面板的整体外观风格匹配。

　　设计过程中重点校核了护耳与开关拨钮的安全间隙，确保开关在全行程拨动过程中，拨钮不会和防护支架产生剐蹭卡滞，同时护耳的突出长度经过反复验证，当有侧向的外力作用到防护结构上时，外力会直接通过支架传递到面板基体，不会作用到开关拨杆上，避免外力导致拨杆变形或者开关内部触点移位。针对航空场景的使用需求，支架的重量控制在极低水平，不会给机载面板增加过多的额外负载；针对赛车场景的使用需求，结构的抗冲击性能经过验证，在常规的碰撞、剐蹭工况下不会出现变形脱落，始终保持防护能力。

　　不同于常见的单开关防护盖结构，这款双位一体的防护支架减少了安装零件数量，两个开关共用一套防护结构，在密集布置的开关面板上可以节省安装空间，同时整体的结构刚性比独立的单开关护罩更好，抗振动、抗冲击的表现更优。在实际装配过程中，只需要将原有开关的固定螺母拧下，把支架的固定孔对准开关的安装螺纹柱，再重新拧紧螺母即可完成安装，整个装配过程不需要特殊工具，后期维护更换开关时也不需要完全拆除支架，操作十分便捷。

　　结构的细节处理上，支架与面板接触的底面做了平面度处理，安装后可以和面板完全贴合，不会出现缝隙导致积灰或者液体渗入，护耳的边缘做了倒钝处理，没有尖锐的毛刺，操作人员快速操作开关时不会被划伤。针对不同的安装间距，只需要调整下料时两个安装孔的中心距，就可以适配不同间距的并排开关，结构的拓展性很强，不需要重新设计整体的折弯结构，大幅降低了衍生型号的设计成本。
