多拐动力传动曲柄轴结构设计

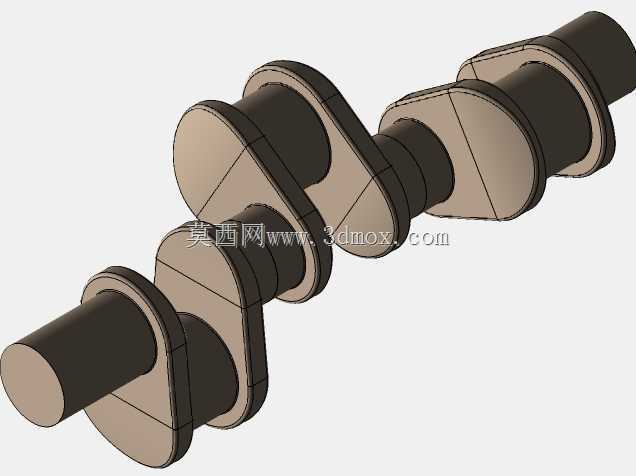

　　该曲柄轴属于动力传递系统中的核心运动转换构件，整体采用多曲柄错相位布置的轴系结构，主要承担将旋转运动与往复直线运动进行相互转换的功能，在内燃动力机组、往复式压缩设备、冲压驱动机构以及各类需要曲柄滑块传动的工业装备中都有广泛应用。从结构布局来看，整根轴沿轴向依次布置主轴颈、曲柄臂、曲柄销三类核心特征，相邻曲柄之间按照预设相位角错开排布，这种布置方式能够让多个往复执行部件的动作按顺序交替进行，有效降低运动过程中的载荷波动，让整机运转更加平稳。

　　建模过程中首先梳理轴系的装配约束关系，两端主轴颈为整根轴的旋转支撑基准，需要和机架上的滑动轴承或者滚动轴承内圈形成配合，因此轴颈段采用连续同轴的圆柱特征，保证各段支撑位的同轴度公差要求。曲柄臂采用扇形加厚结构，在曲柄销和主轴颈之间形成刚性连接，臂体轮廓做了平滑过渡处理，避免轴径突变位置出现严重的应力集中。曲柄销作为连杆的安装位，其轴线与主轴颈轴线平行且存在固定偏心距，这个偏心距直接决定了从动滑块的行程长度，设计时需要结合执行端的往复行程要求反向核算偏心尺寸，再匹配连杆长度来校验传动角是否处于合理区间，避免机构运动过程中出现死点或者传动效率过低的问题。

　　从实际装配边界来看，两端伸出的轴端可以预留联轴器安装位或者带轮安装位，用于输入旋转扭矩；轴上各曲柄销位置需要对应安装连杆大头，装配时要保证相邻曲柄之间留有足够的连杆运动间隙，防止连杆在摆动过程中与相邻曲柄臂发生干涉。轴系的轴向尺寸需要和设备箱体的内部宽度匹配，主轴颈的支撑跨距要经过刚性校核，跨距过大会导致轴的挠曲变形量超标，运转时出现振动异响，跨距过小则会加大轴承的支反力，缩短轴承使用寿命。曲柄臂的厚度和外圆半径在建模时同步做了配重考量，扇形臂的质量分布可以抵消部分曲柄销和连杆回转产生的离心惯性力，若整机对动平衡要求较高，还可以在曲柄臂的端面预留去重钻孔位置，后续动平衡测试时直接在对应位置钻削去除多余质量，不需要额外加装独立配重块。

　　结构细节上，所有轴段转折位置都设置了退刀槽和过渡圆角，圆角半径按照轴径的比例选取，既满足机加工时砂轮的退刀需求，也能大幅降低交变载荷下的疲劳断裂风险。主轴颈和曲柄销的表面为主要摩擦工作面，建模时保留了均匀的圆柱面特征，后续工艺中会对该部位做表面淬火处理提升硬度，再进行精磨降低表面粗糙度，保证和轴瓦配合时可以形成稳定的润滑油膜。整根轴的毛坯一般采用模锻成型，让金属纤维沿轴的轮廓连续分布，相比切削加工的棒料毛坯，疲劳强度可以得到明显提升，三维建模时所有特征都采用参数化方式搭建，偏心距、轴颈直径、曲柄厚度、相位角这些关键尺寸都设置为可调整参数，后续面对不同行程、不同缸数的传动需求时，只需要修改对应参数就能快速衍生出新的轴系方案，不需要从零开始重建模型。在机构运动仿真环节，可以直接将该轴模型导入多体动力学环境，给主轴颈添加旋转驱动，在曲柄销位置装配连杆和滑块，即可直观验证整个曲柄滑块机构的运动轨迹，核查所有运动部件在全行程内的干涉情况，同时输出各轴段的扭矩、支反力变化曲线，为后续的轴径强度校核和轴承选型提供准确的载荷依据。
