航空机载MGL电子剃刀单元结构设计

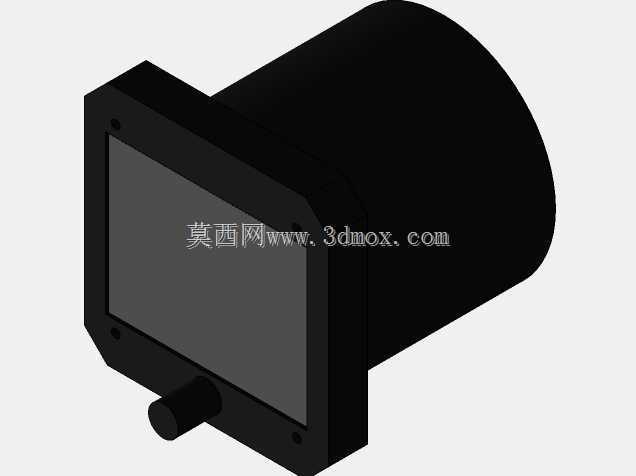

　　在通用航空航电系统的座舱布局设计中，这类嵌入式安装的电子剃刀单元属于小型机载操控终端的典型结构，主要适配轻型运动飞机、自制实验类飞行器的仪表板安装场景，承担飞行过程中特定航电参数的显示与快速调节功能，是飞行员与航电系统交互的小型终端部件。从结构设计逻辑来看，该单元采用前装法兰式安装结构，前端方形安装法兰预留四个对称布置的安装孔位，可直接通过螺栓固定在仪表板的预制开孔上，安装法兰与仪表板贴合面设计有0.2mm的平面度公差要求，避免安装后出现缝隙导致座舱内的灰尘、冷凝水渗入设备内部，同时保证安装后前端面与仪表板齐平，不突兀占用座舱操作空间。主体部分采用圆柱型腔体设计，这种结构一方面可以最大化利用仪表板后方的圆柱型安装空间，

　　减少对后方航电线束、其他设备的空间挤占，另一方面圆柱型壳体的结构刚度优于方形腔体，在飞行器起降、机动飞行产生的持续振动工况下，壳体不易产生共振变形，能更好保护内部的电路板、显示模组与调节旋钮组件。前端的显示区域采用下沉式安装设计，显示面板与前端法兰之间预留有密封胶圈的安装槽位，装配时可填充硅橡胶密封胶圈，实现前面板的IP65级防护，应对座舱内可能出现的泼溅、凝露工况。显示区域下方伸出的小型圆柱旋钮为调节操控部件，旋钮的伸出长度控制在12mm以内，旋钮直径8mm，表面做滚花处理，保证飞行员佩戴飞行手套时也能精准旋转调节，不会出现打滑情况，旋钮的旋转阻尼设置在0.15N·m，既不会因为飞行振动导致旋钮自行移位，

　　也不需要飞行员施加过大的操作力。从安装边界尺寸来看，前端方形法兰的边长为80mm，四个安装孔的中心距为70mm，适配仪表板上72mm直径的标准圆形开孔，后方圆柱腔体的直径为70mm，整体纵深长度为110mm，安装时只需要在仪表板上开出对应尺寸的开孔，从前方推入设备后在后方用配套的卡箍锁紧即可，不需要复杂的安装工装，维护时也可以直接从前方抽出设备进行检修，不需要拆解后方的线束固定结构。在结构细节处理上，壳体的所有棱边都做了R2的圆角处理，避免安装维护时尖锐棱边划伤操作人员，同时减少应力集中点，提升设备的抗振动疲劳寿命；圆柱腔体的尾部设计有线束接插件的安装定位槽，接插件采用防呆设计，避免装配时插错针脚导致设备损坏，

　　接插件与壳体之间同样设计有密封结构，防止水汽从尾部进线位置渗入设备内部。这类航电小型终端的设计核心是在有限的安装空间内，平衡防护性能、操作便利性与结构可靠性，不同于地面使用的电子设备，机载设备需要承受-40℃到85℃的工作温度范围，以及持续的振动、冲击工况，因此壳体材质选用6061-T6铝合金一体加工成型，表面做黑色硬质阳极氧化处理，既保证结构强度，又能减轻设备自重，同时黑色哑光表面不会在阳光照射下产生反光，避免干扰飞行员的视线。在建模过程中，需要重点关注安装法兰的平面度、安装孔的位置度公差，以及旋钮与显示面板之间的间隙控制，间隙控制在0.3mm，既保证旋钮旋转顺畅，又不会出现过大的缝隙影响外观与防护性能；圆柱腔体的同轴度公差控制在0.1mm以内，保证后方接插件的安装位置准确，不会因为腔体变形导致接插件对接困难。另外，显示区域的视窗采用聚碳酸酯材质，表面做硬化防眩光处理，透光率达到90%以上，同时具备良好的抗冲击性能，避免飞行中遇到的异物冲击损坏显示模组。整个设备的重量控制在180g以内，不会给仪表板带来额外的负重负担，符合轻型飞行器对机载设备的重量控制要求。
