集成桁架式空间承载支撑结构设计

项目分类:通用机械零部件 发布时间:2024-08-22 ID:766713
  • 集成桁架式空间承载支撑结构设计
  • 集成桁架式空间承载支撑结构设计
  • 集成桁架式空间承载支撑结构设计

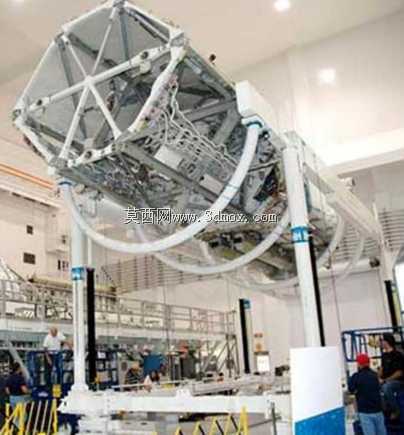

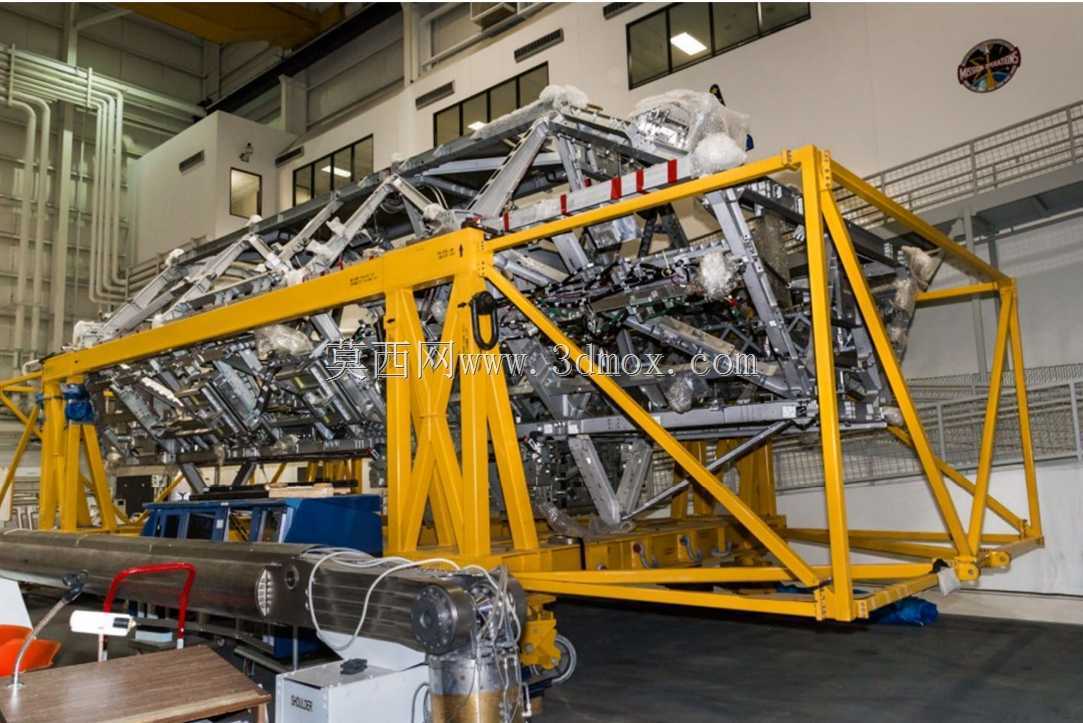

  这类桁架式空间承载结构,核心应用场景集中在大跨度无中间支撑的承载需求领域,常见于航天领域大型装备的主承力骨架、大跨度工业厂房的屋面承重体系、光伏阵列的支撑框架、重载输送设备的纵向承载梁,以及部分特种交通设施的主体承载段。区别于传统实腹式承载梁,这类桁架结构通过杆件的空间交错排布,将整体承受的弯曲载荷、剪切载荷拆解为每根杆件的轴向拉压载荷,能在大幅降低整体结构自重的前提下,保证足够的结构刚度与承载冗余,在同等承载能力要求下,整体耗材量仅为实腹式钢梁的三分之一到二分之一,尤其适合对自重控制有严格要求的场景,比如航天装备的搭载结构、大跨度高空架设的支撑体系。从实际用途来看,该类结构作为主承力单元,需要承担上部挂载设备的静载荷、

  运行过程中的动载荷,以及外部环境带来的风载、温度形变应力,部分特殊应用场景下还要承受交变振动载荷,因此杆件的排布逻辑直接决定了结构的整体可靠性。设计这类桁架结构时,首先要明确整体的安装边界条件:结构两端的连接点位是采用铰接还是刚接,直接影响整体的受力计算模型,铰接状态下结构端部不承受弯矩,杆件受力以轴力为主,刚接状态则需要额外考虑端部的弯矩分配,对应节点位置的杆件规格需要做加强处理。其次要根据预设的额定承载上限,计算每一段单元节间的受力分布,通常沿结构纵向的弦杆,在跨中位置承受的轴力最大,往两端支座位置逐步递减,因此设计时可以根据受力梯度匹配不同规格的杆件,在受力集中的跨中区域采用更大截面的型材,靠近支座的区域适当减小截面,

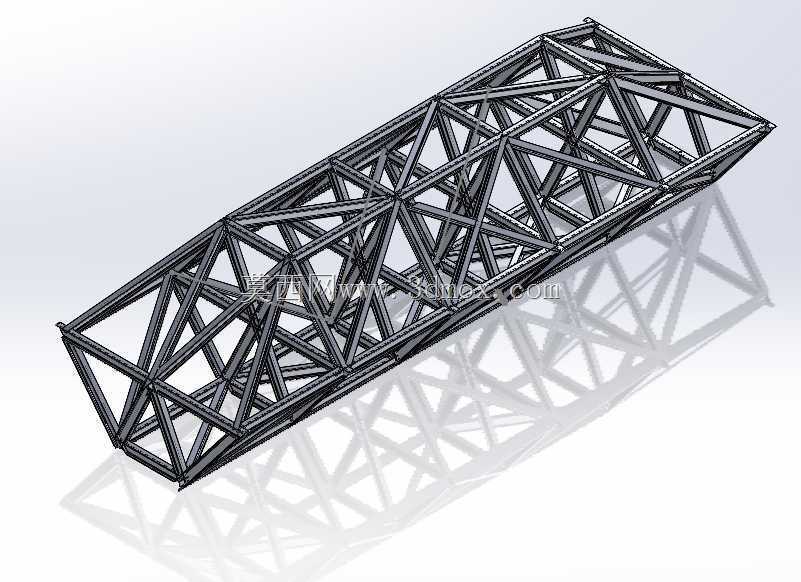

  在保证整体强度的前提下进一步优化自重。腹杆的排布采用三角形稳定构型,空间方向上交叉布置的斜腹杆,一方面可以抵消结构承受的横向剪切力,另一方面可以约束弦杆的侧向失稳,避免长细比过大的弦杆在受压状态下发生屈曲失效。节点位置的设计是整个结构的关键,所有杆件的交汇点要尽可能保证形心线交于一点,避免产生附加的偏心弯矩,否则会导致局部杆件承受额外的弯曲应力,大幅降低结构的整体安全系数,焊接连接的节点要做焊趾处的应力释放处理,螺栓连接的节点要匹配足够强度等级的紧固件,同时考虑安装过程中的公差补偿余量,避免现场安装时出现杆件无法对位的问题。外形尺寸方面,这类桁架结构的截面高宽比通常控制在2:1到3:1之间,节间长度根据截面高度匹配,一般取截面高度的0.8到1.2倍,保证腹杆与弦杆的夹角在40度到60度之间,夹角过小会导致腹杆的轴力过大,夹角过大会增加腹杆的长度,提升长细比带来失稳风险。安装边界上,要预留两端连接法兰的螺栓孔位公差,通常孔位直径比配套螺栓大1到2毫米,补偿加工和安装过程中的形位误差,结构整体的起拱值要根据跨度和承载要求预设,通常为跨度的1/500到1/1000,抵消承载后的下挠形变,保证安装完成后上部挂载设备的水平度符合要求。实际建模过程中,要先搭建整体的线框骨架,定义每根杆件的截面属性,通过有限元仿真模拟不同载荷工况下的应力分布和形变位移,对应力集中的节点位置做局部加强,对形变超标的区域调整杆件排布或者截面规格,

  反复迭代直到所有工况下的安全系数都满足设计要求,之后再处理节点的连接细节,保证模型和实际加工工艺匹配,比如型材的切割角度、节点处的补强板尺寸,都要符合实际焊接或者装配的工艺要求,避免出现设计模型无法落地加工的问题。这类桁架结构的优势还在于模块化拆分便捷,长跨度的结构可以拆分为多个标准节段,在工厂预制完成后运输到现场拼接,大幅降低现场施工的难度和周期,节段之间的连接采用法兰或者抱箍结构,既能保证连接强度,也能方便后期的维护和局部构件更换。在航天领域的应用中,这类结构还要考虑极端温度环境下的形变差,不同杆件的热膨胀系数要保持一致,避免温度交变过程中产生过大的内应力,同时表面处理要满足空间环境的防腐蚀、防辐射要求;在工业厂房应用中,还要配合屋面的檩条安装点位,在上弦杆预设对应的连接支座,方便后续屋面构件的安装;在光伏阵列支撑应用中,要在上弦预留光伏板支架的安装槽位,减少现场二次加工的工作量。
