钢结构山墙工业仓储承重框架设计

　　这套钢结构框架针对工业仓储场景的山墙侧围护与主体承重需求设计，常见于大跨度单层工业仓库的端部结构段，主要承担山墙区域的风荷载传递、屋面端部承重、侧墙围护结构支撑作用，同时可配合彩钢板、夹芯板等围护构件完成仓库端部的封闭，适配常规散货存储、生产周转仓储、工业原料堆场等场景的建筑结构需求。从结构受力逻辑来看，设计阶段优先考虑大跨度下的竖向荷载与水平风荷载的传递路径，竖向荷载通过屋面主次梁传递到竖向钢柱，再由柱脚传递到基础承台；水平方向的风荷载作用在山墙围护面时，通过横向布置的抗风桁架将力分散到相邻的竖向承重柱，避免局部柱体受力过载。

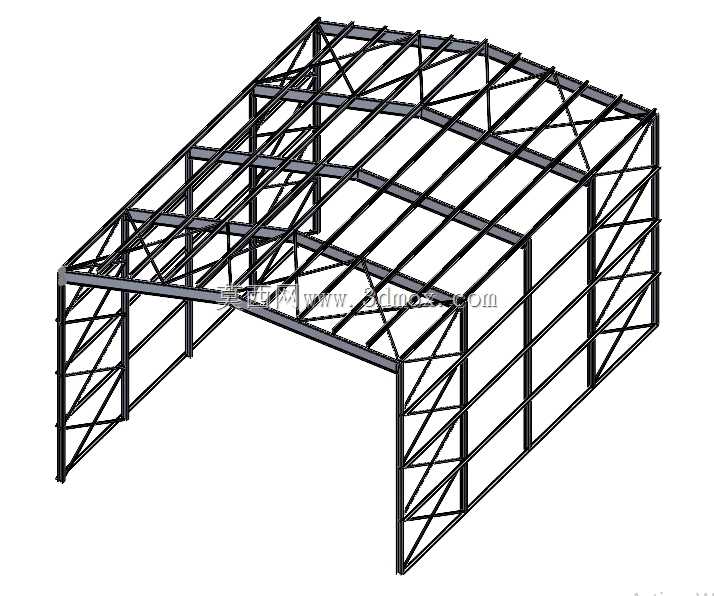

　　整个框架采用型材焊接与螺栓连接组合的节点形式，柱脚位置预设地脚螺栓连接孔位，可适配常规独立基础的安装定位，现场安装时无需大量现场焊接作业，能有效缩短施工周期。框架的竖向立柱采用等截面H型钢，沿山墙跨度方向等距布置，柱间设置交叉斜撑形成稳定的桁架受力单元，抵消水平方向的剪力；屋面部分采用变截面梁配合横向檩条支撑，既满足屋面排水坡度的构造要求，又能在控制用钢量的前提下保证屋面的承重能力，可适配常规屋面压型钢板、保温层、防水层的荷载叠加，同时预留了屋面通风器、消防管线的安装挂载点位。

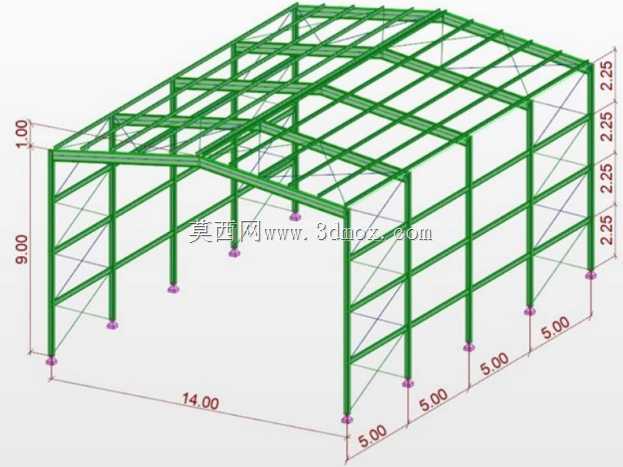

　　从安装边界来看，这套框架的柱脚定位尺寸适配常规18-24米跨度的工业仓库山墙段，竖向高度可根据仓库檐高需求调整节段长度，横向抗风桁架的间距匹配常规侧墙围护板的幅宽，无需额外增设次龙骨即可完成围护板的固定。设计过程中对所有节点的受力做了简化模拟，梁柱连接节点采用加劲肋补强，避免应力集中导致的节点变形，斜撑与柱、梁的连接节点采用铰接形式，允许结构在温度变化下产生微小的形变位移，降低温度应力对整体结构的破坏。在实际工程应用中，这类山墙框架可与仓库主体的纵向承重框架快速拼接，端部预留的连接法兰可直接与纵向梁段通过高强螺栓锁紧，安装定位时只需保证柱脚的水平度与垂直度误差控制在规范允许范围内，即可完成整段山墙结构的装配。

　　框架的所有型材截面选型均经过荷载验算，在满足仓储建筑常规承重、抗风、抗震要求的前提下，尽可能优化型材截面尺寸，减少不必要的材料冗余，同时兼顾后期维护的便利性，所有外露钢构件表面预留了防腐涂装的施工余量，现场安装完成后可直接涂刷防腐面漆或做防火涂层处理，适配不同工业厂区的消防与防腐要求。不同于民用建筑的钢结构框架，工业仓储的山墙结构需要考虑日常作业中可能出现的装卸设备碰撞风险，因此在靠近地面的柱段位置额外设置了防撞加强肋，可承受常规叉车、装卸设备的低速碰撞，避免柱体变形影响整体结构稳定性。屋面梁的上弦节点预设了檩条安装孔位，孔位间距匹配常用C型钢檩条的安装尺寸，现场安装时可直接穿入螺栓固定，无需现场钻孔，减少对构件防腐层的破坏。柱间斜撑的布置避开了山墙位置的大门、通风窗等预留洞口位置，在保证结构受力稳定的前提下，预留出足够的通行与通风采光空间，适配不同仓储场景的出入口布置需求。
