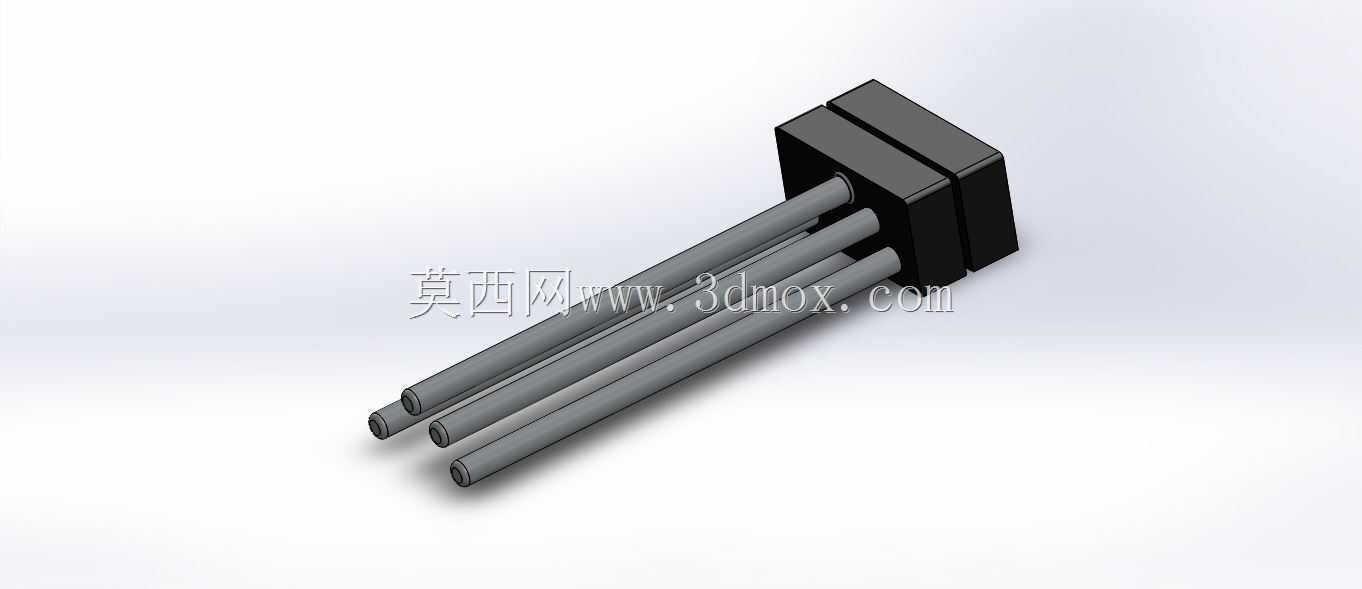

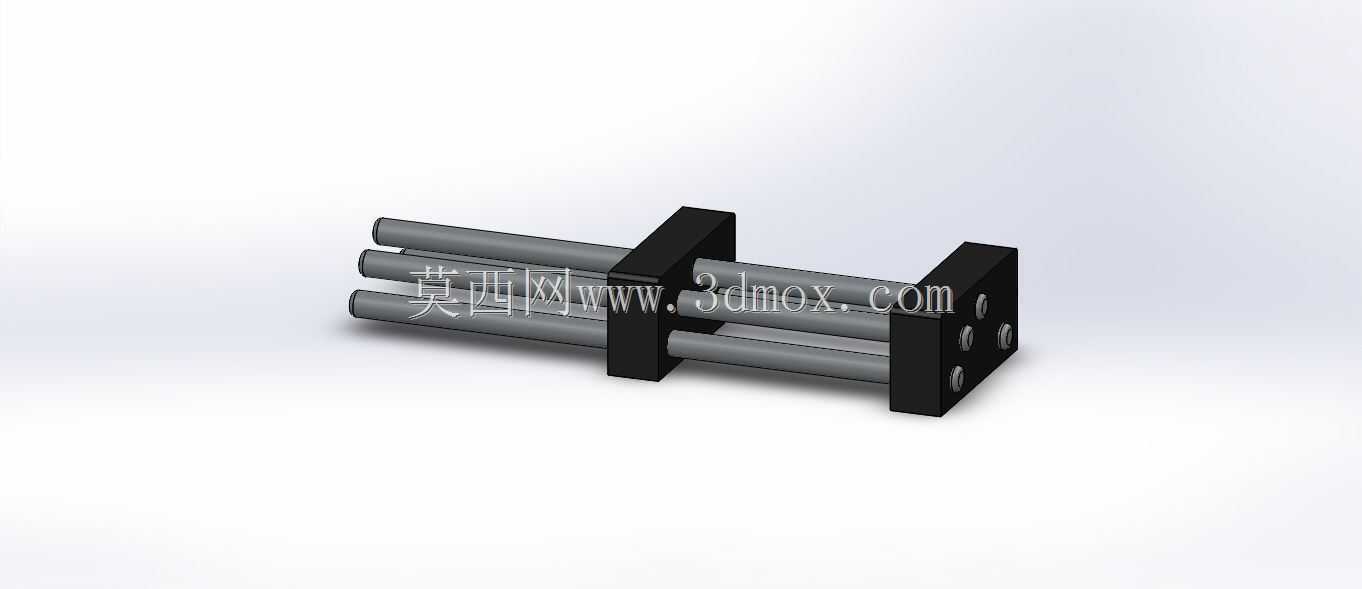

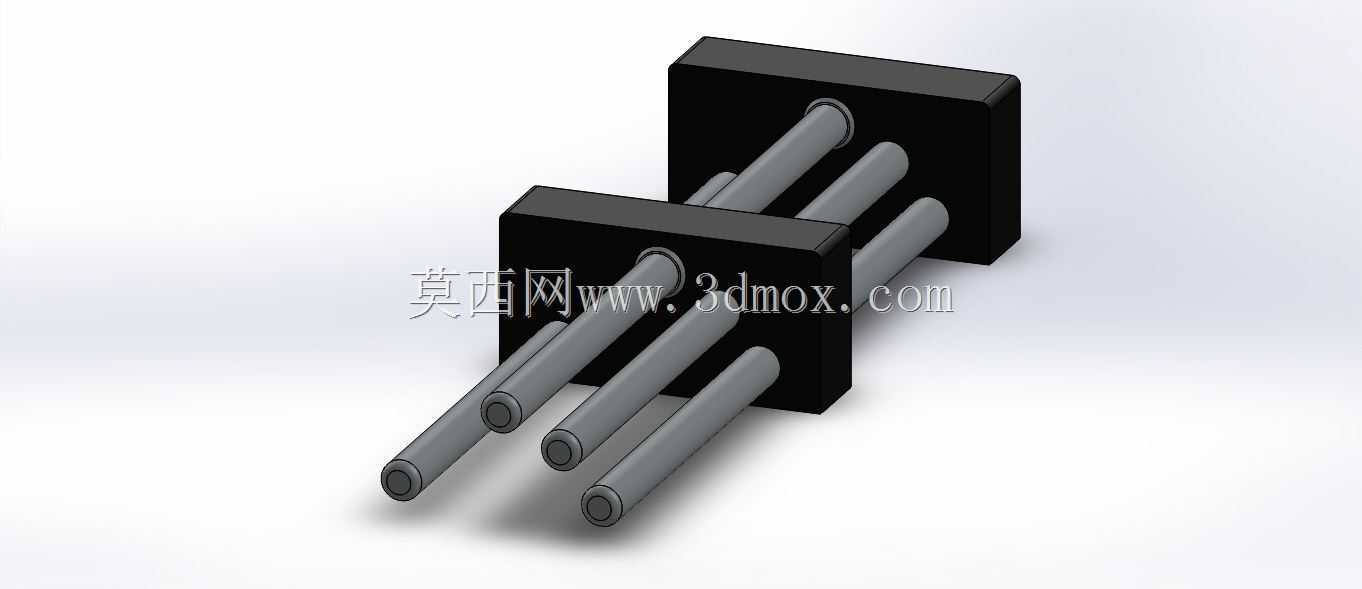

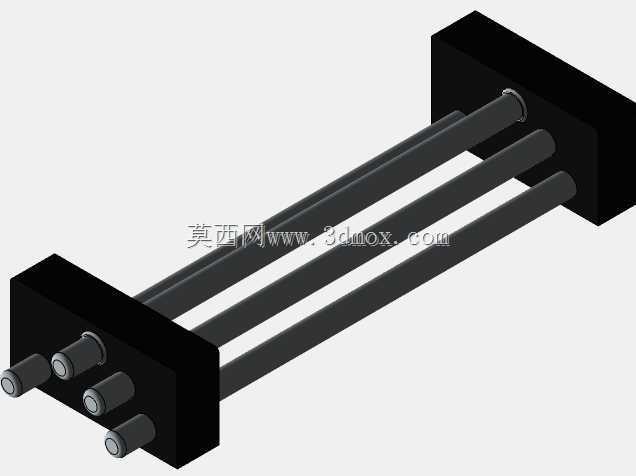

伺服传动配套双光轴线性滑动模组

　　在工业自动化产线的点位移栽、工位进给场景里，这类双光轴结构的线性滑动部件是伺服传动链路里的核心导向单元，区别于单轴悬臂式的导向结构，平行布置的四根光轴形成了对称的受力支撑面，滑座在往复运动过程中不会出现单侧偏载卡滞的问题，尤其适配伺服电机驱动的高速短行程往复工况，比如电子元器件的分拣工位、小型零件的压装进给单元、检测设备的探针移动模组，都能看到这类结构的实际应用。从结构设计逻辑来看，两端的固定座承担了光轴的定位与支撑作用，固定座上的安装孔采用沉孔设计，装配时可以将内六角螺栓完全埋入座体表面，不会突出干涉滑座的行程极限位置，光轴与固定座的配合采用过渡配合加顶丝锁紧的固定方式，既保证了光轴的同轴度精度，

　　也方便后期维护时更换磨损的光轴部件，不需要整体拆解整个模组。滑座部分采用分体式锁紧结构，中间的夹持块可以根据配套的执行件安装需求调整锁紧间隙，滑座与光轴配合的内孔预留了直线轴承的安装位，实际装配时可以根据负载等级选择适配的直线轴承或者自润滑铜套，轻载高速工况下用直线轴承能降低运动阻尼，重载低速工况下换用铜套可以提升抗冲击能力，这种模块化的设计思路让同一个滑座本体可以适配不同的使用需求，减少了非标设计的重复工作量。安装边界方面，两端固定座的底面是统一的基准安装面，每个固定座上设置了四个对称的安装孔，孔位间距按照通用工业铝型材的槽距设计，可以直接安装在欧标20系列或者30系列的铝型材机架上，不需要额外加工转接板；

　　光轴的有效行程可以根据实际项目需求裁切调整，固定座上的顶丝结构可以适配不同长度的光轴，不需要重新开模制作固定座。滑座的顶面设置了标准的螺纹孔阵列，孔位间距适配常见的气动手指、小型气缸、检测相机等执行件的安装尺寸，执行件可以直接通过螺栓固定在滑座上，不需要额外设计安装转接板。实际使用过程中，这类线性滑块的运动阻力主要来自光轴与滑动副的摩擦，定期在光轴表面涂抹润滑脂就能保证长期运行的顺畅性，因为光轴是外露结构，在多粉尘的工况下使用时，可以额外加装柔性风琴防护罩，避免粉尘进入滑动副造成磨损。从受力特性来看，四根平行光轴的布置方式让滑座可以承受一定的倾覆力矩，当执行件的重心不在滑座中心线上时，对称布置的光轴可以抵消偏载带来的力矩，

　　不会像单导轨结构那样容易出现卡滞，这也是这类结构在小型自动化设备里被广泛应用的核心原因。设计过程中需要重点关注光轴的平行度公差，四根光轴的轴线平行度需要控制在0.02mm每百米行程以内，否则滑座运动过程中会出现阻尼不均的问题，加速滑动副的磨损，固定座上的光轴安装孔需要采用一次装夹镗孔的工艺加工，保证孔位的同轴度与位置度，避免装配后光轴出现扭曲应力。另外滑座的内孔与光轴的配合间隙需要控制在合理范围，间隙过大会导致运动精度下降，间隙过小会增加运动阻力，甚至出现温度升高后胀死的问题，一般常温工况下配合间隙控制在0.01-0.03mm之间最为合适。
