卡通鲨鱼嘴涂装螺旋桨小飞机造型设计

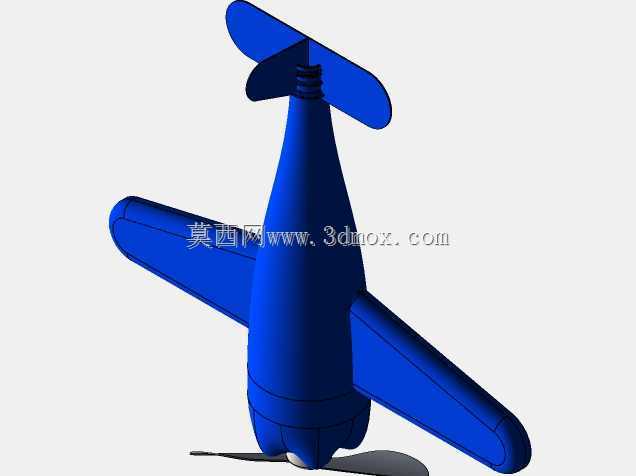

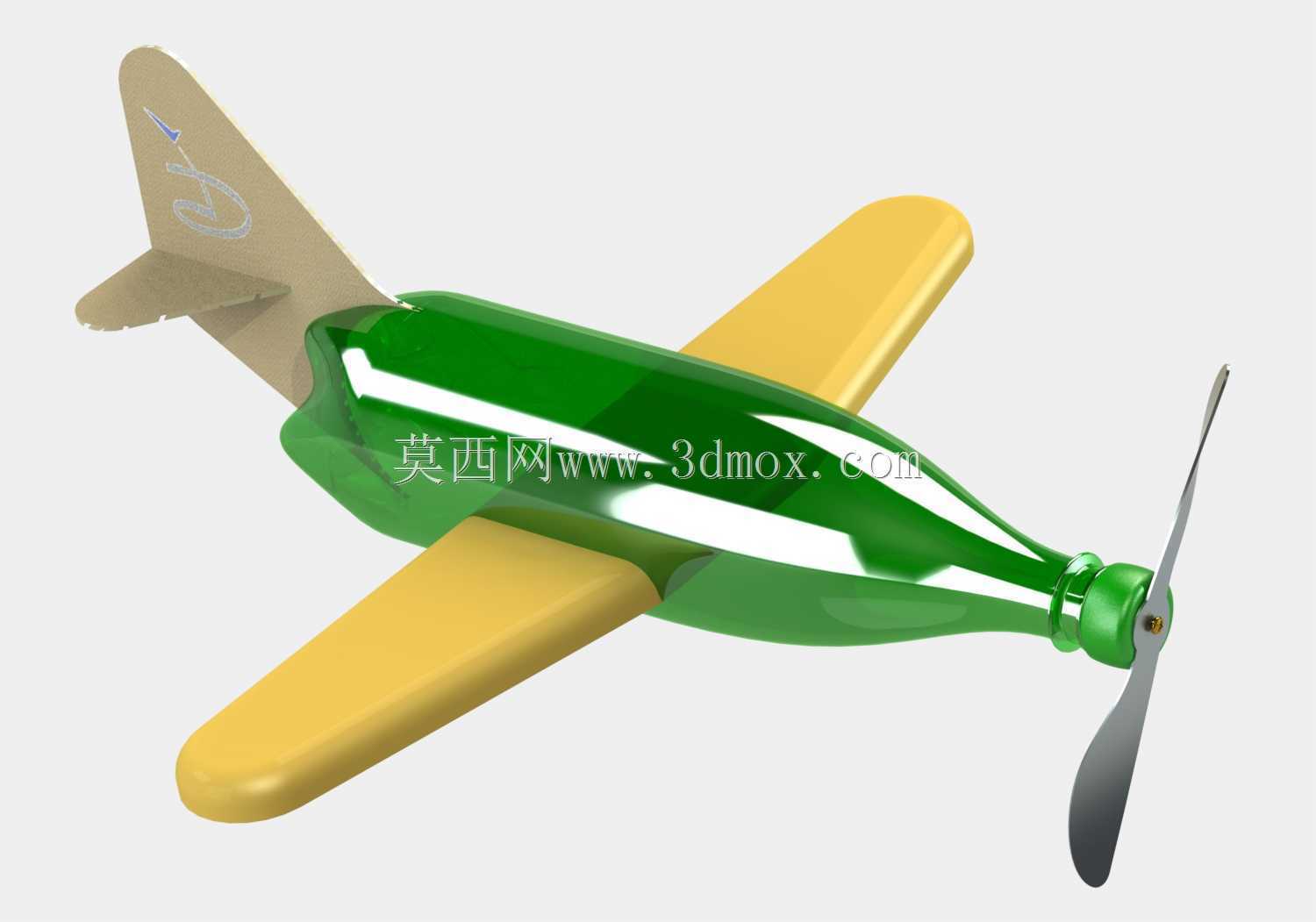

　　这款螺旋桨小飞机的造型设计，最初的需求落地场景是面向儿童文创周边与桌面装饰摆件赛道，同时也可作为青少年航模启蒙的静态展示样件使用。从结构设计逻辑来看，整机采用下单翼常规布局，机身主体为流畅的纺锤形曲面，没有突兀的棱角转折，一方面是还原早期螺旋桨竞速机的气动外形特征，另一方面圆润的曲面也适配注塑成型的工艺要求，避免出现壁厚不均导致的缩痕问题，曲面过渡处的圆角半径统一控制在1.5mm以上，既保证脱模顺畅，也能避免儿童把玩时出现磕碰划伤的风险。机头位置的两叶螺旋桨采用独立装配结构设计，桨叶根部与机头整流罩的连接轴预留了0.2mm的转动间隙，不需要额外加装轴承，依靠塑料件本身的装配公差就能实现顺畅的手动转动，还原螺旋桨飞机的动态特征，

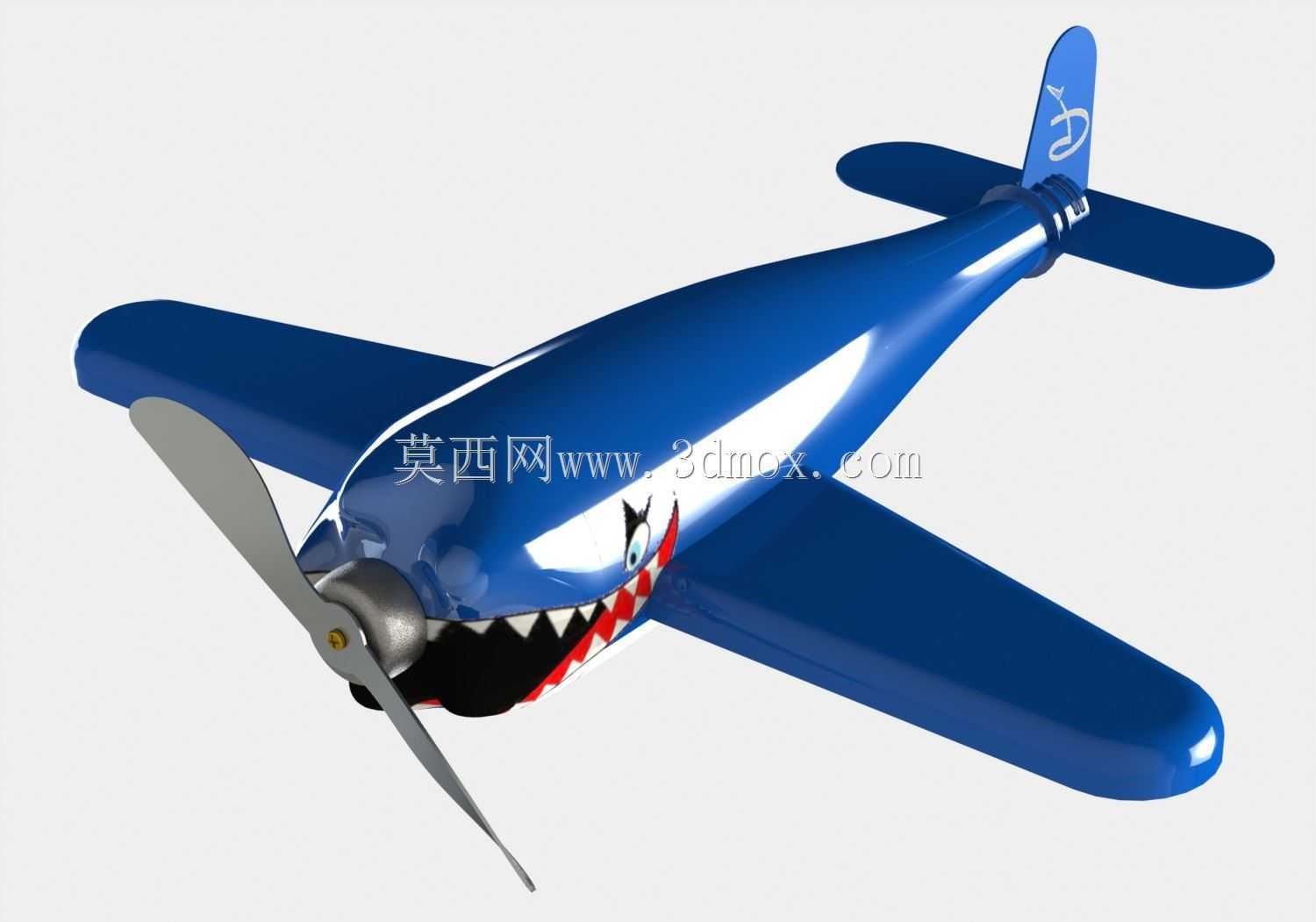

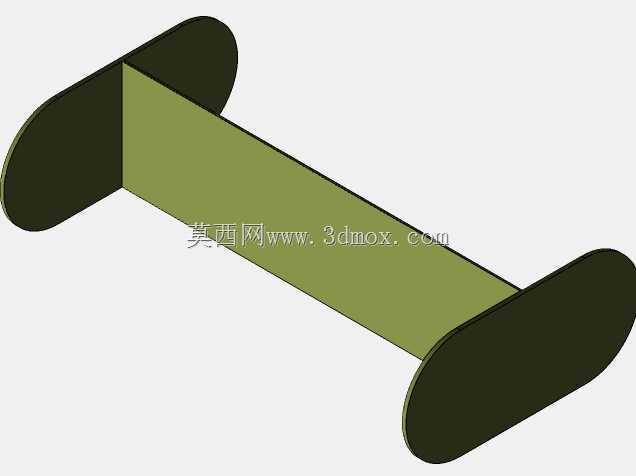

　　整流罩部分做了收窄的锥形过渡，和机身曲面做G2连续衔接，不会出现视觉上的断差。尾翼部分采用常规的垂尾加平尾布局，垂尾顶端做了圆弧收边，平尾对称布置在垂尾根部两侧，和机身尾部的曲面完全贴合，装配时采用卡扣式连接，不需要额外打胶就能实现牢固固定，卡扣的扣合量设计为0.8mm，既保证装配后的紧密度，也不会因为扣合量过大导致装配时出现零件发白断裂的问题。涂装设计上采用了辨识度极高的鲨鱼嘴卡通涂装，机头位置的锯齿状嘴部线条、卡通化的眼睛图案，都是沿着机身曲面做UV映射贴合，不会因为曲面弧度出现图案拉伸变形的问题，垂尾上的标识图案也做了同样的曲面适配处理，保证各个角度观察都能看到完整清晰的涂装效果。整机的外形尺寸控制在长度220mm、

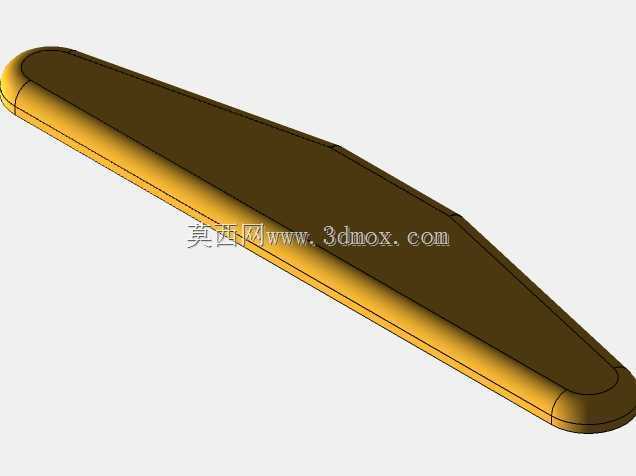

　　翼展260mm、机高90mm的范围内，这个尺寸边界既可以满足桌面摆件的摆放需求，不会占用过多桌面空间，也适配常规的注塑模具模架尺寸，不需要定制特殊规格的模架就能完成生产，降低开模成本。从安装边界来看，整机底部没有设计突出的起落架结构，而是采用平底式的机身底部设计，放置在平面上时可以依靠机身腹部和机翼后缘的三个接触点实现稳定放置，不需要额外配置展示支架，接触点的位置做了0.3mm的凸起平面，避免长期放置时底部曲面出现磨损掉漆的问题。机翼部分和机身采用一体化设计？不对，实际建模时机翼和机身是拆分的独立零件，机翼根部的插接榫头长度为12mm，和机身对应的插接槽做了过盈0.1mm的配合设计，装配后机翼不会出现松动下垂的问题，

　　机翼的翼型采用平凸翼型，厚度从翼根到翼尖逐渐减薄，翼尖处做了圆弧上反处理，既还原真实飞机的翼型特征，也能提升放置时的稳定性。在实际应用场景中，这款造型除了作为静态玩具和摆件之外，也可以经过简单的结构改装后加装微型动力模块，做成小型室内遥控航模，机身内部预留了直径30mm、长度80mm的空腔，可以容纳小型锂电池和接收电路板，机头位置的螺旋桨连接轴也可以直接适配微型空心杯电机，不需要对原有外形做大幅度修改就能实现动态飞行的功能。设计过程中对所有的壁厚做了统一管控，机身外壳的壁厚均匀控制在2mm，加强筋的厚度为1.2mm，避免出现注塑时的填充不足或者翘曲变形问题，所有的零件拔模斜度统一设置为1.5度，外表面做高光处理，内表面做蚀纹处理，既保证外观的光洁度，也能减少注塑时的顶出痕迹。
