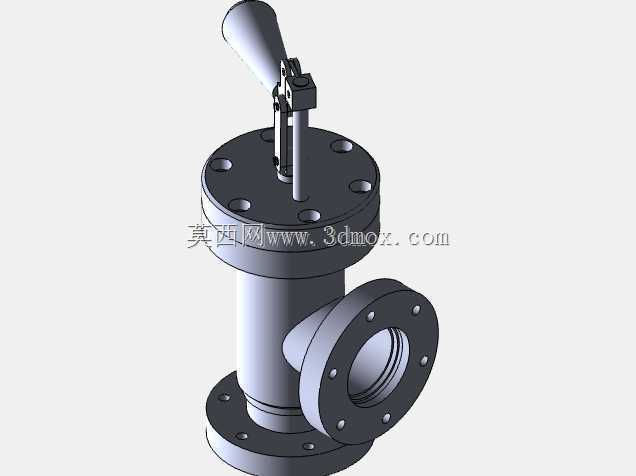

角式带手动操作杆法兰连接组装阀门

　　在工业流体输送管网的节点控制场景中，角式结构的阀门一直承担着管路转向处截流、调节的核心作用，这类阀门不需要额外配置管路弯头就能直接完成90度转向的流体通断控制，能有效缩减管路安装的空间占用，在电力行业的油循环系统、化工行业的介质输送管路、给排水系统的立管支管连接位置都有广泛应用。这款组装式阀门采用角式阀体结构，介质从下部法兰端垂直进入阀体腔室，经过阀芯组件的通流截面后从侧部水平法兰端流出，相比直通式阀门，其流道的转向设计能在小空间内完成管路走向调整，尤其适合安装空间局促、管路需要垂直转水平布置的现场工况。从功能特性来看，这款阀门配置了顶部延伸的手动操作杆，操作杆通过杠杆式结构与阀芯启闭组件连接，相比常规手轮操作的阀门，

　　加长操作杆能提供更大的操作力矩，在系统压力较高的工况下，操作人员不需要借助额外的加力杆就能完成阀门的启闭动作，同时操作杆的倾斜布置也能避开阀体上方的管路或其他设备构件，避免操作空间干涉。阀体的连接端全部采用法兰连接结构，法兰端面加工有均匀分布的螺栓孔，安装时通过螺栓与对应管路的法兰进行对接，法兰密封面可适配金属缠绕垫片或橡胶密封垫片，能满足不同压力等级、不同介质特性的密封要求，法兰连接的形式也便于后期阀门的拆卸检修，不需要对整段管路进行切割作业就能完成阀芯密封件的更换或整体阀门的替换。在设计思路上，这款阀门采用全组装式结构，将整体结构拆分为阀体主体、上阀盖、操作杆支架、阀芯组件、密封压盖、连接法兰等多个独立零件，

　　每个零件都可以单独进行加工制造，不同零件根据受力工况选用不同的材质，比如阀体主体采用铸钢材质保证承压能力，操作杆采用调质合金钢提升抗扭强度，密封件采用耐油橡胶或聚四氟乙烯材质适配不同介质的腐蚀特性，这种分件组装的设计既降低了整体铸造的工艺难度，也能根据实际使用需求灵活更换不同规格的阀芯组件，实现截流、节流、止回等不同功能的快速切换。从安装边界来看，这款阀门的下部法兰与侧部法兰的端面保持垂直，安装时需要保证下部法兰与垂直管路的同轴度，侧部法兰与水平管路的同轴度，法兰螺栓孔的跨中布置要符合管路安装规范，避免螺栓与管路其他构件产生干涉；阀体顶部的操作杆向上倾斜延伸，安装时需要预留足够的操作空间，

　　保证操作杆的全行程摆动范围内没有其他设备遮挡，操作末端的握持位置要处于操作人员便于施力的高度，避免高空操作或俯身操作带来的安全隐患。阀门的整体外形尺寸适配常规工业管路的通径规格，法兰的螺栓孔间距、法兰厚度、密封面尺寸都符合对应压力等级的法兰标准，不需要额外加工过渡连接件就能直接与标准管路进行对接。在实际工况运行中，这款阀门的流道设计做了圆弧过渡处理，介质在阀体内转向时的流阻相比直角式焊接弯头更低，能减少介质输送过程中的压力损失，降低管路系统的运行能耗；阀盖与阀体的连接采用周向均匀布置的螺栓进行压紧，中间配置密封垫片，能保证阀腔的压力密封，避免介质从阀盖结合面出现泄漏；操作杆与阀盖的配合位置设置了填料密封结构，通过压盖螺栓压紧填料，能在操作杆摆动过程中持续保持密封性能，防止介质从操作杆的穿出位置出现外漏。针对电力变压器的油循环系统场景，这款阀门可以安装在变压器油箱与冷却器的连接管路上，用来控制变压器油的循环通路，在冷却器检修时可以关闭对应阀门，不需要排空整个油箱的变压器油就能完成检修作业，大幅降低检修的工作量与介质损耗；在化工生产场景中，这款阀门可以安装在反应釜的底部出料位置，角式结构能避免反应釜底部的介质沉积，手动操作杆可以在出料过程中灵活调节开度，控制介质的出料流量；在建筑给排水系统中，这类角式阀门可以安装在立管与水平支管的连接位置，用来控制支管的供水通断，法兰连接的形式也能适应大管径给排水管路的安装需求。
