V型六缸发动机缸体曲轴结构设计

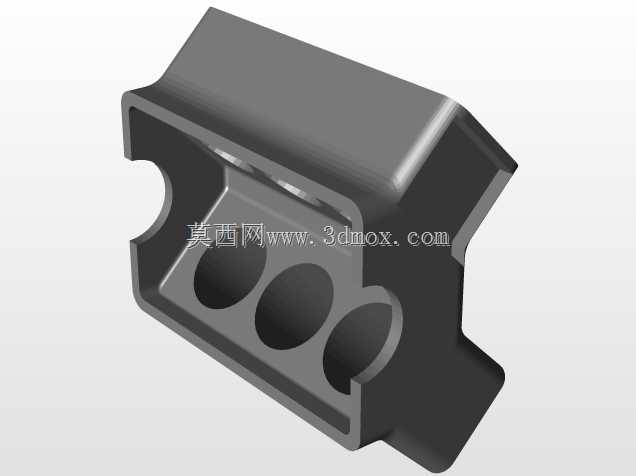

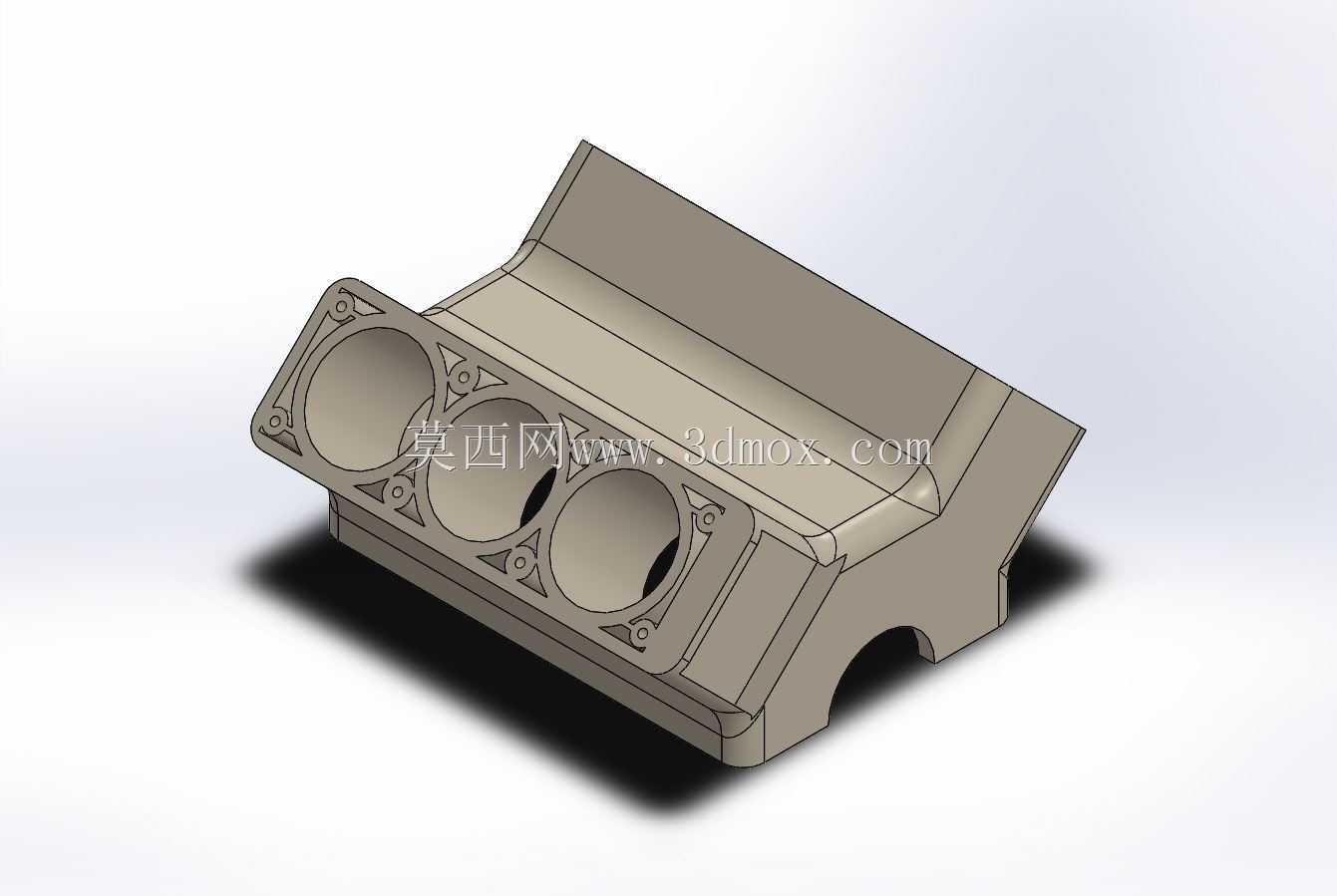

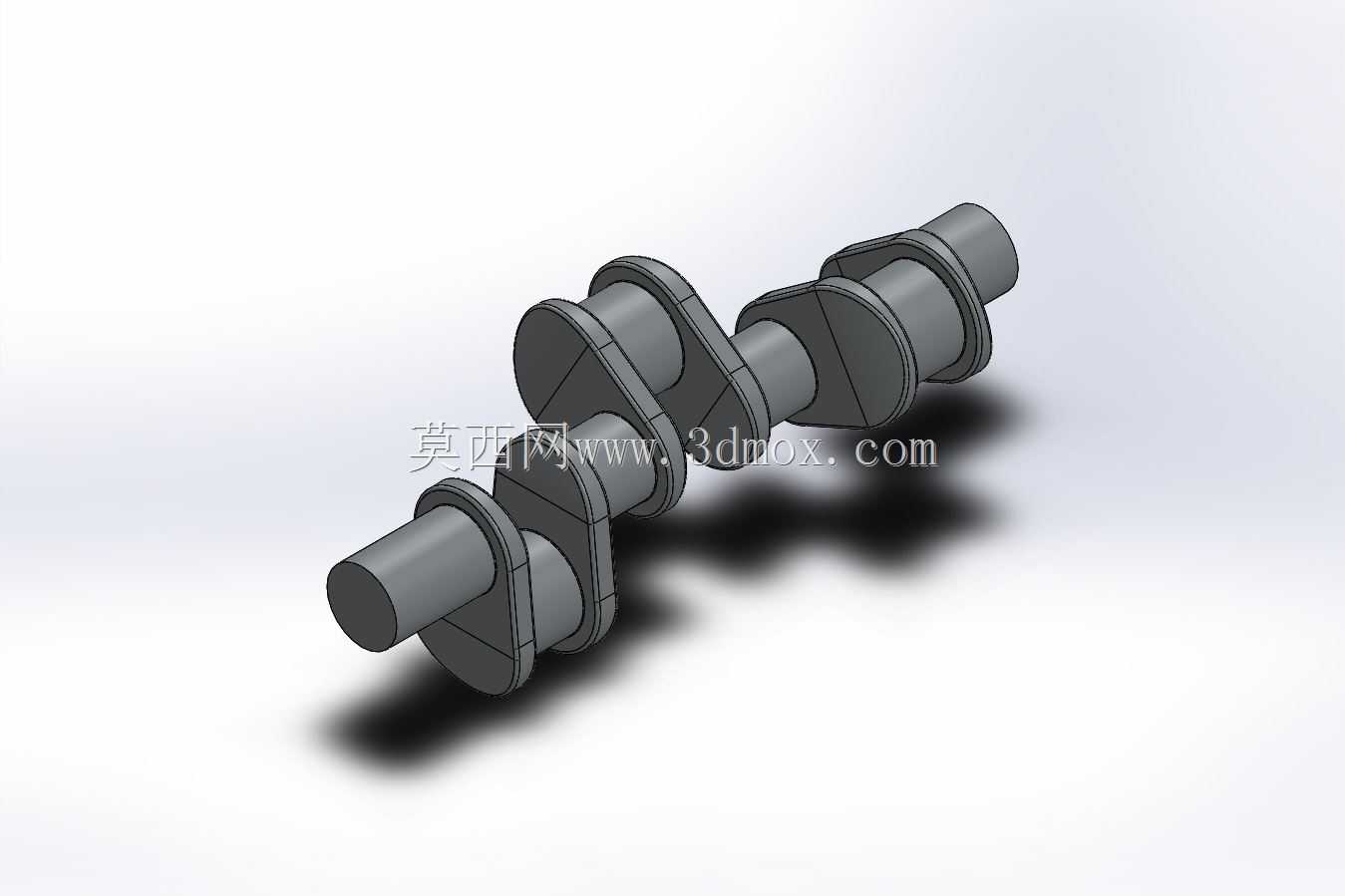

本次呈现的V6动力核心部件结构，主要面向乘用车辆、中小型工程机械的动力配套场景，作为内燃机的核心承载基体，缸体与曲轴的配合精度直接决定整机运转的平顺性与输出效率。从实际装车工况来看，V型六缸布局相比直列机型，横向安装尺寸更紧凑，能更好适配前置后驱、四驱车型的机舱布局，同时60度或90度的气缸夹角设计，可平衡一阶、二阶往复惯性力，降低整机运转时的振动传递，提升驾乘端的NVH表现。设计阶段首先围绕气缸排布的夹角做了多轮校核，结合曲轴的曲柄销布置，将相邻两缸的点火间隔角控制在均匀区间，保证各缸做功顺序衔接顺畅，避免出现动力输出的断续波动。缸体部分采用整体式龙门结构设计，侧壁预留了加强筋布局，在保证整体刚性的前提下尽可能控制铸件壁厚，降低整机自重，气缸孔周边设计了均匀分布的螺栓连接凸台，用于后续缸盖的装配紧固，凸台位置做了局部加厚处理，避免螺栓预紧力导致缸孔变形，影响活塞环的密封效果。曲轴部分采用全支撑设计，每个曲柄臂两侧都设置主轴颈承载，对应缸体上的主轴承座位置，安装时主轴承盖通过定位销与缸体精准配合，保证曲轴的回转中心与缸体主轴承孔同轴度控制在合理公差范围内，减少运转过程中的轴颈偏磨。从安装边界来看，缸体前端预留了正时机构、水泵、机油泵的安装接口，后端设计了与变速器连接的定位止口与螺栓孔位，侧面布置了机油道、冷却水道的开孔，可直接对接外围的润滑、冷却系统管路，油底壳安装面做了平面度预留，满足密封垫片的压装要求。目前展示的结构处于开发中段，已完成缸体与曲轴的配合公差校核、运动干涉检查，后续可在此基础上补充活塞连杆组、配气机构、附件系统的装配设计，最终形成完整的动力总成三维模型，可直接用于后续的铸件开模、样机试制阶段的结构验证，也能作为动力总成匹配阶段的机舱布局校核参考，帮助整车布置阶段确认动力单元与周边悬架、转向、冷却系统的间隙是否满足设计要求。
