法兰连接式三通截止换向阀结构

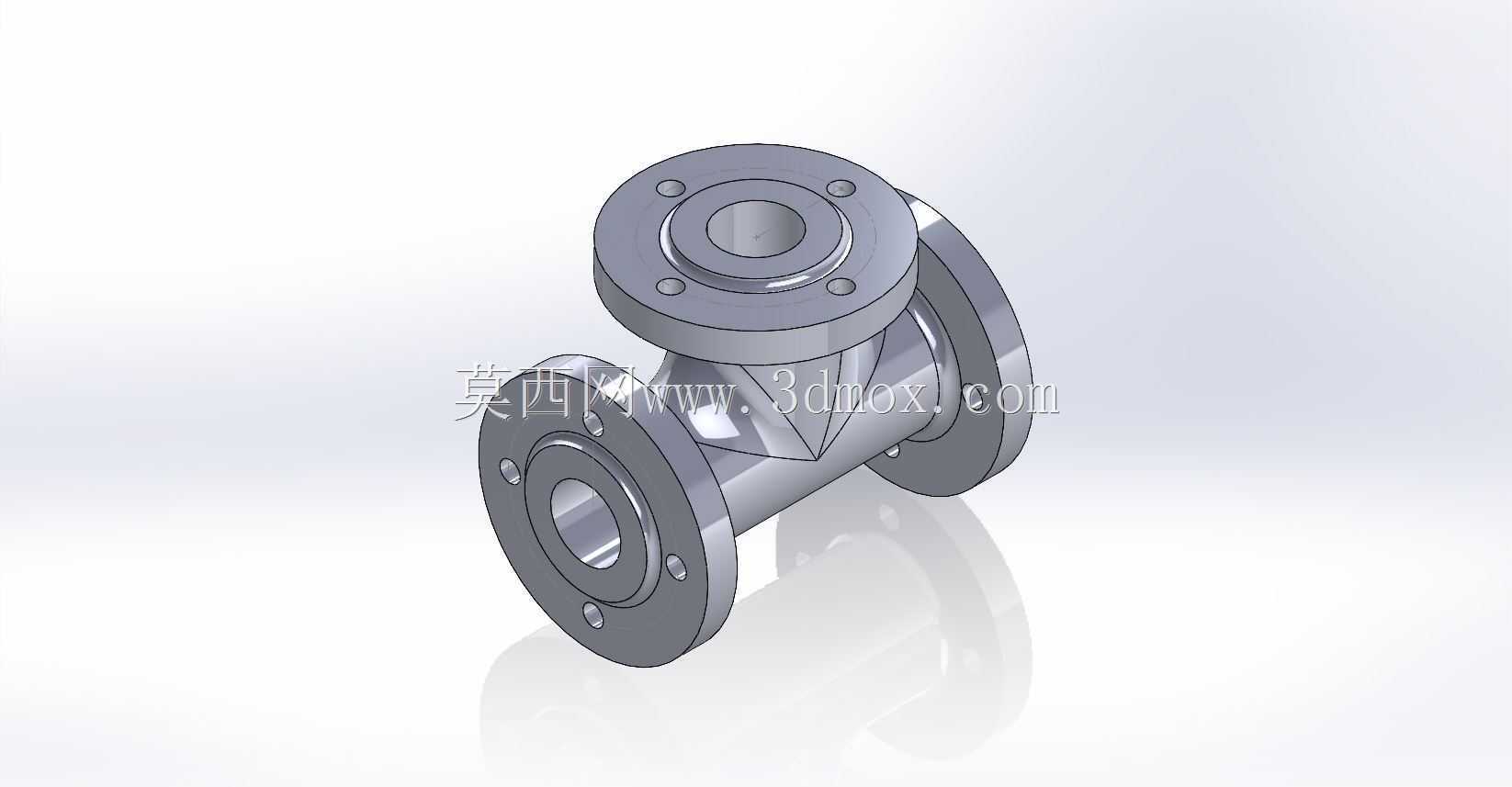

　　该三通法兰阀件主要应用于工业流体管路系统中，承担介质分流、合流、流向切换以及通断截断的功能，常见于化工给排水、工艺管线、水处理机组、暖通动力站和中小型流体输送成套设备里。阀体采用三个正交方向的法兰接口布置，三个通道轴线两两垂直，能够在同一节点上同时对接三段管线，省去额外拼装弯头、短接和独立阀组的工作量，也减少了管路中潜在的泄漏点。

　　从现场布置角度看，三端法兰均采用带均匀螺栓孔的圆形法兰盘结构，安装时可直接与同压力等级的管道法兰配对，通过螺栓周向紧固实现密封。法兰端面预留了密封面位置，可适配非金属垫片或金属缠绕垫片；三个接口的相对位置固定，设计管路走向时需要在阀体周围留出法兰盘外径、螺栓穿装空间以及扳手操作空间，不能把阀体紧贴墙体、支架或其他设备布置。若阀门需要定期检修，还应在轴向留出抽出内件或拆卸阀盖的维护距离。

　　阀体中段为近似三通的腔室结构，介质从任一接口进入后，可在腔体内完成转向或分配。相较普通两通截止阀，这种三通结构在需要旁路切换、循环回路、双供源汇合或一进两出分配的场合更有优势，能够减少管路上阀门数量，缩短管线长度，并降低局部阻力累积。阀腔过渡处采用圆滑壁厚变化，有利于降低介质在转向过程中的涡流和冲蚀，对含轻微颗粒或黏度较高的介质也更友好。

　　顶部设置带法兰的阀盖或驱动连接端，用于容纳阀杆、密封件和启闭件。阀盖法兰与阀体之间通过周向螺栓压紧，形成可拆连接，便于在检修时更换密封垫、修整密封面或检查内部启闭件。阀杆轴线与其中一个侧向通道轴线垂直，操作端位于阀体上方，手轮或执行机构安装后不会干涉两侧法兰管道。若配置气动、电动执行机构，还需要在顶部额外核算驱动装置高度和支撑强度，避免管道振动引起阀杆受力偏斜。

　　结构设计上，三个法兰端与主体腔室之间采用增厚过渡，避免应力集中在焊接或铸造转角处。对于铸造阀体，过渡圆角可改善金属液充型和冷却收缩；对于焊接成型阀体，则有利于减少焊缝根部缺陷。流道内壁应尽量保持连续，避免出现突兀台阶，以减少介质滞留和压力损失。密封副通常布置在阀瓣与阀座之间，通过阀杆升降实现截止动作；若作为止回功能使用，内部启闭件可依靠介质压力和复位结构自动关闭，防止反向流动。

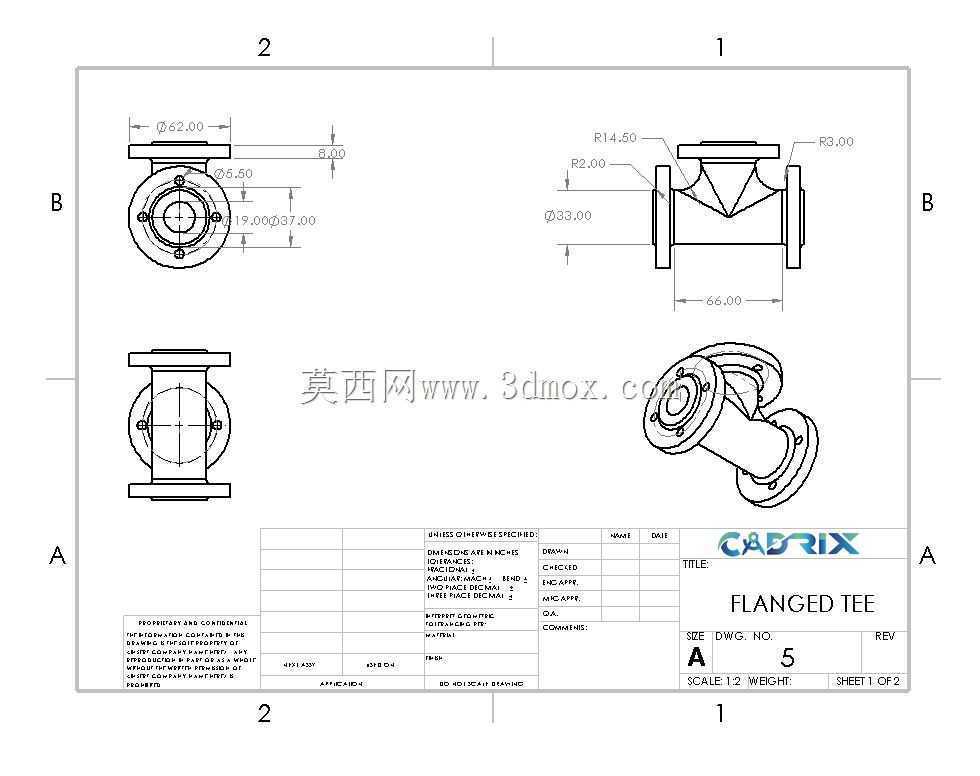

　　在选型和建模时，需要重点核对法兰外径、螺栓孔分布圆、孔径与孔数、通道公称通径、阀体总宽、总高以及端部到中心的尺寸。三维结构中，三端法兰中心应保持明确的装配基准，阀盖法兰螺栓孔也要与阀体孔位协调。管路设计人员可据此完成管道预制、支架位置设定和操作空间校核；结构工程师则可进一步开展壁厚校核、密封面比压分析和流道阻力评估。整体结构紧凑、接口规整，适合作为标准化管路节点件纳入成套设备三维布置。
