NASA桶鼓挑战赛挖掘铲斗结构设计

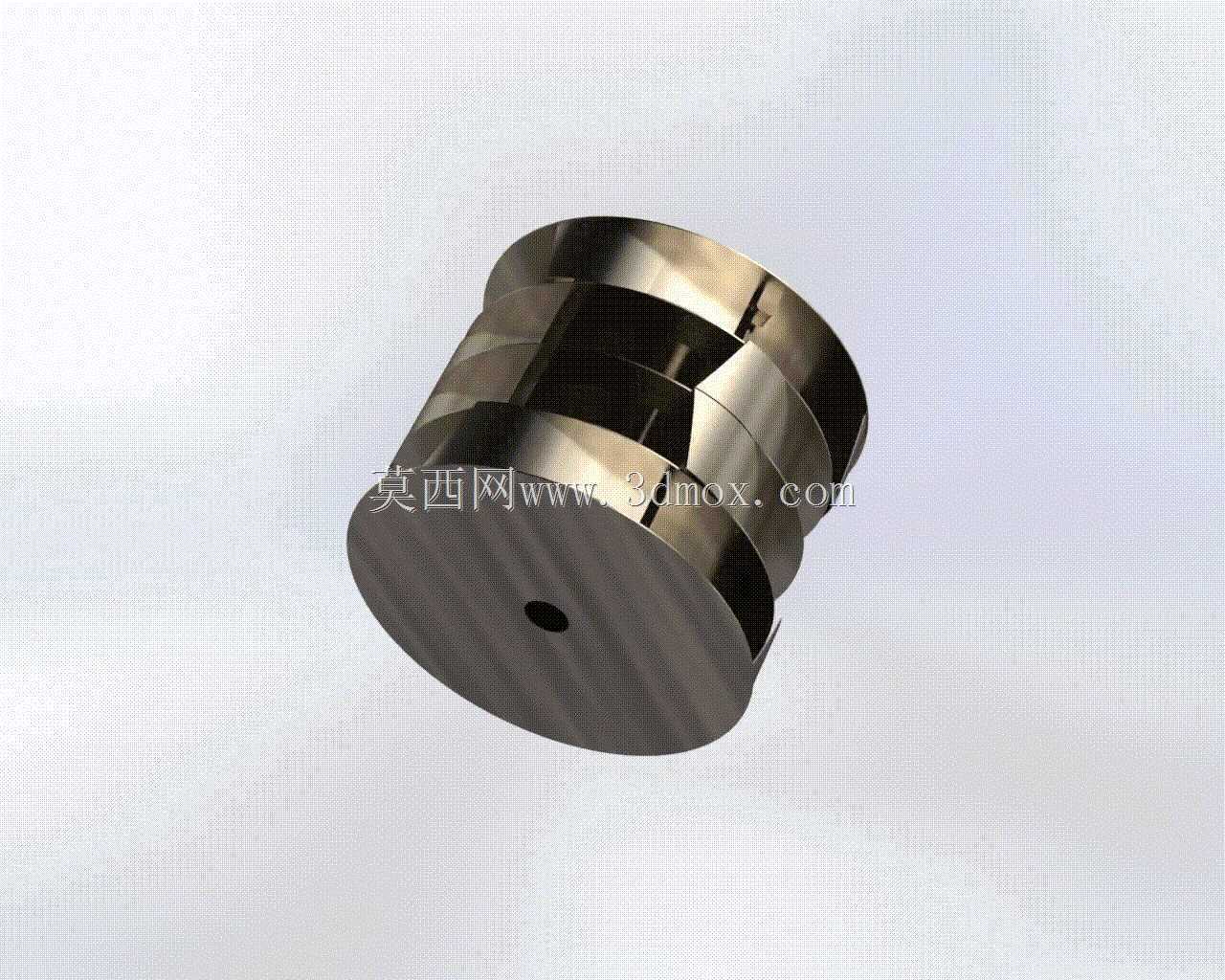

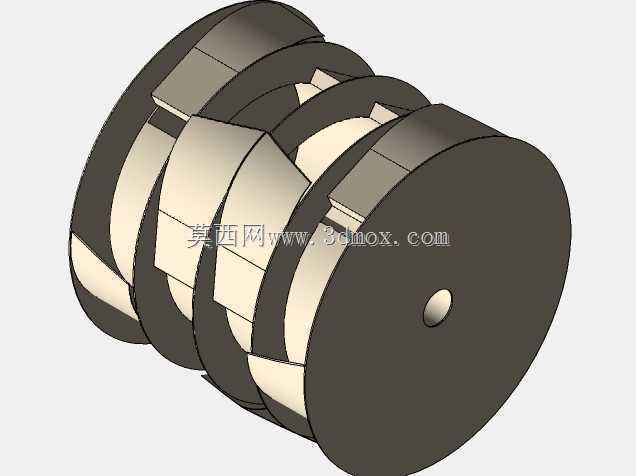

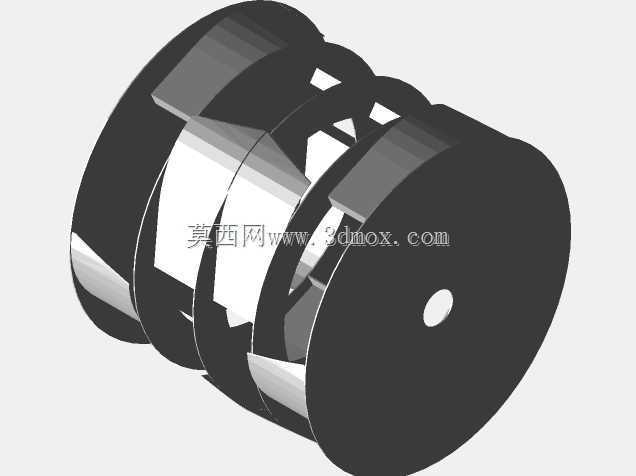

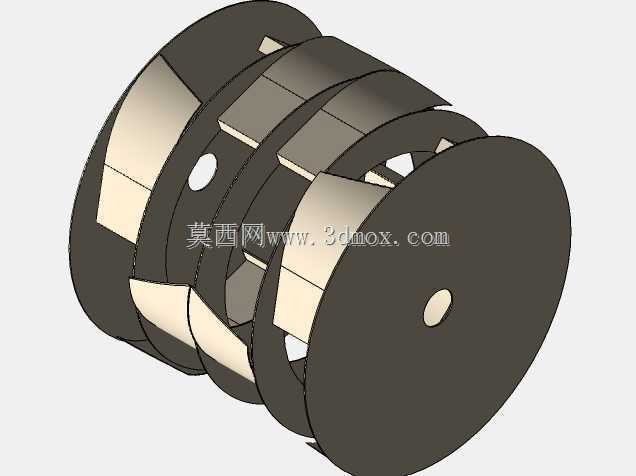

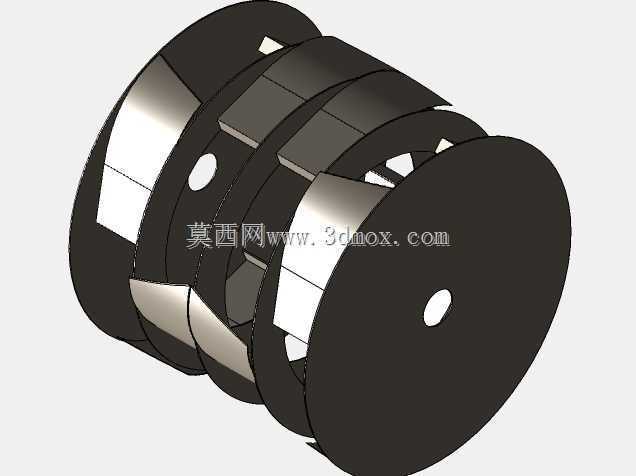

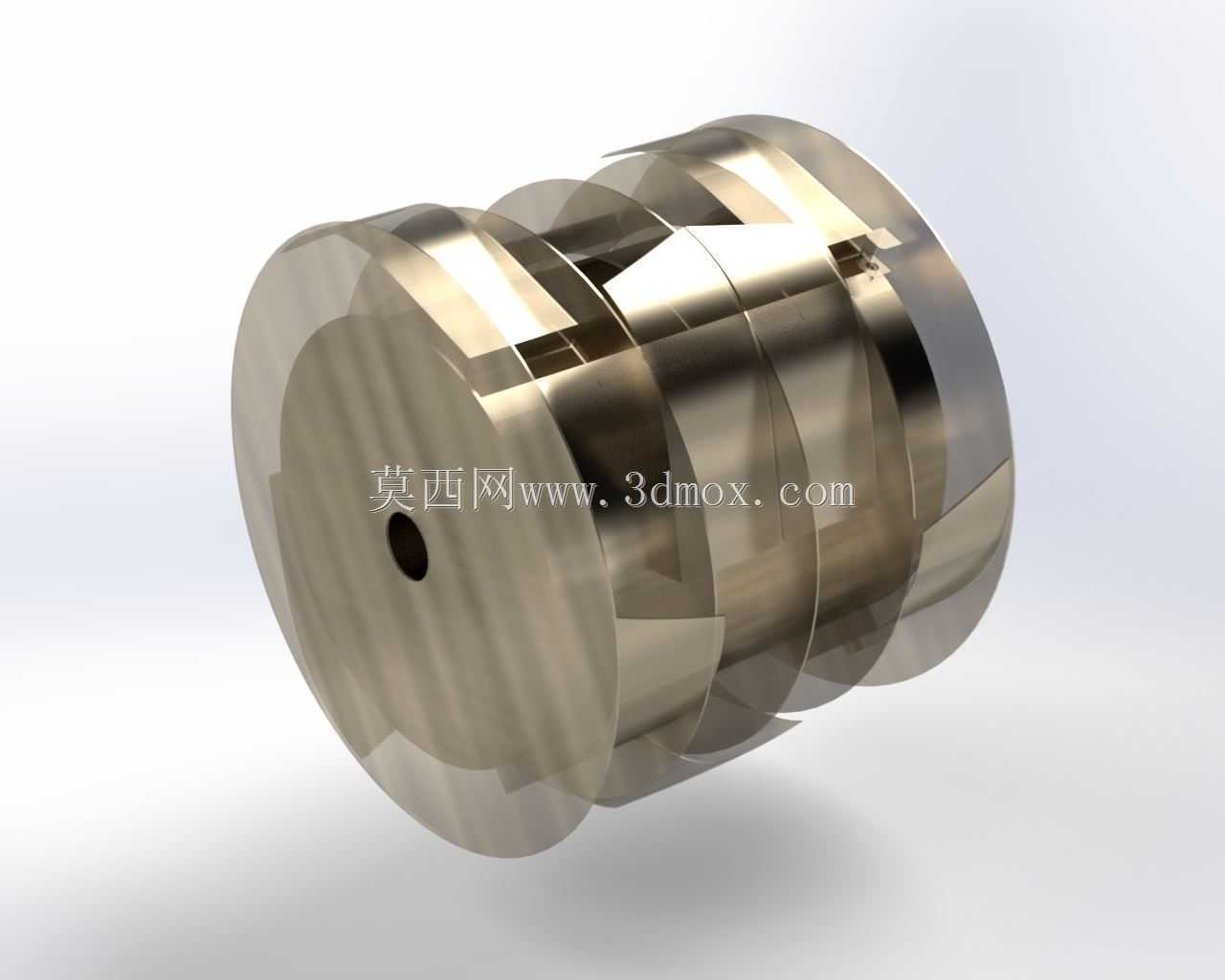

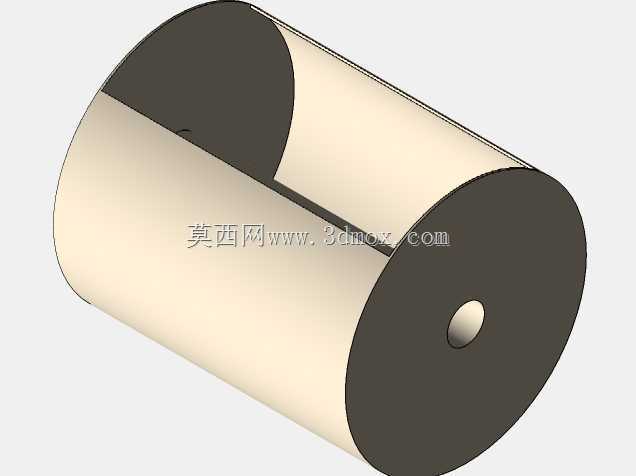

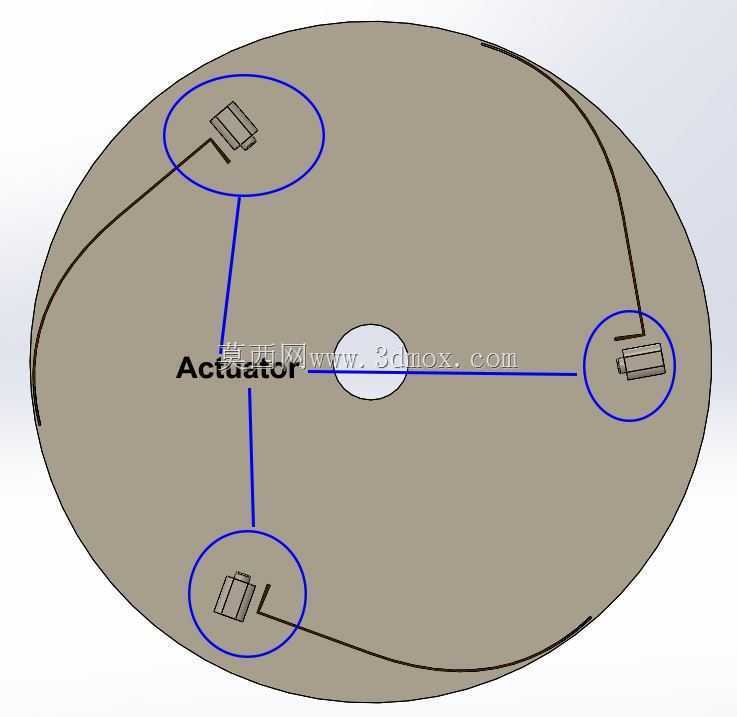

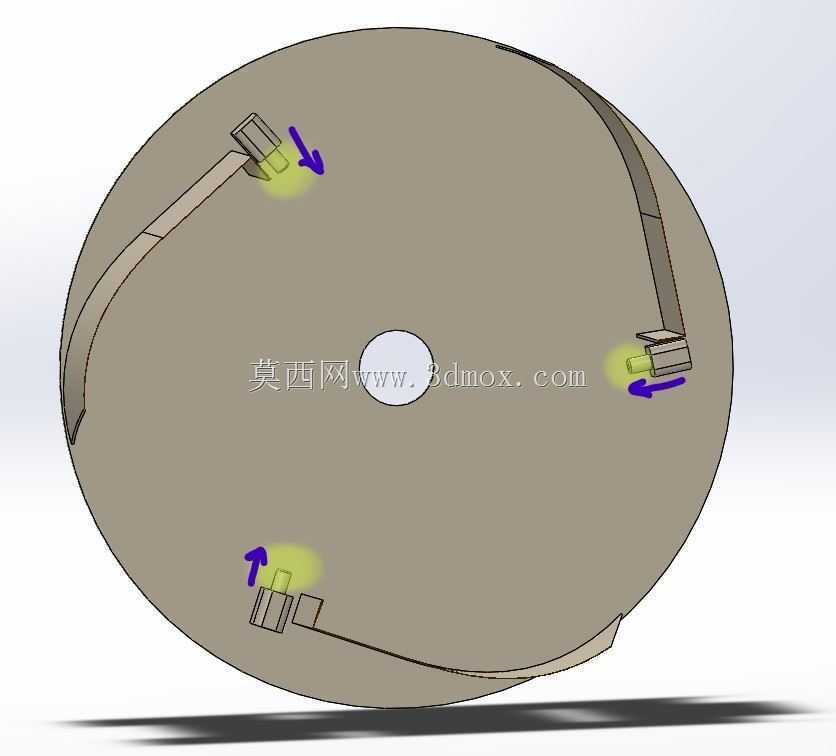

　　该结构面向地外天体表层风化层采样作业场景设计，适配深空探测无人采样设备的前端作业需求，可在低重力、无大气的天体表面完成表层松散岩土的采集、暂存与转移作业，解决传统采样结构在低重力环境下取料充盈度不足、卡滞风险高的问题。整体采用旋转挖掘+半静止铲斗的双组件配合架构，旋转挖掘部分为主动作业端，通过伸出的臂状锁止结构与半静止的铲斗部分形成配合，当旋转挖掘组件绕轴线回转时，锁止结构带动铲斗同步完成切削动作，避免低重力下铲斗随物料滑移导致的切削失效。作业端周向均匀布置12个勺状切削勺，回转过程中勺体依次切入风化层，将松散岩土舀起后随回转动作输送至铲斗内部暂存，随着持续回转，勺体带起的浮土在离心与重力共同作用下沉积在铲斗顶部腔体内，

　　无需额外的输料机构即可完成物料的归集，大幅简化采样端的结构复杂度，降低深空探测设备的重量与故障点。当铲斗内物料充盈到设计阈值后，可通过整体翻转铲斗的方式将采集到的风化层物料倾倒至后续存储或分析单元，倾倒动作无需额外拆解结构，适配无人设备的自动化作业流程。结构主体选用镁合金作为加工材料，兼顾结构强度与轻量化需求，适配航天发射的载荷重量限制，同时镁合金的切削加工性能优异，可通过常规机加工工艺完成高精度零件制造，也适配金属3D打印的一体成型工艺，减少装配环节带来的连接强度损耗。结构的核心安装边界尺寸控制严格，最大外径为400mm，铲斗主体部分宽度为98mm，整体最大长度为360mm，整体作业端重量控制在4.96kg，

　　可直接适配中小型探测车的前端作业接口，无需对探测车的挂载结构做大规模改造。理想作业状态下，单斗采样容积可达27.72，充盈比设计目标为70%，可满足单次采样任务的物料量需求，同时避免物料过满导致的回转卡滞。结构的配合间隙经过针对性设计，旋转挖掘部分与铲斗部分的配合间隙控制在0.2mm-0.3mm之间，既保证回转动作的顺畅，又避免细颗粒风化岩土进入配合间隙导致的磨粒磨损，延长作业端的无故障工作时长。勺状切削勺的切入角设计为15度，可在低重力下顺利切入压实度中等的风化层，不会出现勺体打滑无法入土的问题，勺体边缘做了0.5mm的钝化处理，避免切削过程中刃口崩损，同时不会过度增加切削阻力。铲斗的内壁做了光滑过渡处理，无直角积料死角，

　　倾倒物料时可保证物料顺利流出，减少残留。锁止结构采用楔形接触面设计，锁止时接触面的压应力均匀分布，不会出现应力集中导致的结构变形，解锁时仅需旋转挖掘部分小幅回转即可脱离锁止，动作可靠无卡滞。该结构除了应用于深空探测采样场景外，也可经过小幅改造适配地面松散物料的小批量采集作业，比如工业粉料的定点取样、浅层地质勘探的表层土壤采集等场景，通过更换不同材质的切削勺，可适配不同硬度的作业物料，结构的通用性较强。建模过程中对所有运动部件做了干涉检查，全行程回转过程中无部件干涉，配合公差符合航天结构件的加工精度要求，可直接用于后续的工程样机试制与性能验证。
