航空发动机多叶片螺旋桨结构设计

　　这类螺旋桨结构主要适配航空涡轮类动力单元的前端推进段，也可经过参数调整后用于小型涡喷实验台、高速风洞测试模型的动力输出端，在航空教具研发、小型无人动力设备验证场景中也有较多应用。从实际功能来看，该结构核心作用是将涡轮轴输出的旋转动能转化为轴向推进力，每一片叶片的翼型曲面都经过气动逻辑校核，在高转速工况下能够保证气流沿轴向均匀导出，减少叶尖涡流带来的能量损耗，同时降低运转过程中的气动噪声与结构振动。

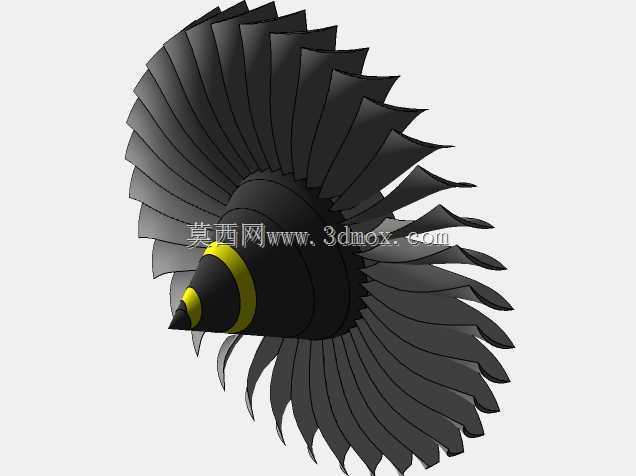

　　设计过程中首先要确定桨毂的安装基准，桨毂中心预留的轴孔与动力输出轴采用过渡配合，配合面设置键槽结构传递扭矩，避免高转速下出现轴与桨毂的相对滑移。桨毂外部的整流锥采用渐缩式曲面设计，从前端尖点平滑过渡到桨叶根部安装位，能够打散迎面来流的滞止区域，减少进气端的气流阻力，整流锥表面的环形凸台结构既可以作为叶片安装的定位基准，也能在高速旋转时对根部气流做二次梳理，避免气流在桨毂根部形成紊流区。

　　叶片部分采用等强度悬臂梁设计逻辑，从根部到叶尖的厚度逐渐递减，根部截面厚度最大，能够承载旋转过程中产生的离心拉应力与气动弯曲载荷，叶尖部分做薄型化处理，降低叶尖的线速度带来的阻力增量。每片叶片的安装角沿径向存在渐变，靠近根部的安装角更大，适配根部较低的线速度，保证不同径向位置的叶片截面都能处于最优攻角区间，提升整体的推进效率。叶片沿周向均匀排布，相邻叶片的间距经过气动间距校核，避免前一片叶片的尾流直接冲击到后一片叶片的进气面，减少流场干涉带来的效率损失。

　　安装边界方面，桨毂后端的安装端面与动力单元的机匣端面保留1.5-2mm的装配间隙，避免热胀状态下出现端面摩擦，叶片的最大回转半径需要匹配动力舱的内壁直径，预留至少5mm的安全间隙，防止高转速下叶片形变剐蹭机匣。整体结构做动平衡预设，每片叶片的质量差控制在0.5g以内，装配后整体动平衡精度达到G2.5级，满足每分钟上万转工况下的运转稳定性要求。叶片与桨毂的连接采用整体式结构设计，省去了额外的紧固件，减少了装配环节的应力集中点，同时也降低了高速运转下连接件脱落的风险。在实际选型适配时，可根据动力单元的输出转速、目标推力值调整叶片数量、翼型截面参数与整体回转直径，针对不同的应用场景，比如低速大推力场景可适当增加叶片宽度，高速低阻场景可适当减小叶片弦长、降低叶片数量。结构表面的曲面连续性需要达到G2连续，避免曲面出现折角导致的应力集中，同时也能减少气流在曲面表面的附面层分离，提升气动效率。
