三角出口锥形排气喷嘴结构设计

　　在各类需要定向气流喷射、压力能转化为动能的工业场景中，排气喷嘴是决定喷射效率、流场分布的核心部件，这款三角出口的锥形排气喷嘴，正是针对特定流场需求开发的结构件。从实际应用场景来看，这类喷嘴常配套在小型气动吹扫设备、电力设备冷却排气支路、小型推力试验装置上，区别于常规圆形出口喷嘴，三角截面的出口能形成特定形态的喷射流束，覆盖非圆形的吹扫区域，或是在小空间内实现多方向的气流扩散，避免圆形喷口在边角区域出现吹扫盲区。

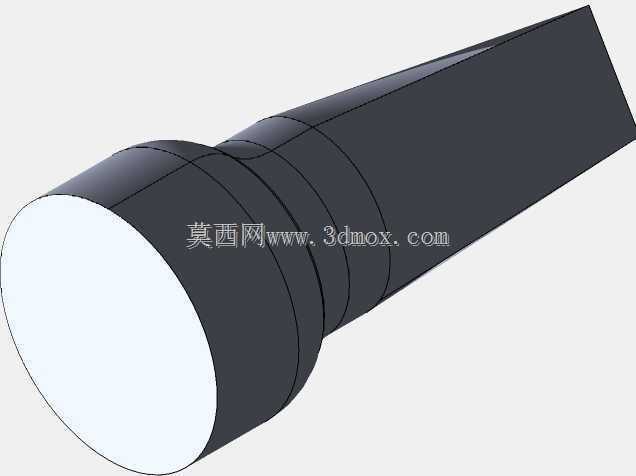

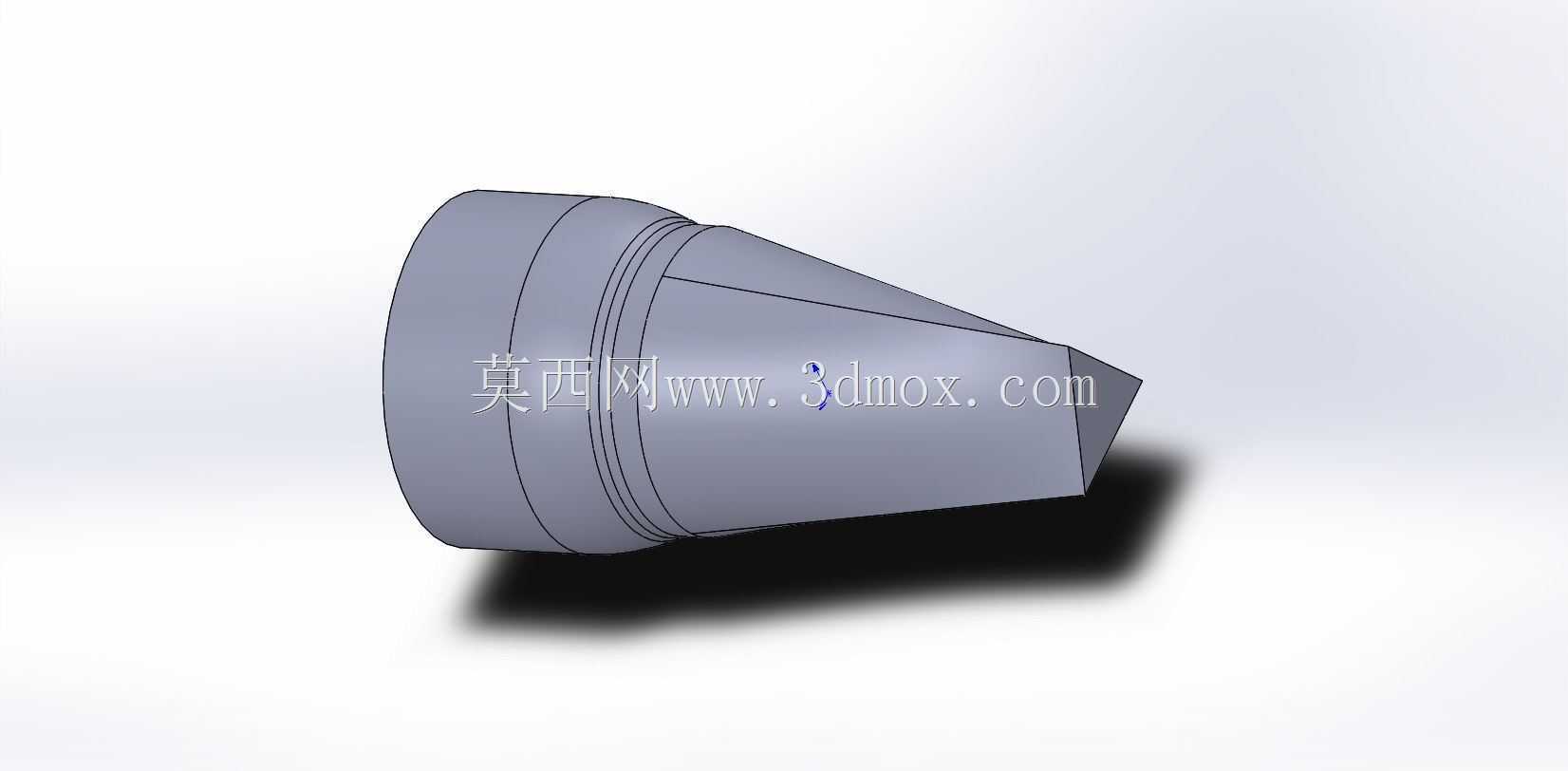

　　从功能特性上看，这款喷嘴采用了渐缩锥形的主体结构，进气端设置了带环槽的连接段，环槽结构用于安装密封胶圈或是卡接固定，保证与上游管路连接时的气密性，不会因为高压气流通过出现连接处泄漏泄压的问题。主体锥段从进气端的大直径平滑过渡到出口端的三角截面，内壁做了连续顺滑的曲面处理，没有突兀的台阶或是棱角，能最大程度减少气流在喷嘴内部的沿程阻力与局部涡流损失，让上游输送来的压缩气体在锥段内逐步加速，在出口位置达到设计要求的喷射速度。三角出口的三个棱边做了微小的倒角处理，避免尖锐棱边在加工、装配过程中出现磕碰崩缺，同时也能减少出口位置的气流尖啸噪音，优化作业现场的声学环境。

　　设计思路上，这款喷嘴没有采用复杂的拼接结构，整体为一体化成型结构，减少了分体装配带来的连接误差与密封隐患。在确定锥段角度时，需要匹配上游供气的压力范围与出口要求的喷射距离，锥角过大容易导致气流在锥段内提前扩散，无法在出口形成稳定的高速射流，锥角过小则会增加喷嘴的整体长度，占用更多安装空间，同时提升加工难度。进气端的外径尺寸与常规通径的气动管路接头匹配，不需要额外制作转接头就能直接安装在现有气路支路上，降低现场改造的配件成本。出口的三角截面边长经过流场仿真验证，三个边的等长设计保证三个方向的喷射扩散角度一致，不会出现某一侧气流偏强、某一侧气流偏弱的流场不均问题。

　　从安装边界来看，这款喷嘴的最大外径位于进气端的连接段，安装时需要预留的径向空间略大于进气端外径，保证连接卡箍或是快插接头有足够的操作空间；轴向长度上，锥段从连接段端面平滑收窄到三角出口，安装后喷嘴不会超出安装面过多，适合在设备内部空间紧凑的气路中布置。喷嘴整体重量较轻，安装后不会对上游管路造成额外的偏重负载，不需要额外设置支撑固定点，直接通过接头连接即可稳定工作。在材质适配性上，该结构既可以采用金属材质加工，用于高温、高压的排气场景，也可以采用工程塑料注塑成型，用于常温低压的吹扫场景，结构本身没有特殊的工艺死角，不管是机加工还是注塑成型都能顺利实现，量产时的工艺成本可控。

　　实际使用过程中，这款喷嘴的三角出口能让喷出的气流形成三角形的覆盖区域，在对设备边角、异形工件表面进行吹扫除尘时，不需要反复调整喷嘴角度就能覆盖全部待吹扫区域，相比圆形喷口能减少约三成的作业移动路径，提升吹扫作业的效率。在小型推力试验场景中，三角出口的射流截面能匹配特定形状的受力靶面，让推力分布更均匀，避免圆形射流集中在靶面中心导致的测量数据偏差。喷嘴内壁的顺滑曲面也能减少气流中的杂质颗粒在壁面的附着，长期使用不会因为积垢导致流道截面变化，影响喷射性能，日常维护只需要定期从进气端通入压缩气体反吹即可，不需要拆解清理。
