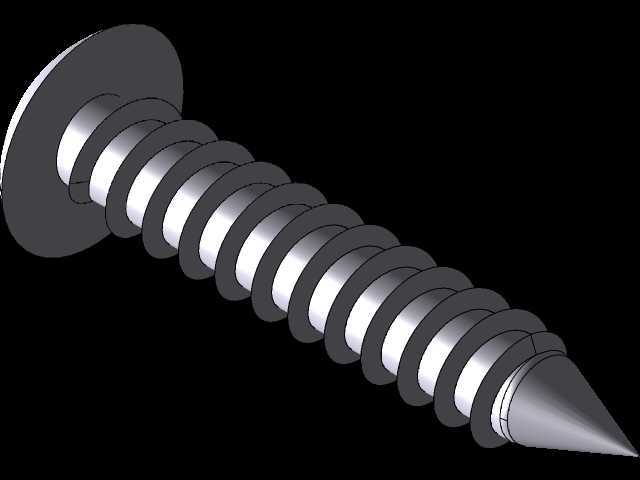

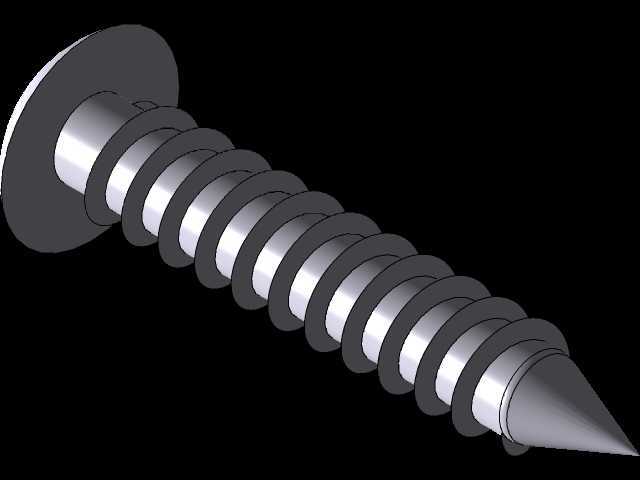

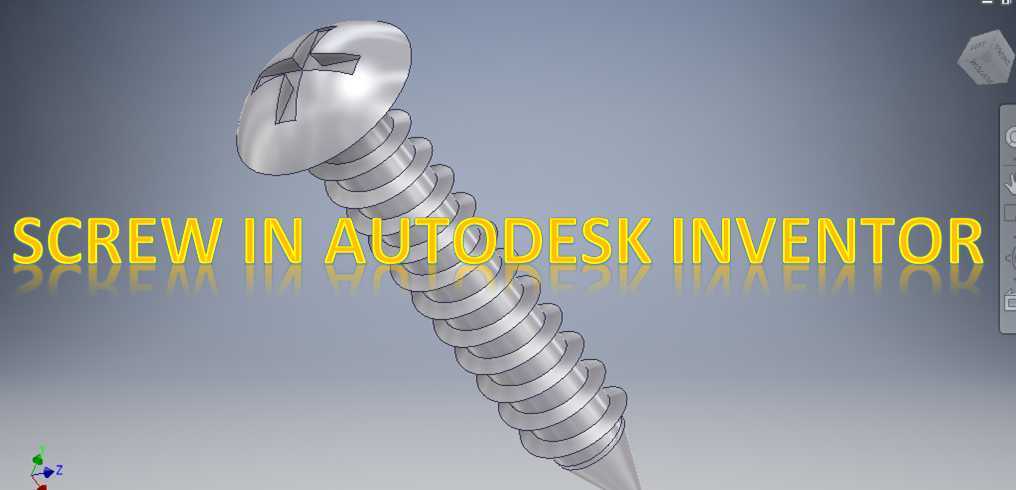

十字槽盘头自攻螺钉三维结构设计

　　从结构设计逻辑来看，盘头的头部造型做了圆弧过渡的大直径设计，相比沉头螺钉，它不需要在被连接件表面锪出锥形沉孔，装配后头部与被连接件表面的接触面积更大，单位面积压应力更小，不会在软质塑料、薄铝板这类低强度基材表面压出凹陷，同时盘头的高度控制在合理范围，既保证十字槽的驱动深度足够，又不会因为头部过高影响装配后外观的平整性，避免出现突出的干涉问题。十字槽的驱动结构做了标准的槽型深度匹配，槽口的倒角角度完全适配通用十字螺丝刀的批头角度，拧入过程中批头与槽口的接触面积均匀，不会出现打滑、槽口崩裂的问题，相比一字槽结构，它的对中性更好，自动化装配线上的电动批头可以快速对准槽口，不会出现偏斜导致的槽口损坏，适配高速自动化装配的生产节奏。这款十字槽盘头自攻螺钉的三维结构，完全围绕实际装配场景的使用需求搭建，日常在薄板金属件连接、塑料壳体装配、木质构件紧固场景中都能见到这类紧固件的身影，它不需要预先在被连接件上攻制内螺纹，依靠自身螺纹的切削挤压特性，在拧入过程中直接成型匹配的螺纹牙型，大幅降低装配工序的复杂度，在小家电外壳组装、配电箱薄板拼接、家具五金固定、汽车内饰件安装等场景中，这类螺钉的使用占比远超普通机牙螺钉。

　　螺纹部分的设计是整个螺钉的核心，牙型角选用自攻螺钉通用的标准角度，牙顶做了微小的圆弧过渡，既保证拧入过程中可以顺畅切削挤压基材形成螺纹，又不会因为牙顶过于锋利在拧入时产生过多切屑，尤其是在塑料件装配场景中，过尖的牙顶容易导致塑料基材开裂，圆弧过渡的牙顶可以让挤压形成的螺纹牙型更饱满，连接强度更稳定。螺纹的导程和牙距经过匹配优化，针对不同基材的特性，牙距的选择兼顾拧入效率和连接强度，牙距过大虽然拧入速度快，但螺纹牙的啮合圈数减少，在受振动载荷时容易松脱；牙距过小则拧入阻力大，装配效率低，还容易导致基材被攻碎。

　　螺杆末端的导向锥角做了合理设计，拧入时可以快速对准预制的导向孔，不会出现偏斜刮伤孔壁的问题，导向部分的长度控制在1-2个牙距范围，既保证导向顺畅，又不会浪费有效啮合的螺纹长度。从安装边界来看，这类螺钉的预制导向孔直径需要根据基材材质调整，在0.8-2mm厚的冷轧钢板上使用时，导向孔直径略小于螺纹小径，拧入后螺纹牙可以充分咬合钢板，抗拔脱强度可以达到数百牛；在ABS、PP这类常见塑料件上使用时，导向孔直径可以适当放大，避免拧入时塑料件产生内应力导致开裂；在实木、密度板这类木质基材上使用时，导向孔直径可以更小，依靠木材的弹性变形让螺纹充分咬合，提升连接的紧固力。

　　头部的外径尺寸经过标准化设计，装配时对应的避让空间只需要略大于头部外径即可，不需要额外预留沉孔空间，在空间紧凑的电子设备内部装配时，这个特性可以大幅降低结构设计的空间预留难度，不需要为了容纳螺钉头部额外增加壳体的厚度。整个模型的螺纹收尾、头部与螺杆的过渡圆角都做了符合实际生产工艺的处理，头部与螺杆衔接的位置没有尖锐直角，避免冷镦生产时出现应力集中导致的头部开裂问题，螺纹收尾处的退刀结构也符合批量冷镦加工的工艺要求，不会出现建模时常见的螺纹与杆身衔接错位的问题，完全可以直接用于装配干涉检查、装配工艺模拟、结构强度校核等实际工程场景，在做整机结构设计时，直接调用这类标准化的螺钉模型，可以快速完成连接结构的校验，不需要从零开始建模，大幅提升结构设计的效率，同时避免因为建模尺寸不标准导致的装配干涉、孔位不匹配等问题。
