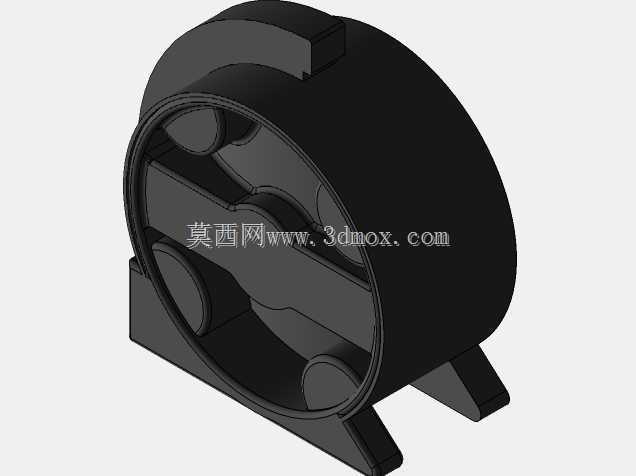

在中小型动力设备的配套安装场景里,这类环形包裹式固定支座的应用覆盖了从民用小型机电设备到工业辅助动力单元的多个环节,不管是小型内燃发动机在便携发电机组上的搭载,还是低压驱动电机在自动化输送线侧边的固定,都需要这类兼顾限位与减震的安装结构来完成动力端与机架的连接。不同于传统平板式安装座需要额外加装抱箍的组合结构,这个支座采用了一体化的环形包裹腔体设计,主体的环形内圈可以直接贴合动力设备的圆柱形外壳,不需要额外拼接固定件,就能实现对动力单元周向的全包裹限位,避免设备运行过程中出现径向的攒动偏移。
从实际使用的工况来看,动力设备运行时会产生多方向的振动,尤其是单缸发动机或者带偏心负载的电机,振动频率覆盖低频到中频段,传统的平板安装座仅靠底部的连接螺栓受力,长期运行容易出现螺栓疲劳断裂、安装位开裂的问题。这个支座在环形腔体的内侧预留了四个均匀分布的凸点接触位,安装时可以在凸点与设备外壳之间加装橡胶减震垫,让设备外壳不直接与硬质支座接触,振动传递路径上先经过减震垫的缓冲,再通过支座底部的两个支脚传递到安装机架上,支脚的位置做了加宽的落地接触面,每个支脚上预留了对应的安装过孔,安装时可以根据机架的型材宽度调整固定螺栓的间距,不需要额外加工转接板就能适配不同规格的安装基面。
设计过程中,环形腔体的内径尺寸是核心参数,需要匹配对应直径系列的动力设备外壳,预留的减震垫安装间隙控制在2-3mm,既不会因为间隙过大导致设备装夹后出现旷量,也不会因为间隙过小导致减震垫被过度压缩失去弹性缓冲效果。支座的整体高度做了针对性的优化,底部支脚的高度让环形腔体的最低点与安装基面之间留出了足够的散热间隙,动力设备运行时产生的热量可以通过底部的空隙形成空气对流,避免热量在支座与设备的接触位置积聚,影响设备内部绕组或者缸体的散热效率。
从安装边界的角度考虑,这个支座的两个支脚采用了外伸式的设计,整体的安装占地宽度比环形腔体的外径宽出30%左右,固定螺栓的受力点分布在环形腔体的外侧,安装拧紧螺栓的时候,紧固力不会直接作用在环形腔体的壁面上,避免长期受力导致环形腔体出现形变,影响内圈与设备外壳的配合精度。环形腔体的顶部做了一个小的定位凸台,安装时可以对准设备外壳上的定位凹槽,快速完成设备与支座的周向定位,不需要反复调整设备的出线口或者输出轴的朝向,能有效提升现场装配的效率。
在材料选型的适配性上,这个结构既可以采用增强尼龙注塑成型用于小型低压电机的安装,也可以采用压铸铝合金成型用于功率稍大的发动机安装,不同材质的版本只需要调整环形壁面的厚度就能满足对应的强度要求,不需要改动整体的结构形态。结构的圆角过渡处理覆盖了所有的应力集中位置,环形腔体与支脚的连接位置做了大圆角过渡,避免设备长期振动时在连接位置出现应力开裂,支脚的安装过孔位置做了沉台设计,固定螺栓的头部可以完全沉入沉台内,不会突出支脚表面影响安装的平整度。
实际装配过程中,只需要先将减震垫粘贴在环形腔体内侧的四个凸点上,再将动力设备沿环形腔体的轴向推入,直到设备上的定位槽与腔体顶部的凸台卡合,之后将整个组件放置到安装机架的对应位置,对准支脚上的安装孔穿入固定螺栓,按照对角拧紧的顺序逐步紧固螺栓,就能完成整个动力单元的安装固定,相比传统的分体式抱箍安装结构,零件数量减少了60%以上,装配工时能缩短一半左右,同时因为是一体化结构,长期运行后不会出现分体抱箍常见的连接螺栓松动、抱箍移位的问题,后期维护时只需要定期检查减震垫的老化情况即可,不需要反复紧固多个连接点位。
