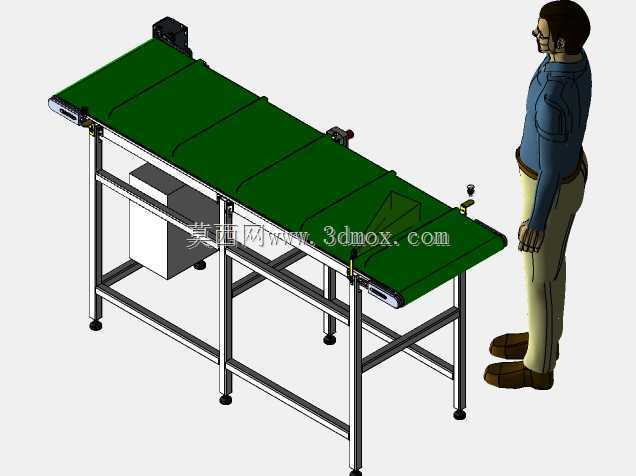

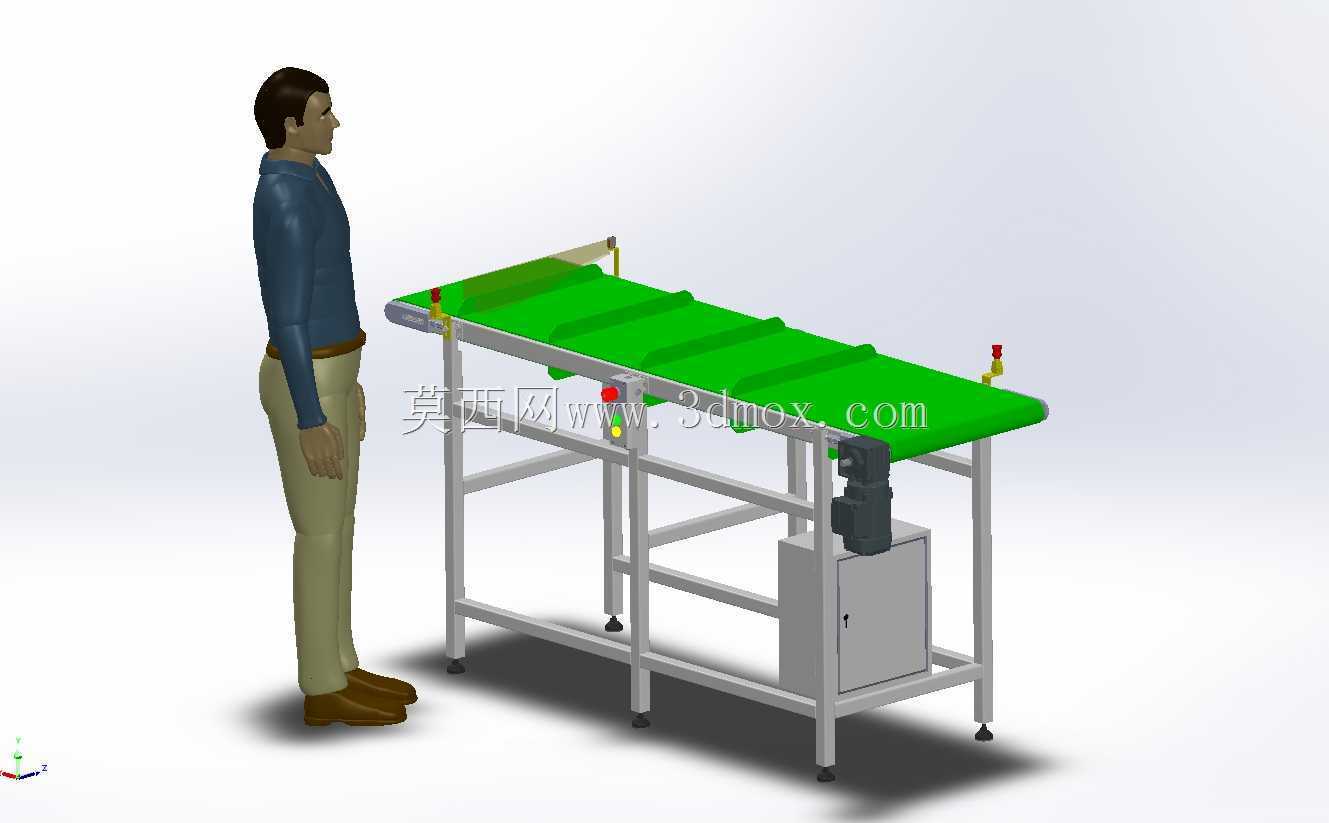

小型皮带输送作业台三维结构设计

　　这款小型皮带输送作业台的设计，最初是针对电子组装、轻工产品包装工位的短距离物料转运需求来做的，很多车间的工位之间存在0.8到1.5米的物料传递间隙，大型输送线占用空间大、调整灵活性差，这类紧凑型的输送设备刚好填补了工位级物料输送的空白。从实际使用场景来看，它可以直接嵌入装配工位之间，承接上一工序完成的半成品，将其平稳输送到下一作业位，也可以作为检验工位的物料承载台，操作人员站在设备侧方即可完成取放、检验、分拣作业，不需要额外配置周转箱反复搬运，能有效减少工位间的无效走动时间。设备的机架采用标准工业铝型材拼装而成，这种设计思路主要是考虑到非标设备的快速调整需求，铝型材的T型槽结构可以随时加装挡边、传感器支架、作业指导书挂板等附件，

　　不需要在型材上额外焊接打孔，后期调整工位布局时，只需要松开紧固件就能重新组装，适配不同的产线排布要求。机架底部配置了可调脚杯，安装时可以根据地面的平整度调整四个支撑点的高度，保证皮带面处于水平状态，避免物料在输送过程中出现跑偏、侧滑的问题，脚杯的调节行程预留了30mm，足以应对普通车间地面的高度差。驱动部分采用的是减速电机直驱主动辊的结构，电机安装在机架端部的下方控制柜旁，控制柜采用薄钢板折弯成型，内置驱动控制元件，柜体侧面预留了走线槽，所有线缆都可以沿着铝型材的内置槽布置，不会出现线缆外露剐蹭的问题。皮带选用的是绿色PVC防静电材质，表面做了哑光防滑处理，对于纸质包装盒、小型塑料件、电子元器件托盘这类常见的工位物料，

　　都能提供足够的摩擦力，不会出现输送打滑的情况，皮带两侧加装了可调节的导向挡边，挡边的高度可以根据输送物料的尺寸进行调整，防止物料从皮带侧面掉落。设备的操作按钮设置在机架侧方的立柱上，包含启动、停止、急停三个基础功能，急停按钮采用红色蘑菇头样式，触发后可以直接切断驱动电源，符合车间设备的安全操作规范。从安装边界来看，设备的整体长度控制在1.8米以内，宽度0.6米，皮带面距离地面的高度为0.75米，刚好匹配普通站立作业的工位高度，操作人员站立时手臂自然下垂即可触及皮带面，取放物料的动作幅度最小，长时间作业也不容易产生疲劳。设计过程中特意将驱动电机的重量做了偏置处理，把较重的电机和控制柜布置在机架的同一侧，平衡了皮带张紧带来的侧向拉力，

　　避免设备运行过程中出现机架晃动的问题，同时主动辊和从动辊都做了腰形鼓型加工，皮带运行时可以自动对中，不需要频繁调整张紧机构来纠正跑偏。从动辊端配置了张紧调节螺栓，皮带使用一段时间出现松弛后，只需要调整两端的张紧螺栓就能重新张紧皮带，维护操作十分简便，不需要拆解机架结构。设备的整体承重设计为50kg均匀载荷，完全满足工位级小件物料的输送需求，不会因为负载过大出现皮带下沉、辊筒变形的问题。在三维建模过程中，所有的铝型材、紧固件、脚杯、辊筒都采用了参数化建模方式，后续如果需要调整设备的长度、宽度或者皮带高度，只需要修改对应的参数就能快速生成新的模型，不需要重新绘制每个零件，能大幅缩短同类型设备的设计周期。建模时也充分考虑了装配干涉问题，所有的连接位置都预留了足够的扳手操作空间，实际装配时不会出现零件装不上、紧固件拧不到位的情况，皮带部分也做了装配仿真，验证了张紧状态下的皮带形态，避免实际安装时出现皮带长度不匹配的问题。这类小型输送设备在轻工制造、电子组装、食品包装等行业的车间里应用十分广泛，它不需要复杂的控制系统，接入普通车间电源就能运行，既可以单独作为一个工位的物料传递装置，也可以多台拼接组成短距离的输送线，灵活适配不同的生产流程需求。
