环形网带式全自动装配输送生产线

　　这套环形网带式装配输送线，主要面向中小型机电产品的部装、总装、在线检测与成品回流场景，常见于电子电器、小型变压器、家电组件、汽配小件的批量装配车间。产线采用闭环回流布局，工件随工装托盘在网带线上循环流转，作业人员可沿直线段两侧排布工位，完成上料、零件装配、螺丝锁付、外观检查、性能测试等工序，末端下线后空托盘经弯道自动回流至上料端，减少人工搬运托盘的辅助工时。

　　输送主体选用金属网带结构，网面通透、承载刚性好，切屑、灰尘可直接透过网孔下落，也适配需要通风冷却、滴油润滑或在线清洗的装配工况；网带由两端辊筒驱动，中段布置支撑托辊，避免长距离输送时下挠。线体多处设置90度与180度弯道段，弯道处网带靠锥形辊筒或弯道导轨导向，保证托盘转弯时不跑偏、不卡滞，整线在有限厂房面积内拉长了有效作业长度。

　　布局上，直线作业段预留了人员操作位与设备摆放空间，中部围出的区域可放置压装主机、机器人拧紧单元或检测机柜，外围设置安全防护网，将运动的输送面与人员通道分隔，防护网开门处可配套安全联锁，开门即停线。线体支撑采用可调脚杯立柱，可根据现场地面平整度调整高度，保证网带全程水平；整机安装边界需在弯道外侧预留检修空间，驱动辊筒端留出张紧调节与电机维护位置，上下料端预留工件暂存台面积。

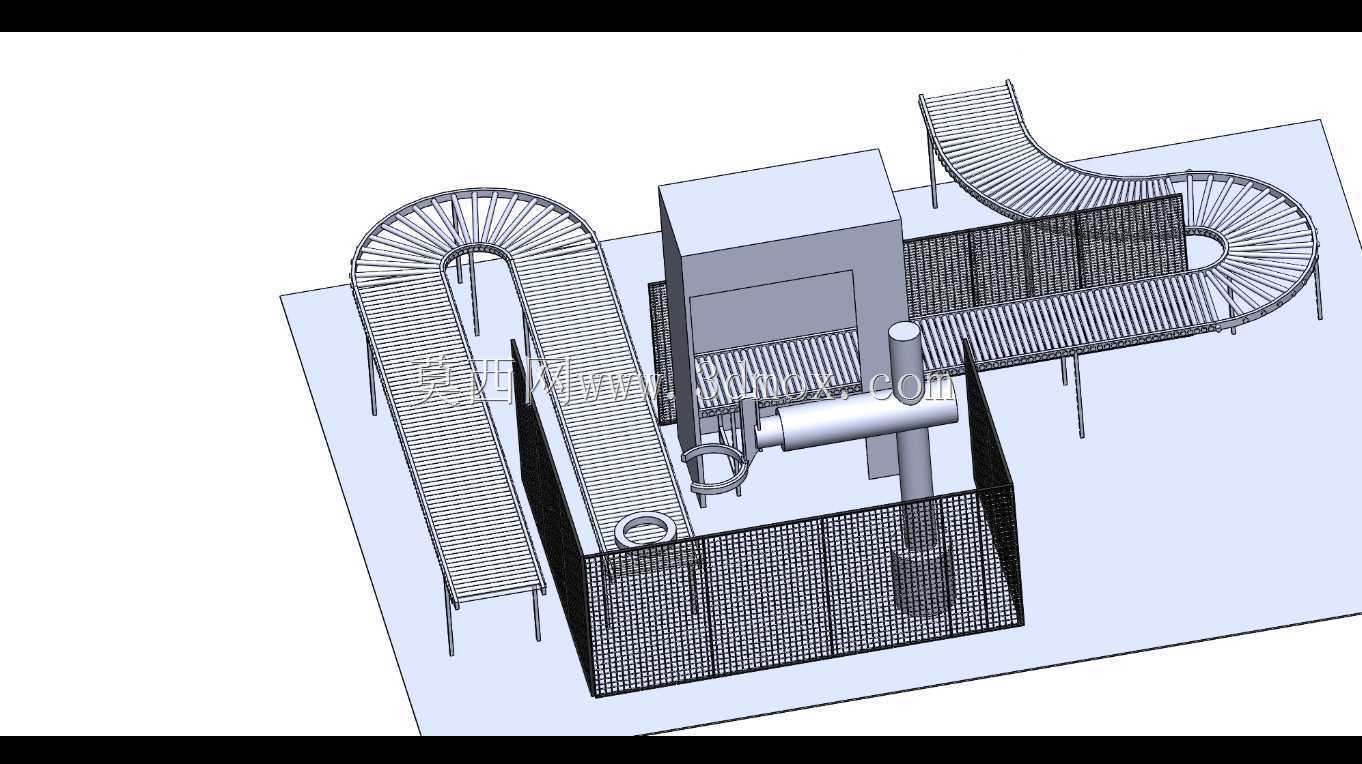

　　设计建模时，先按产能节拍确定工位数量与线体有效长度，再依据车间柱网尺寸规划弯道回转半径，托盘尺寸决定网带有效宽度，工件总重叠加托盘重量后校核网带破断拉力与驱动电机功率。三维结构中完整还原了网带丝条、支腿、护栏、弯道护边、驱动辊筒与防护网架的装配关系，干涉检查重点关注弯道处托盘与护边间隙、网带与托辊的贴合、防护门开合范围。气电管线可沿支腿内侧线槽敷设，工位侧预留快速接头与信号接口，方便后续扩展拧紧轴、扫码枪、阻挡器等自动化部件，产线既可作为纯人工装配流水线，也可升级为人机协同的半自动装配单元。
