大倾角绿色皮带爬坡输送设备结构

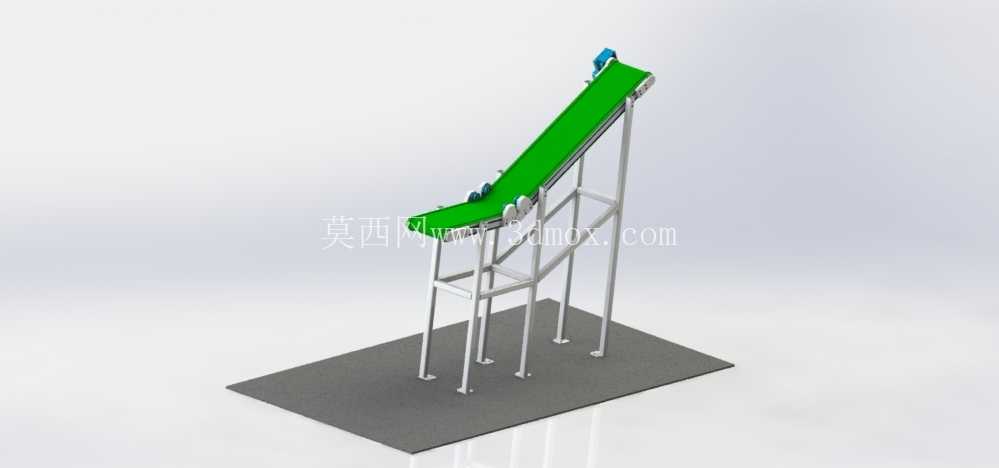

　　在食品加工、包装分拣、零散件转运的生产场景里，经常会遇到不同高度工位之间的物料传递需求，水平输送设备无法完成高差衔接，这类带倾斜角度的皮带输送结构，就是专门为解决高低工位间的连续物料输送设计的。从结构组成来看，这套输送设备采用绿色PVC防滑皮带作为承载接触面，这类皮带表面摩擦系数高，在倾斜输送状态下能避免物料向下滑移，适配散料、盒装件、小型加工件的爬坡输送需求，倾斜角度可以根据现场安装空间调整，图中展示的结构倾角在30度到45度区间，既保证了足够的提升高度，又不会因为角度过大导致物料滑落。

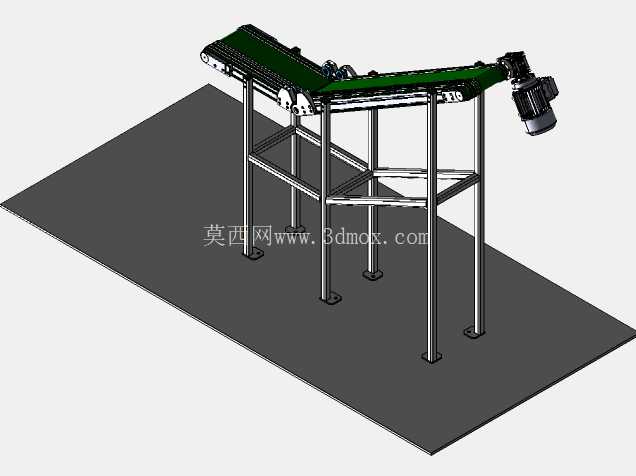

　　机架部分采用标准工业铝型材搭配方钢焊接支腿搭建，铝型材主体框架重量轻、装配精度高，支腿底部配置可调脚杯，能够在不平整的车间地面完成水平校准，抵消地面沉降或者安装面不平带来的机架倾斜问题，保证皮带运行时不会出现跑偏。驱动端布置在设备的高位出料端，这种布置方式能让皮带的承载段处于拉紧状态，减少运行过程中的皮带下垂量，降低皮带与托板之间的摩擦阻力，驱动辊筒表面做了滚花包胶处理，增大辊筒与皮带背面的摩擦力，避免重载启动时出现辊筒空转打滑的问题。

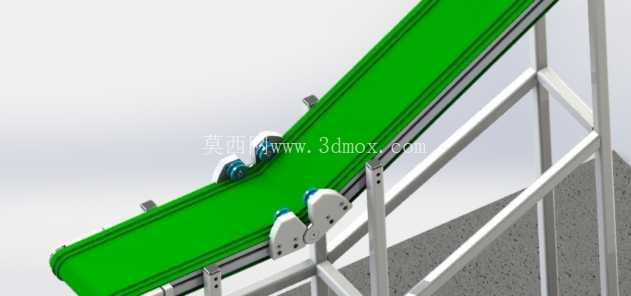

　　低位进料端设置了导向托辊和张紧调节结构，张紧机构采用螺杆调节方式，两侧调节行程独立可控，安装调试时可以通过调整两端张紧量校正皮带跑偏，日常维护时也能补偿皮带长期运行产生的塑性伸长，保证皮带始终处于合适的张紧状态。皮带下方全程铺设高密度聚乙烯托板，相比传统的托辊支撑结构，托板支撑能让皮带接触面更平整，输送小型零散物料时不会出现卡料、物料嵌入托辊间隙的问题，同时托板的摩擦系数低，长期运行不会过度磨损皮带背面。设备两侧设置了高度可调的挡边结构，挡边与皮带表面保留2到3毫米的间隙，既不会摩擦皮带表面造成额外磨损，又能阻挡物料从皮带两侧掉落，适配宽度在300毫米以内的物料输送需求。从安装边界来看，这类输送设备的水平投影长度可以根据现场高差需求定制，图中展示的结构水平长度约2.2米，垂直提升高度约1.2米，支腿的横向跨距在0.6米左右，安装时只需要在地面预留对应长宽的平整区域，不需要额外做预埋固定，通过脚杯调节就能完成设备调平，对接上下游设备时，高位出料端可以直接衔接包装机料斗、分拣工作台进料口，低位进料端可以对接振动盘出料口、人工上料台，实现物料的连续提升转运。

　　设计这类输送结构时，首先要根据输送物料的单重、输送量确定皮带宽度和驱动电机功率，再根据现场的高差和可用空间确定倾斜角度和机架长度，倾斜角度超过物料自然休止角时，还需要在皮带表面增加横向挡条，进一步防止物料下滑；机架设计时要保证整体刚度，避免满载运行时出现机架晃动，支腿的布置间距要控制在1米以内，过长的悬臂段会导致机架震颤，影响皮带运行稳定性。日常运行过程中，需要定期检查张紧机构的锁紧状态，清理皮带表面粘附的物料碎屑，避免碎屑卷入辊筒与皮带之间造成皮带损伤，轴承部位定期加注润滑脂，就能保证设备长期稳定运行。这类爬坡输送结构相比斗式提升机，具备结构简单、维护成本低、输送物料类型广的优势，不会出现斗式提升机常见的挖料损伤、卸料残留问题，在轻工制造、食品包装、电子零件组装的生产线中应用十分广泛，能够灵活适配不同的工位布局，减少人工搬运物料的劳动强度，提升生产线的连续运转效率。
