电力配套多任务集成防护柜体结构

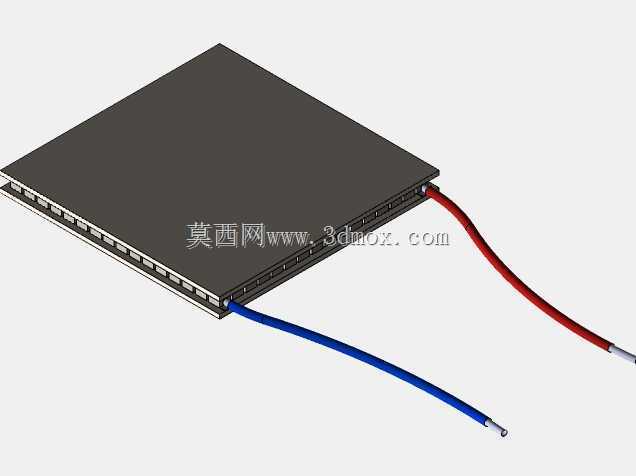

　　该结构属于电力输配场景下的多任务集成防护柜体，主要应用于户外台区变压站点、厂区配电节点等需要整合多类电气功能模块的场景，区别于常规单一功能的变压器外壳，它可以同时容纳变压核心单元、状态监测模块、分路接线组件、局部散热组件四类不同功能的部件，解决传统配电点位多柜体分散布置带来的走线混乱、防护等级不统一、运维动线长的实际问题。

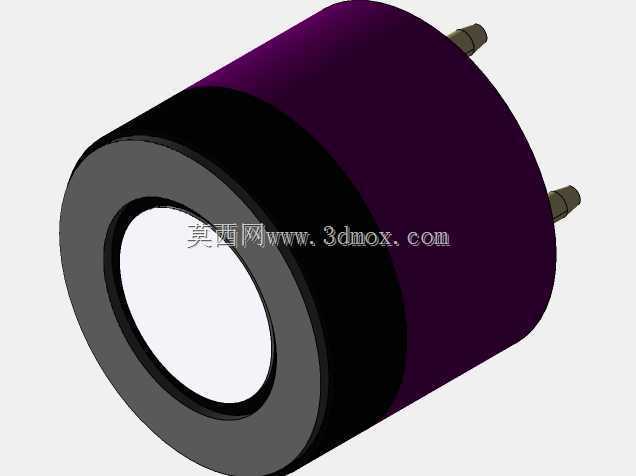

　　从实际用途来看，该柜体并非独立的变压设备，而是作为电力变压器的外围集成承载结构，将原本需要外置的监测终端、接地端子排、临时运维操作位整合到同一防护空间内，日常运行时可以隔绝户外扬尘、降雨、外力触碰对内部电气元件的影响，运维阶段可以通过不同方向的开启结构，不用完全拆解柜体就能完成对应模块的检修、更换作业，减少台区停电的时长。

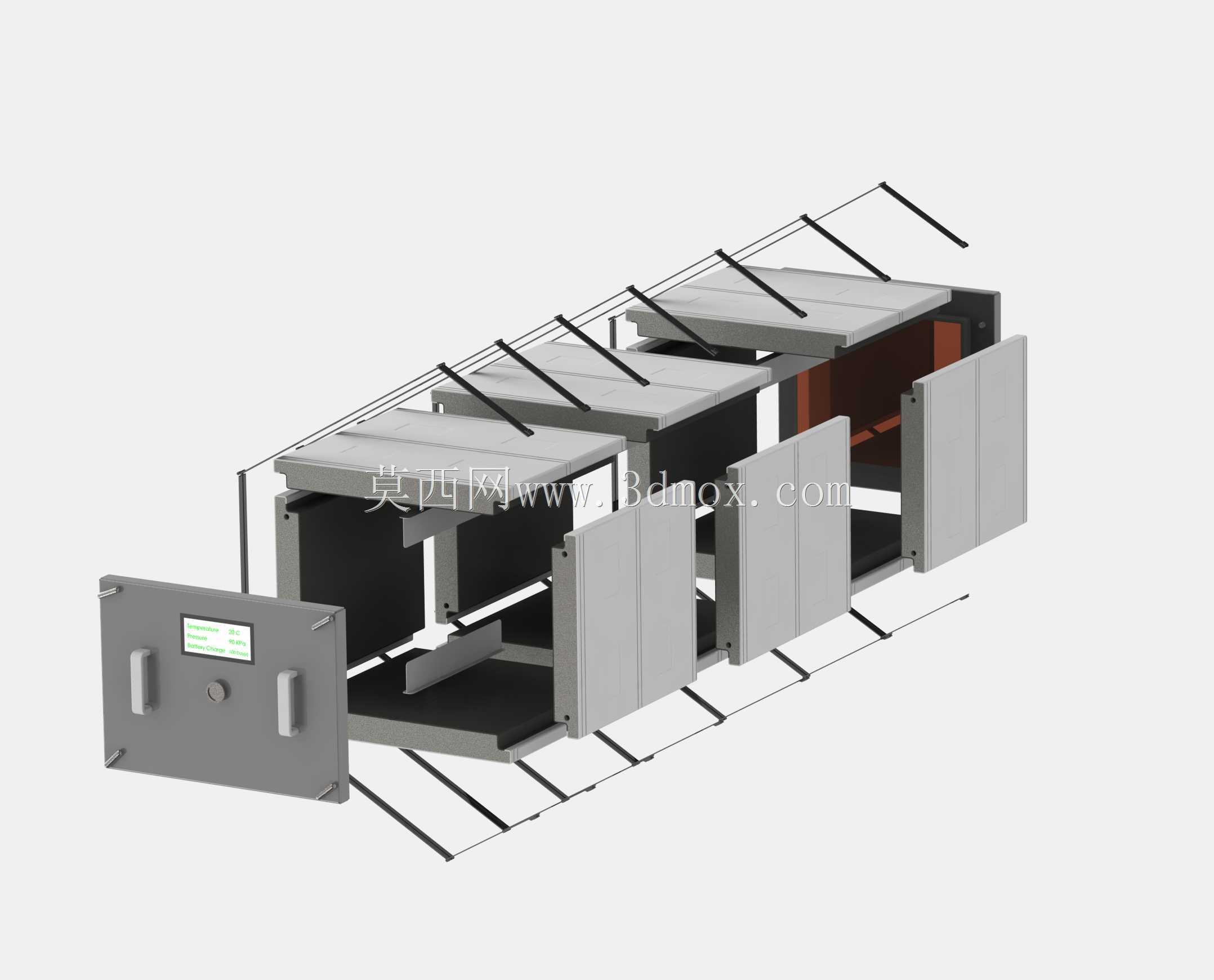

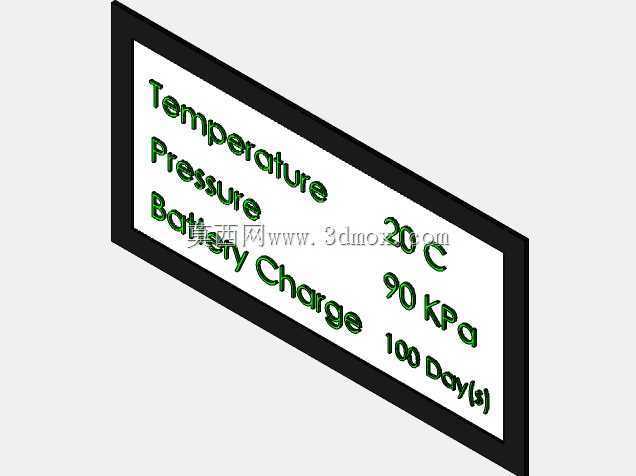

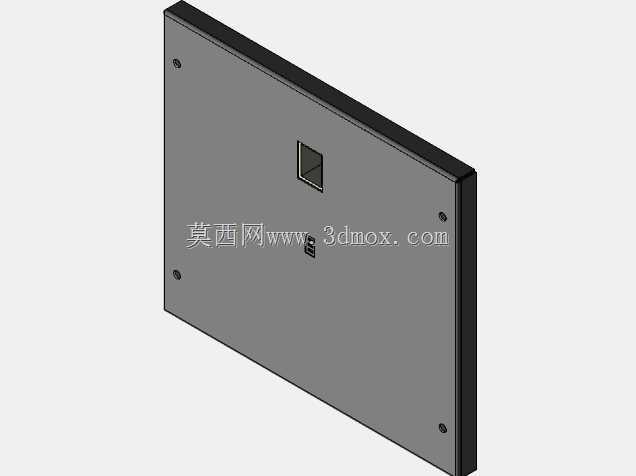

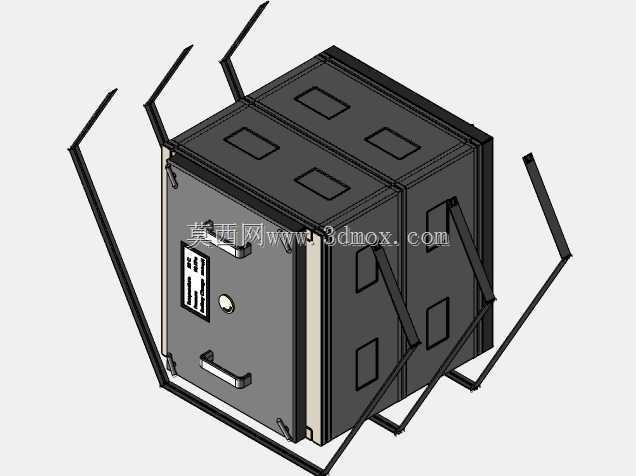

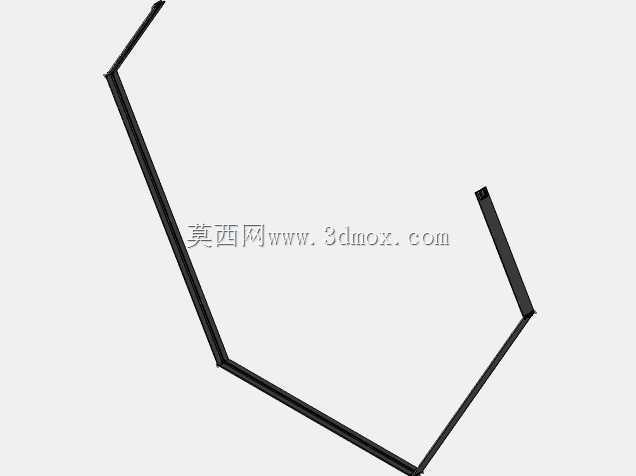

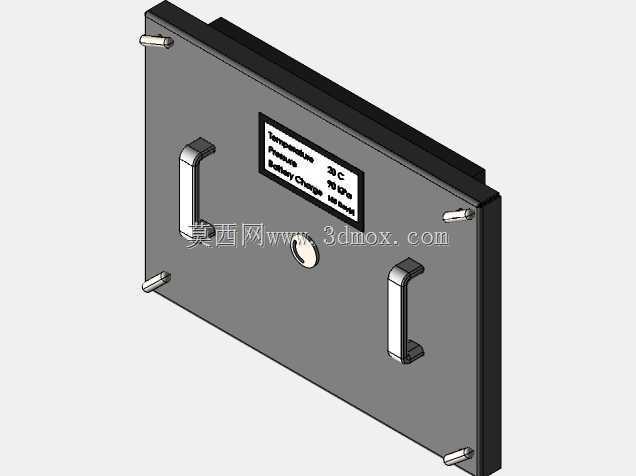

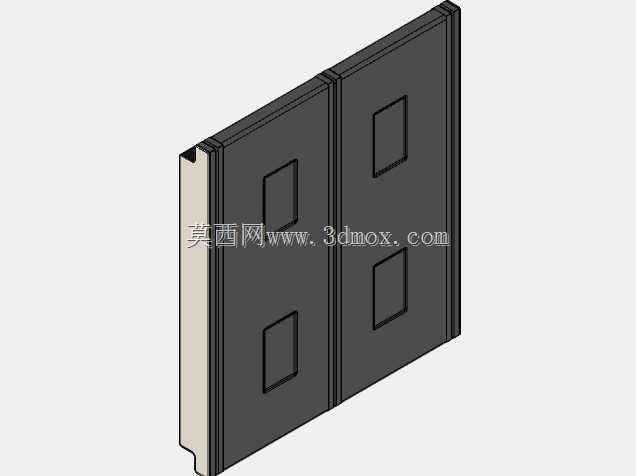

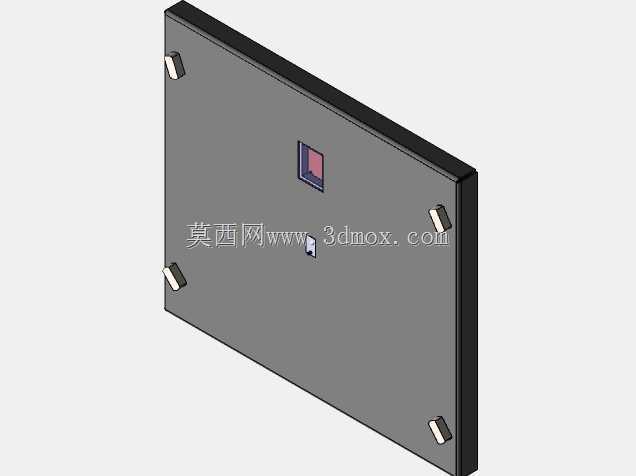

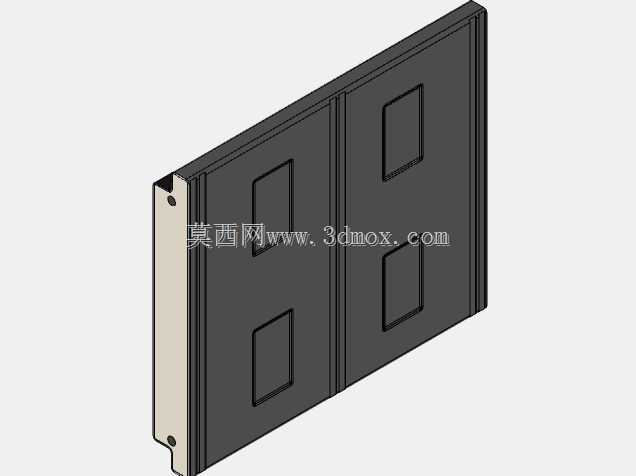

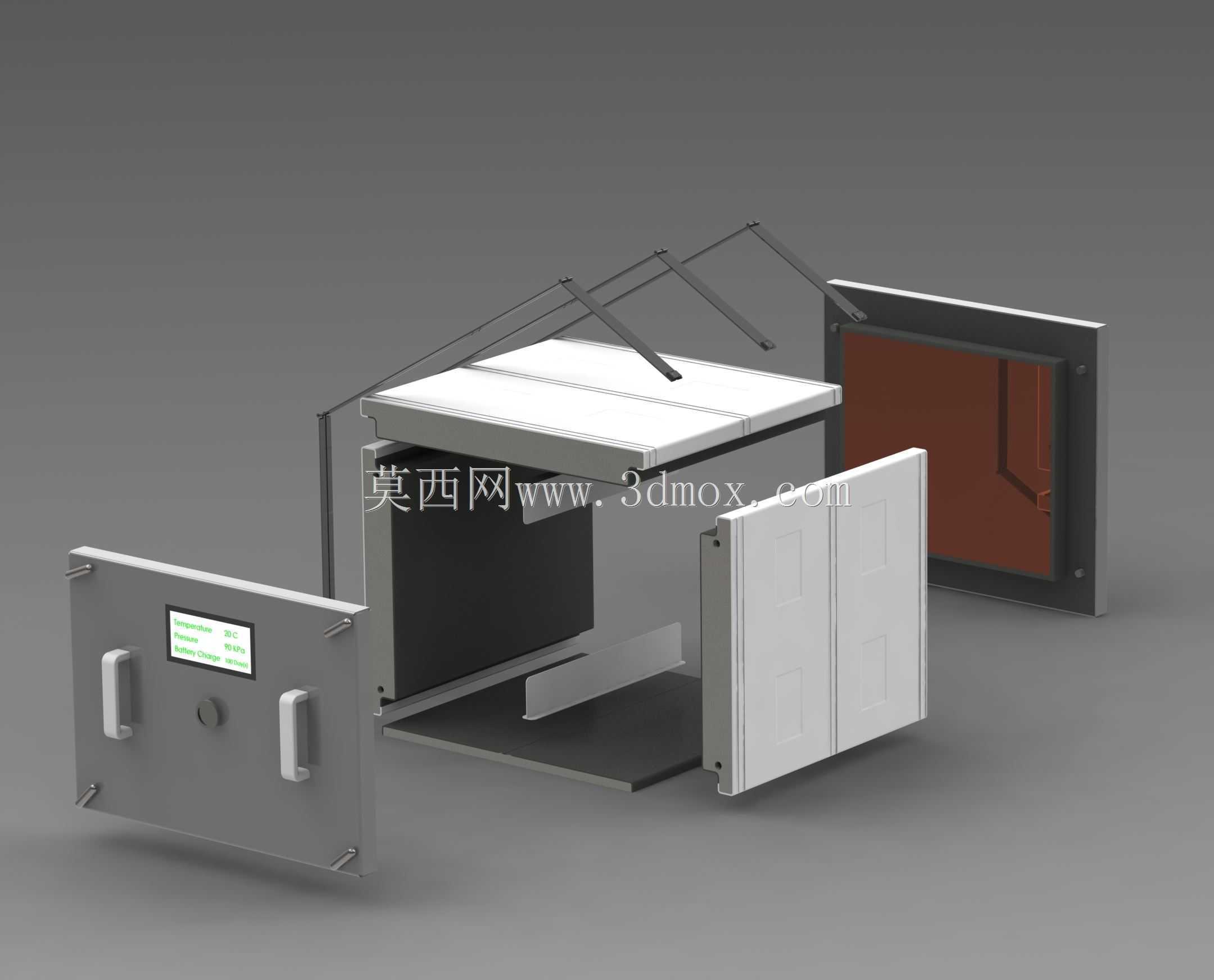

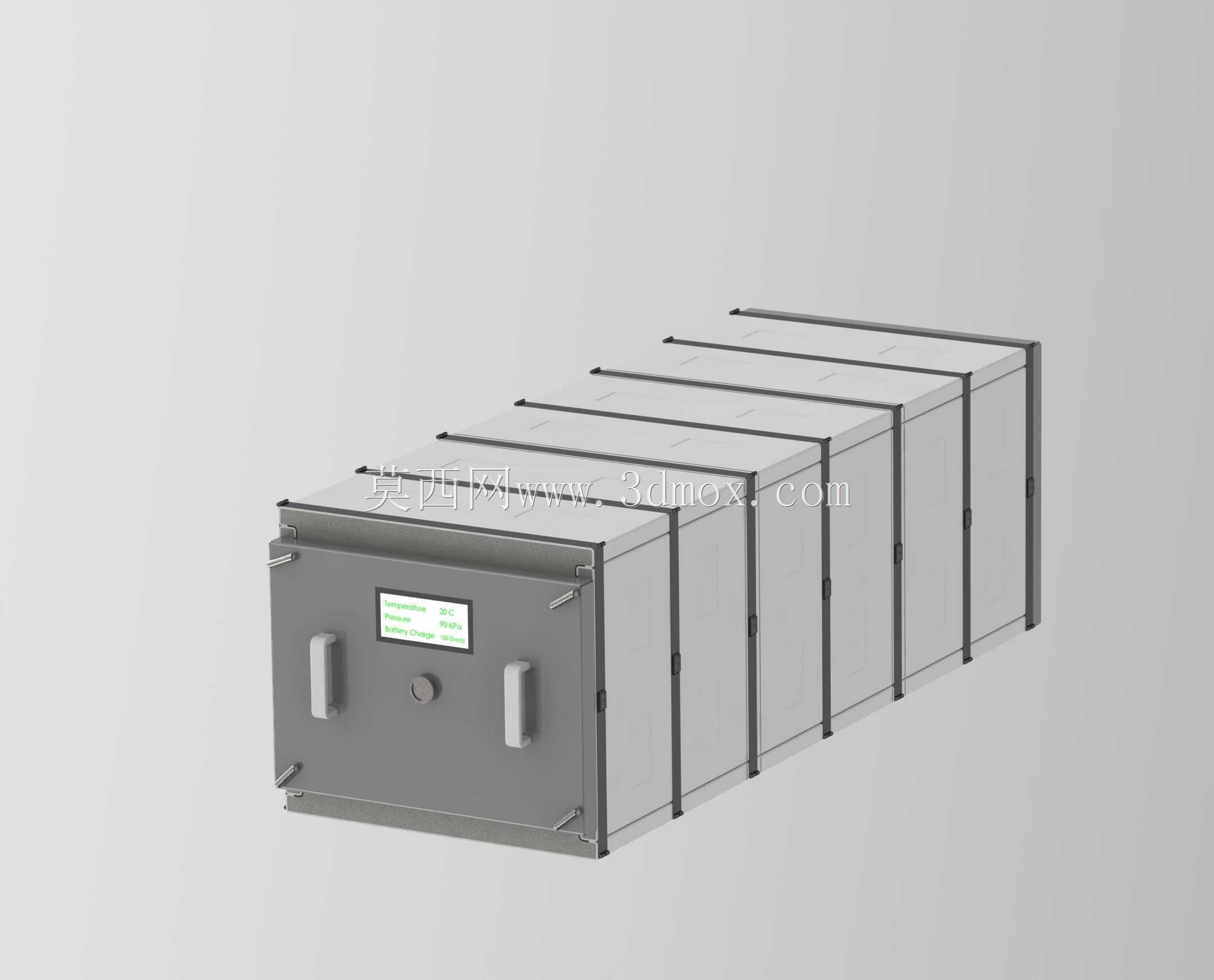

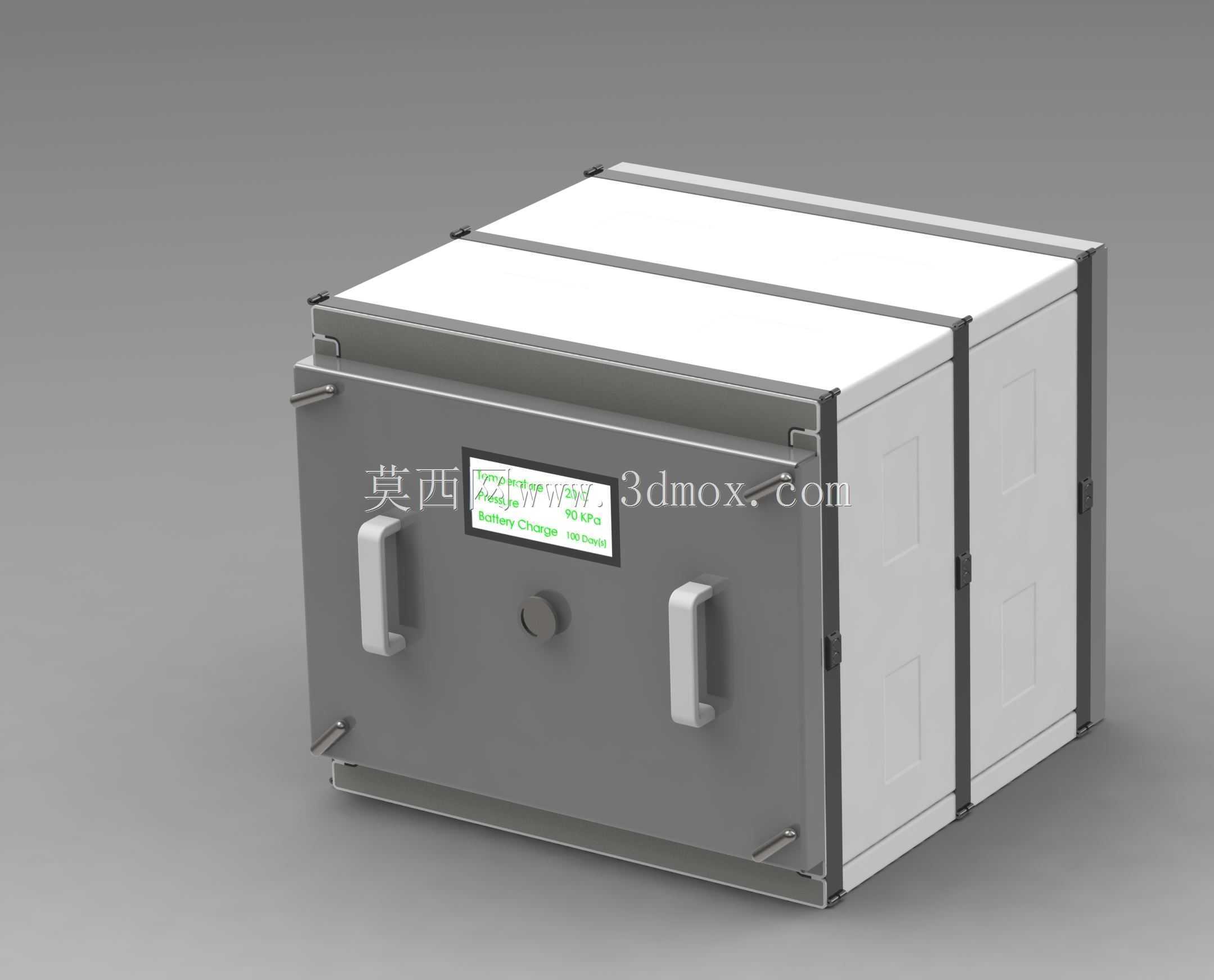

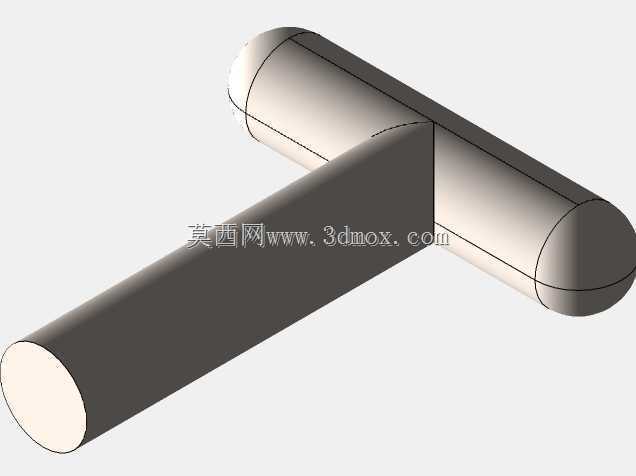

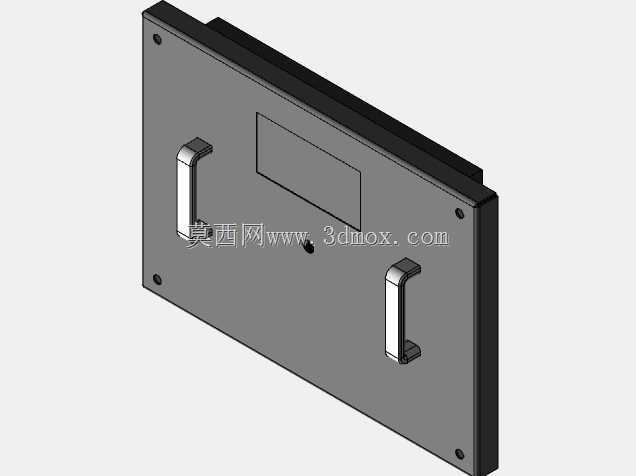

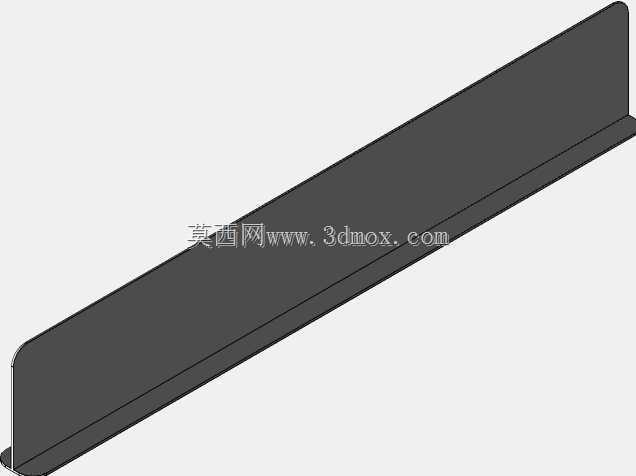

　　功能特性上，该结构采用多面分体式门板设计：正面设置带嵌入式观察窗的操作面板位，预留了状态显示屏、操作旋钮、拉手的安装孔位，日常巡检时不用开门就能通过观察窗读取内部设备的运行参数，两个对称布置的绝缘拉手适配断电后的挂锁闭锁需求；侧面采用对开式平板门板，适配内部大尺寸模块的整体吊装更换；顶部设置可翻折的走线支架结构，用来固定进出柜体的高压、低压线缆，避免线缆直接搭在柜体顶面造成的磨损、积水浸泡问题；背部设置整块可拆卸的挡板，方便柜体整体上墙或者落地安装时的基座固定作业。

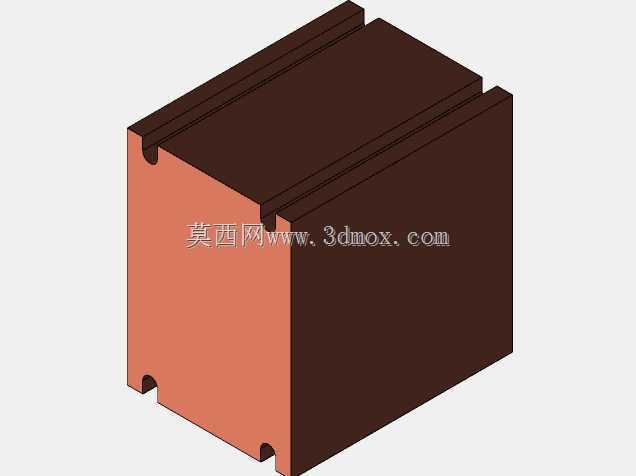

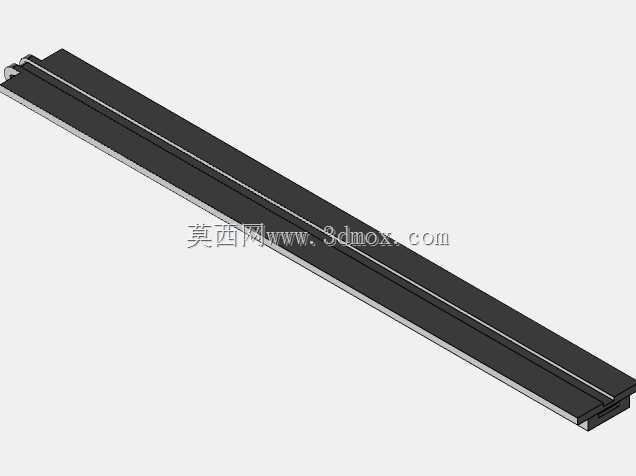

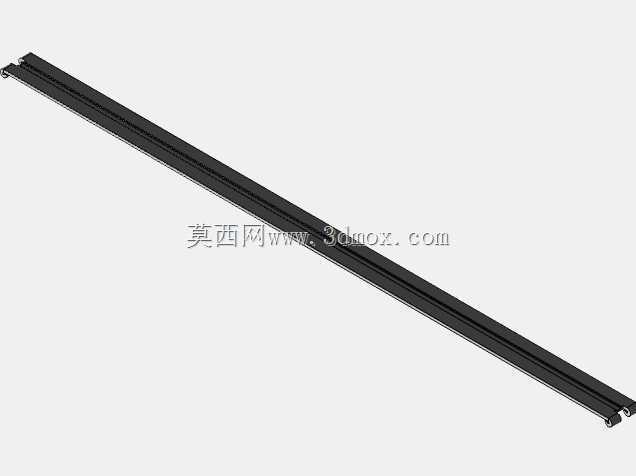

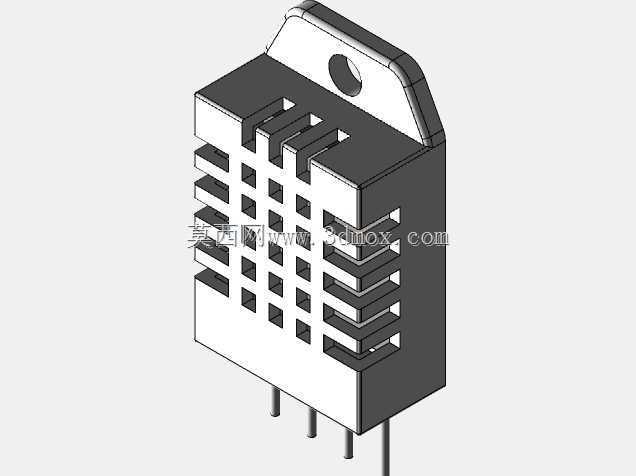

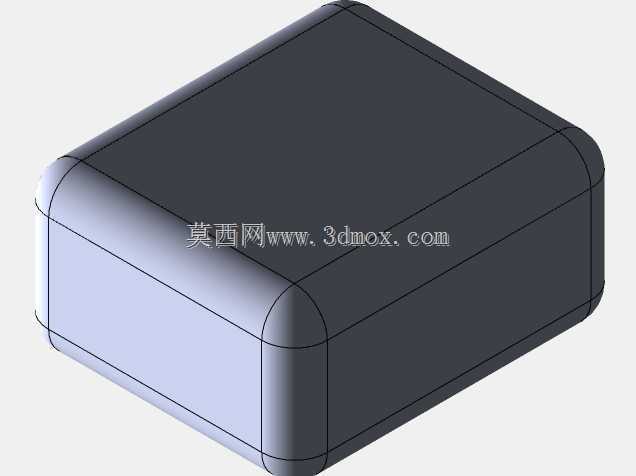

　　设计思路层面，整个结构优先考虑户外运维的实际操作逻辑，没有采用全密封焊接的一体式外壳，而是将所有需要频繁操作、检修的面都设计为可快速拆卸的门板结构，门板和框架的连接采用隐藏式铰链，避免户外长期使用后铰链锈蚀导致门板无法开启；框架部分采用折边钣金拼接结构，所有拼接位置都预留了密封胶条的安装槽，装配后可以达到IP54级别的防护能力，满足多数户外配电场景的防护要求；内部预留了三层安装位，底层用来固定重量较大的变压器核心单元，中层用来安装接线端子、监测模块这类轻量化电气元件，上层预留走线空间，不同层之间设置过线孔，搭配橡胶护圈避免线缆绝缘层被钣金锐边割破。

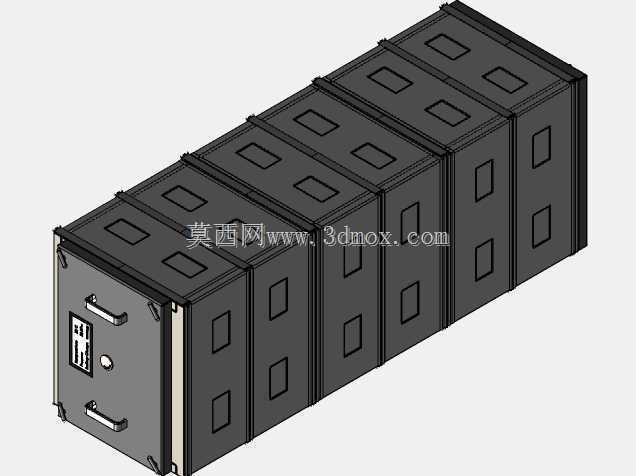

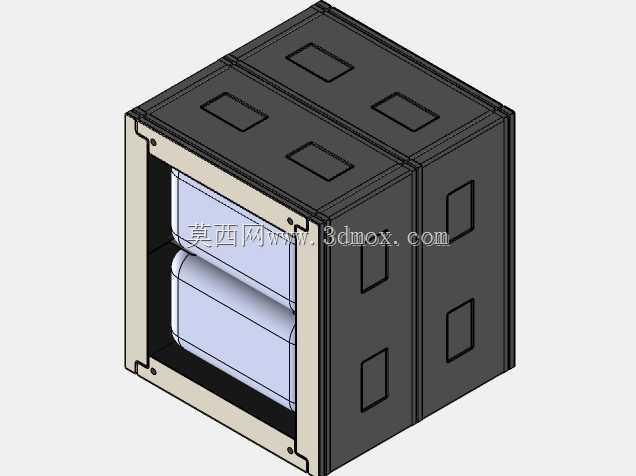

　　外形尺寸与安装边界方面，该柜体整体为长方体构型，宽度方向适配10kV级小型电力变压器的安装尺寸，深度方向预留了足够的接线操作空间，运维人员打开侧门后可以直接在柜内完成接线作业，不需要额外预留过多的后侧操作空间，适合用地紧张的城区配电点位安装；底部预留了四个落地安装的固定孔位，孔位间距匹配常规配电槽钢基座的安装尺寸，背部同时预留了壁挂安装的挂点，可以根据现场实际条件选择落地或者壁挂的安装方式；所有门板开启后不会超出柜体侧面的安装边界，避免开门后遮挡相邻柜体的操作空间，适合多台柜体并排布置的配电房场景。

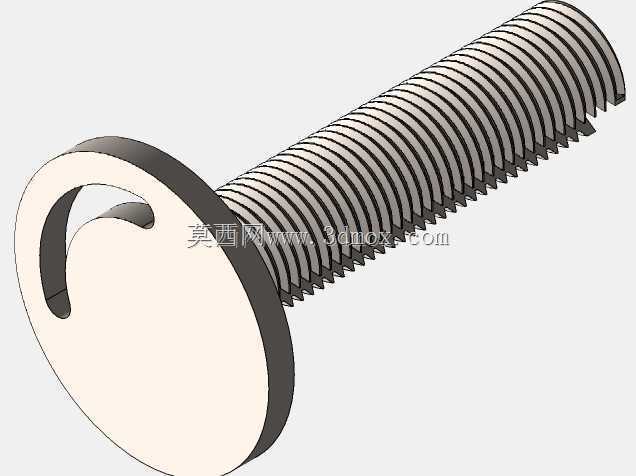

　　细节设计上，观察窗采用内嵌式钢化玻璃，和门板表面齐平，避免积水积灰；所有门板的内侧都预留了接地螺柱，方便门板和框架做等电位连接，避免感应电伤人；顶部的翻折支架可以根据线缆的进出方向调整角度，不用额外制作线缆支架；柜体框架的所有折边都做了圆角处理，避免加工、安装、运维过程中划伤作业人员。
