电力变压器用Y型铰接支撑支架结构

　　在电力输配系统的变压器设备内部，各类支撑铰接构件承担着固定活动部件、传递操作力矩、保障机构动作精度的核心作用，本次涉及的Y型支架，就是应用在电力变压器操动机构与内部触头组件之间的关键连接支撑件。从实际工况来看，变压器有载分接开关切换操作、内部引线位置固定、操动连杆的力传递路径上，这类Y型支架需要同时满足多方向的连接需求，既要为不同走向的连杆提供稳定的铰接支点，又要承受机构动作过程中的交变载荷，避免长期运行后出现形变导致的动作卡滞、接触不良等故障。

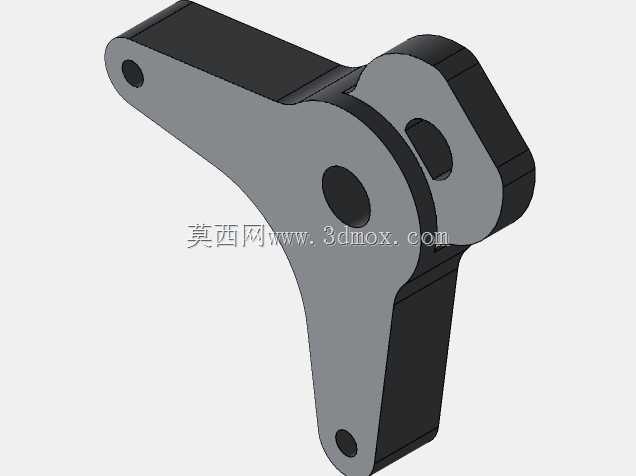

　　从结构功能特性来看，该支架采用分叉式Y型构型，三个臂端分别设置铰接安装孔，其中两个臂端用于连接不同走向的传动连杆，第三个臂端用于将支架整体固定在变压器的内部安装基座上。臂身采用等强度过渡设计，在铰接孔位置做了局部加厚处理，避免孔位在反复受载后出现应力开裂，同时在支架主体与固定端的衔接位置设置了定位凸台，安装时可以直接卡入基座的定位槽内，无需额外调整对位，大幅提升现场装配的效率。铰接孔的内径公差按照IT7级精度设计，与配套的铰接销轴采用间隙配合，既保证销轴转动顺畅无卡滞，又将配合间隙控制在0.02mm以内，避免传动过程中出现过大的回程误差，保障分接开关的动作位置精度。

　　从设计思路层面，这类支架的构型完全匹配变压器内部狭窄的安装空间，Y型的分叉角度经过反复校核，确保三个连接端的连杆在整个动作行程内不会与周边的绝缘构件、引线排发生运动干涉。支架主体的壁厚经过有限元应力仿真优化，在满足1.5倍额定载荷强度要求的前提下，尽可能削减非受力区域的材料厚度，既降低构件自身重量，也减少变压器内部的空间占用。固定端的接触面设计有0.2mm深度的防滑网纹，安装锁紧后可以避免长期受振动影响出现螺栓松动，适配变压器运行过程中持续存在的微振动工况。

　　关于安装边界与尺寸适配，该支架的整体安装包络控制在较小范围内，固定端的两个安装孔中心距与变压器内部通用安装基座的孔位完全匹配，无需对现有基座做二次加工即可直接替换安装。三个铰接端的孔位中心距经过精准计算，对应传动连杆的运动行程刚好覆盖分接开关的全档位切换范围，安装时只需将三个铰接端分别与对应销轴连接，锁紧固定端螺栓即可完成装配，不需要额外调整连杆长度。支架的所有棱边都做了R2以上的圆角处理，避免安装过程中划伤周边的绝缘层，同时也消除了尖角位置的电场集中问题，适配变压器内部的高电压工作环境，不会因局部电场强度过高引发放电隐患。

　　在实际应用中，这类支架的受力状态较为复杂，操动机构动作时，两个传动连杆会同时对支架施加不同方向的作用力，因此在结构设计时特意在三个臂的交汇位置做了圆弧过渡强化，避免应力集中导致的支架断裂。支架表面采用发黑处理，既具备基础的防锈能力，也不会在变压器油环境中析出杂质，影响变压器油的绝缘性能。铰接孔内预留了润滑脂存储槽，装配时填入耐高温润滑脂后，可以保证在变压器长期运行周期内，铰接位置始终保持良好的润滑状态，减少销轴与孔壁的磨损，延长构件的使用寿命。
