电力变压器用钣金安装托架结构设计

　　这款钣金构件主要应用于电力变压器的配套安装场景，作为变压器内部元器件的承载固定托架使用，在配电变压器、小型工业电力变压设备的内部装配环节承担核心的支撑定位作用。日常工况中，这类托架需要承托变压器的绕组固定组件、接线端子排等核心部件，同时要兼顾设备运行过程中的散热需求、安装维护的操作便利性，以及长期带电运行环境下的结构稳定性。

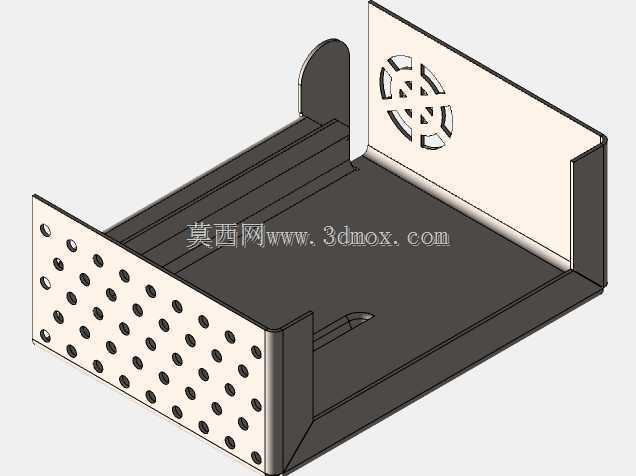

　　从功能特性来看，构件采用多面折弯的围合式结构，底部为整面承载平板，两侧及后侧设置向上折弯的立边，形成半开放的容纳空间，可对放置在托架上的电气部件形成侧向限位，避免设备运输、运行振动过程中部件出现移位。其中一侧立边采用密集阵列圆孔设计，圆孔的排布经过散热流场模拟优化，既可以保证变压器运行时内部热空气的流通交换，带走元器件工作产生的热量，避免局部积热导致绝缘老化加速，同时密集冲孔也在保证结构强度的前提下降低了构件整体重量，减少材料用量。后侧立边设置有异形通风孔，该孔位同时兼顾散热与走线避让功能，可适配特定规格的接线端子穿过，减少额外开孔的加工工序。

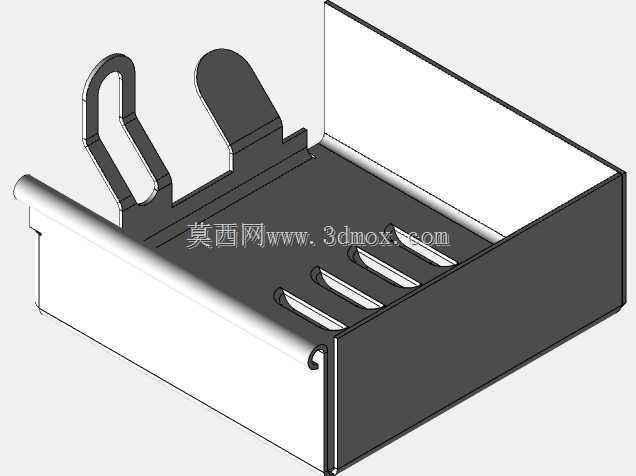

　　设计过程中，所有折弯边均预留了合理的折弯内R角，避免钣金折弯过程中出现应力集中导致的开裂问题，同时折弯边的高度经过匹配计算，刚好适配对应型号变压器的内部安装腔高度，立边顶端预留的安装缺口可直接与变压器外壳的内部卡槽对位，无需额外设计连接角码即可完成快速装配。构件左侧立边额外设置的向上延伸凸耳，凸耳上预留的固定孔位可与变压器上盖的固定柱配合，实现托架与外壳的多点位固定，提升整体抗振性能，可适配设备运输过程中的颠簸工况，避免托架松动。

　　从安装边界尺寸来看，该钣金件的整体长宽尺寸严格匹配对应容量电力变压器的内部腔体净空尺寸，底部平板的厚度选用常规冷轧钢板厚度规格，可满足对应承重等级下的挠度要求，满载承载状态下底部平板的形变量控制在允许范围内，不会对上方安装的电气部件连接精度造成影响。所有冲孔的毛刺方向均设计在构件非安装面，安装面保持平整无凸起，避免放置电气部件时出现垫伤、绝缘层破损的问题。构件的折弯公差、孔位公差均按照钣金加工的通用精度等级设定，可适配常规冲压、折弯设备的批量加工要求，无需特殊定制工装即可完成生产，加工过程中材料利用率可控制在合理区间，有效控制生产成本。

　　实际装配过程中，该托架可直接推入变压器外壳的内部导向槽，通过侧边凸耳的孔位完成螺丝固定，安装工序简单，单人即可完成操作，后期维护时仅需拆除对应固定螺丝即可将托架整体抽出，方便对上方安装的元器件进行检修更换。构件表面可根据使用需求进行镀锌或者喷塑处理，提升防潮防锈能力，适配户外安装的变压器使用工况，延长构件的整体使用寿命。
