航空航天用密封式法兰连接组件结构设计

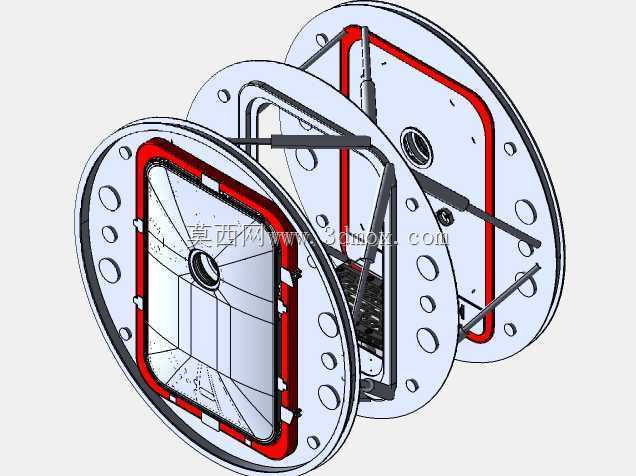

　　该组件的结构设计围绕高可靠性密封连接需求展开，核心采用双法兰盘对称布局，法兰端面沿周向均匀布置螺栓过孔，可实现与对接舱段或设备壳体的周向均布载荷锁紧，避免局部应力集中导致的密封失效。两法兰之间通过框架式支撑骨架实现刚性连接，骨架采用镂空式桁架结构，在保证整体结构刚度的前提下大幅降低组件自重，适配航空航天领域对载荷重量的严苛控制要求。密封结构采用嵌入式矩形密封圈设计，密封圈安装槽开设于法兰内侧的密封基准面，槽体截面尺寸与密封圈压缩量匹配，可在额定锁紧力矩下实现稳定的静密封效果，耐受舱内外压差带来的介质渗漏风险。组件中部预留的中心通孔可作为线缆、管路的穿越通道，孔边做倒圆处理避免穿装过程中划伤管线外层防护层，

　　通孔周边的加强筋结构可提升孔位区域的结构强度，避免管线振动传导导致的孔位开裂问题。从安装边界来看，法兰盘外圆尺寸、螺栓孔中心圆直径、孔位数量与孔径均遵循对应接口的安装规范，可直接与同规格接口实现无适配安装，组件整体轴向长度控制在对接空间允许的范围内，不会与周边相邻设备产生安装干涉。在实际应用场景中，这类组件多用于航空航天器的舱段对接位置、机载设备的安装接口处，承担结构连接、压差密封、管线穿越通道的多重功能，可在高低温交变、振动冲击、压差载荷的复杂工况下长期保持结构完整性与密封可靠性。设计过程中重点考量了装配工艺性，法兰与支撑骨架采用分体加工后组焊的工艺路线，各加工面均设置了合理的工艺基准，密封面的平面度、

　　粗糙度要求满足静密封的通用设计规范，螺栓过孔与对接端的螺纹孔位置度公差控制在合理范围内，可保证装配时螺栓顺利穿装，避免强行装配带来的附加应力。密封圈选用耐高低温、耐老化的弹性材质，安装槽的深度设计预留了密封圈的永久变形补偿量，可在长期使用后仍保持足够的密封比压。组件外侧的桁架结构除了承担两法兰之间的连接载荷外，还可对穿越中心孔的管线起到防护作用，避免外部异物磕碰损伤管线，桁架杆件的截面尺寸经过载荷校核，可承受轴向拉压、径向剪切以及振动工况下的疲劳载荷，不会出现结构断裂或塑性变形。在结构细节处理上，所有棱边均做了倒钝处理，避免加工毛刺残留影响装配精度或造成人员划伤，各焊接位置设置了合理的焊接收缩余量，组焊后通过时效处理消除焊接内应力，

　　再进行密封面的精加工，避免长期使用后应力释放导致密封面变形。这类密封连接组件的设计逻辑完全区别于普通工业法兰，核心是在轻量化的前提下实现高可靠性的连接与密封，所有结构尺寸的确定都经过载荷工况的仿真校核，既不会出现结构冗余带来的重量浪费，也不会因强度不足导致失效，可直接作为航空航天类设备舱段连接的标准接口组件使用，也可根据实际接口尺寸调整参数后适配其他高密封要求的承压设备连接场景。
