700毫米轴距四轴飞行器中心安装机架

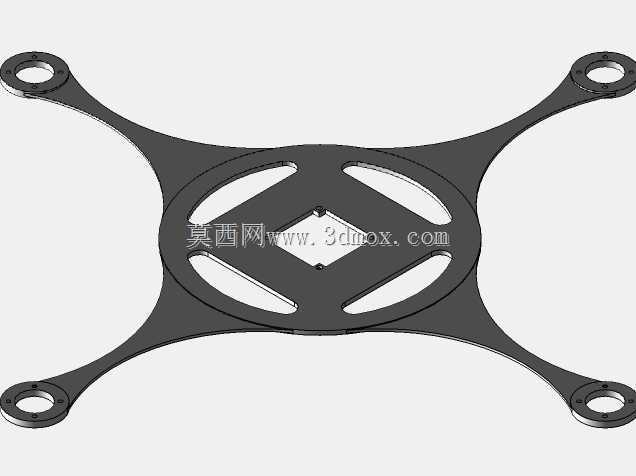

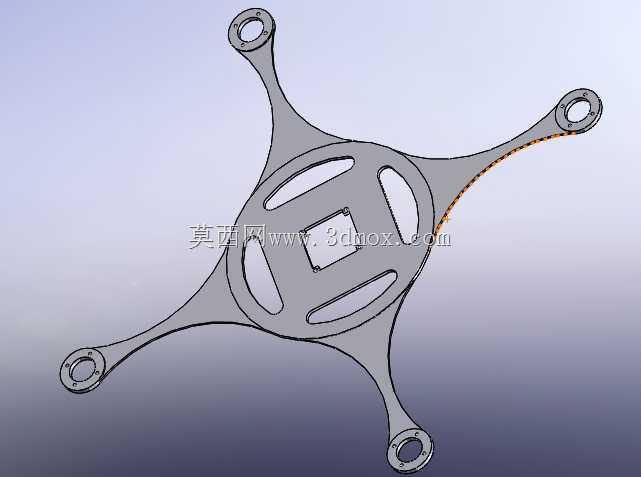

　　这款700毫米轴距的四轴飞行器机架，是面向中小型多旋翼飞行平台设计的核心承载结构，在航拍测绘、小型物资投送、户外巡检类作业场景中，这类轴距的机架刚好平衡了载重能力与飞行灵活性，不会像小轴距机型那样受限于电池容量与挂载空间，也不会像大轴距工业级机架那样对动力系统、起飞场地有过高要求。从结构形态来看，机架采用X型四臂一体化布局，四个机臂从中心安装盘向外平滑延伸，臂端预留的双层安装孔位，可直接适配标准规格的无刷电机安装座，孔位的同轴度公差控制在0.1mm以内，能避免电机安装后出现轴线倾斜，减少飞行过程中的动力损耗与异常震动。中心区域的镂空设计并非单纯为了减重，四个对称分布的长圆形镂空槽，一方面可以给飞控板、

　　电调等核心电子元件留出走线与散热空间，另一方面也能调整机架整体的质心位置，让四个机臂的受力分布更均匀，避免飞行过程中出现单侧机臂应力集中的问题。中心位置的方形定位槽，是专门为飞控核心板设计的安装基准，安装时可以直接将飞控板卡入定位槽，不需要反复调整飞控的水平基准，能大幅缩短整机组装时的调试时间。机臂与中心盘的过渡区域做了圆弧加厚处理，这个位置是机架受力最复杂的区域，飞行过程中电机产生的拉力、机动飞行时的扭转力矩都会集中在过渡段，加厚的圆弧过渡可以分散应力传递路径，避免急停、急转弯等大机动动作时机臂出现断裂风险。从安装边界来看，四个电机安装孔的中心距严格控制在700毫米，这个轴距参数搭配12-14寸螺旋桨时，

　　能预留出足够的桨间安全距离，不会出现高速飞行时桨叶擦碰的问题；机架整体的安装高度预留了30毫米的设备层空间，可以叠放飞控板、GPS模块、电池固定板等组件，中心盘的侧边预留的走线槽，可以将四个机臂的电调线、电机线规整收纳到机架内部，减少飞行过程中的风阻，也能避免线材外露被螺旋桨打到。在实际应用中，这类机架可以根据作业需求更换不同的挂载配件，中心盘下方预留的通用安装孔位，既可以挂载航拍云台，也可以安装小型投放装置、气体检测模块等作业设备，适配不同的行业作业场景。设计时没有采用机臂与中心盘拆分的组装结构，而是采用一体化成型的结构方案，虽然会增加加工时的材料损耗，但能消除组装式机架的连接间隙，避免长期飞行后连接位松动导致的飞行姿态异常，

　　对于需要长期重复出勤的作业场景来说，一体化结构的维护成本更低，结构可靠性也更有保障。机臂的截面采用渐变厚度设计，靠近中心盘的位置厚度更大，向臂端延伸时厚度逐渐收薄，这种设计可以在保证结构强度的前提下尽可能降低机架自重，让更多的起飞重量留给电池与作业挂载，提升整机的续航表现。臂端的电机安装位做了沉孔设计，电机固定螺丝可以完全沉入孔位内，不会出现螺丝凸起刮碰到螺旋桨底座的问题，安装位周边的加强筋结构，能抵消电机高速运转时产生的微幅震动，避免震动传递到中心盘影响飞控传感器的采样精度。
