飞机加油用卡特航空涡轮煤油喷嘴结构

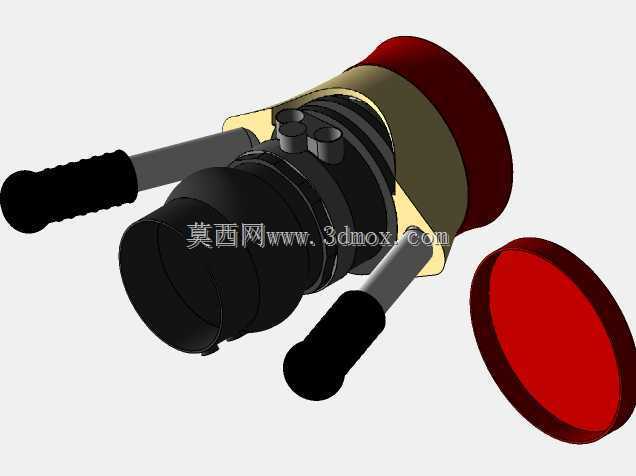

　　表面的防滑纹理在建模时做了细节还原，即使操作人员佩戴耐油防护手套，也能获得足够的操作摩擦力，避免作业过程中打滑脱手。喷嘴主体的核心流道采用等径渐变缩径结构，从后端的加油软管连接端到前端的出油口，流道内壁做了顺滑过渡处理，建模时完全还原了流道的圆弧过渡特征，能够在大流量加注时减少燃油紊流产生的静电积聚，这也是航空燃油加注部件的核心安全设计要求——航空煤油在高速流动时与管壁摩擦产生的静电如果无法及时导出，极易引发燃爆风险，因此喷嘴主体的金属结构部分全部做了等电位导通设计，模型中金属部件的接触面均为紧密贴合的刚性连接结构，没有做绝缘间隙的设计，保证整个喷嘴能够通过加油软管内置的静电导索与地面加油设备的接地端可靠连通。在民用及通航领域的地面燃油加注作业场景中，航空煤油加注喷嘴是连接地面加油设备与飞机油箱加注口的核心执行部件，直接决定加注作业的效率、安全性与密封可靠性，本次建模还原的Carter ATK型喷嘴，正是针对航空涡轮燃料加注场景开发的专用作业部件，其结构设计完全匹配机场地勤加油作业的实际工况需求。从实际作业逻辑来看，该类喷嘴需要同时满足几个核心工况要求：首先是加注过程的快速对接与脱离，地勤作业时要求操作人员能够单手完成对接锁紧、加注触发、作业后脱开的全流程操作，因此模型还原的双侧带防滑护套的操作手柄，并非对称布置的握持结构，而是分别对应锁紧机构触发与燃油通断控制的操作端，黑色防滑护套采用耐航煤腐蚀的橡塑材质包覆，

　　喷嘴端部的红色密封端盖分为两部分，一部分是固定在喷嘴主体上的防护套，另一部分是可分离的加注口防尘盖，在非作业状态下，防尘盖能够完全扣合在出油口端，避免外界的沙尘、杂物进入流道污染航空燃油，毕竟航空涡轮发动机对燃油清洁度的要求极高，哪怕是微小的硬质颗粒进入燃油系统，都可能造成燃油喷嘴堵塞、涡轮叶片磨损的严重故障；而在加注作业时，防尘盖通过侧边的连接挂带固定在喷嘴主体上，不会在作业过程中脱落遗失，这一细节在建模时也做了对应的连接结构还原。从安装边界来看，该喷嘴后端的连接接口采用标准的航空加油软管快接结构，接口的卡箍槽、密封槽尺寸完全符合行业通用标准，能够直接匹配国内机场通用的2.5寸航空加油软管，不需要额外制作转换接头；

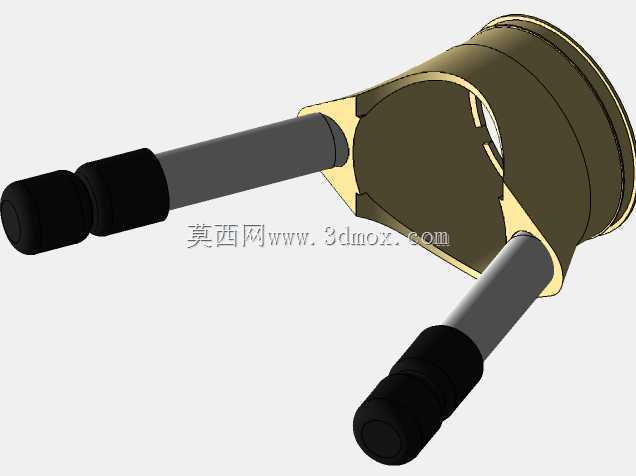

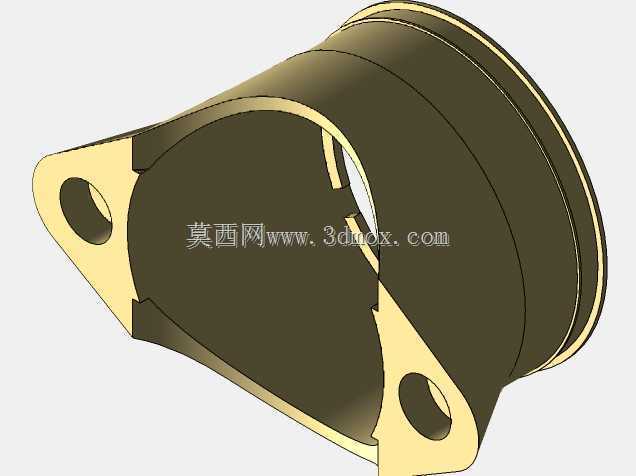

　　喷嘴整体的外径最大处为主体的金属壳体段，在对接飞机油箱加注口时，周围预留的操作空间只需要满足双侧手柄的扳动行程即可，不需要过大的操作冗余，即使是机翼下方空间局促的加注点位，也能顺利完成对接操作。锁紧机构的设计是该类喷嘴的核心功能点，模型中还原的金色金属支架就是锁紧爪的固定支撑结构，当操作人员扳动锁紧手柄时，三个均布的锁紧爪会同步向内收拢，牢牢卡紧飞机油箱加注口的环形凸台，即使加注过程中出现加油管路被意外拖拽的情况，锁紧机构也不会自动脱开，只有当操作人员主动扳动解锁手柄，锁紧爪才会松开，这一设计从机械结构层面避免了加注过程中喷嘴意外脱落导致的燃油喷溅风险。另外，喷嘴的流道内部还集成了防溢流的触发机构，当飞机油箱加注满额时，

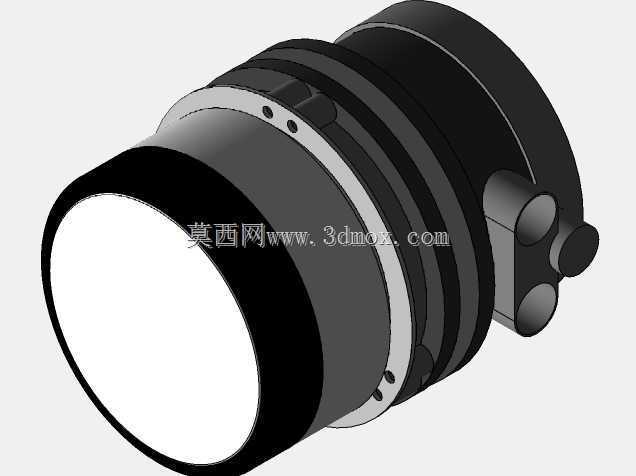

　　油箱内的液位上升会顶动加注口的顶杆，触发喷嘴内部的自动断油阀，即时切断燃油供给，避免燃油过量加注溢出，这部分内部结构在建模时也按照实际的装配关系做了分层还原，能够清晰看到阀芯、弹簧、触发顶杆的装配位置与运动行程。从材质选型的结构对应来看，与燃油直接接触的部件全部采用耐航煤腐蚀的铝合金材质，表面做硬质阳极氧化处理，模型中对应的金属壳体部分做了对应的质感区分，操作手柄的内部骨架为金属材质，外部包覆耐油橡胶，密封件全部采用耐航煤的氟橡胶材质，在长期接触航空煤油的工况下不会出现溶胀、老化失效的问题。整个模型的装配关系完全按照实际产品的拆解顺序搭建，各个部件的配合间隙、装配止口都做了准确还原，既可以作为地勤设备维护的结构参考，也可以用于加油作业仿真、机场地勤场景搭建的素材使用，对于结构设计人员来说，该模型的锁紧机构、密封结构、操作人机设计都具备较高的参考价值，能够为同类流体加注类手持操作部件的设计提供成熟的结构参考。
